Замена микровыключателя в переключателе передач автоматической коробки передач

В некоторых автомобилях с устройствами блокировки ключа зажигания и переключателя передач возможно блокирование рычага в положении Р из-за нарушением контакта в микровыключателе.Разработан и поставляется в запасных частях сервисный комплект, в который входит новый микровыключатель с проводкой и держателем.Комплект, номер детали 9811179-4

Подготовка, 940

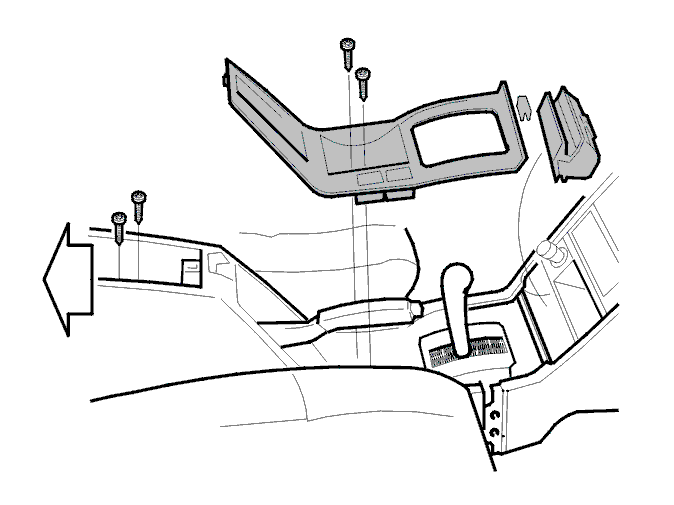

Снятие панелей

• Снимите пепельницу и кожух.
• Выверните винты под рычагом стояночного тормоза.
• Снимите скобу в передней части панели.
• Снимите панель.
• Выверните винты вещевого отделении на туннеле в вещевом ящике центральной консоли
• Оттяните центральную консоль назад.

Подготовка, 940

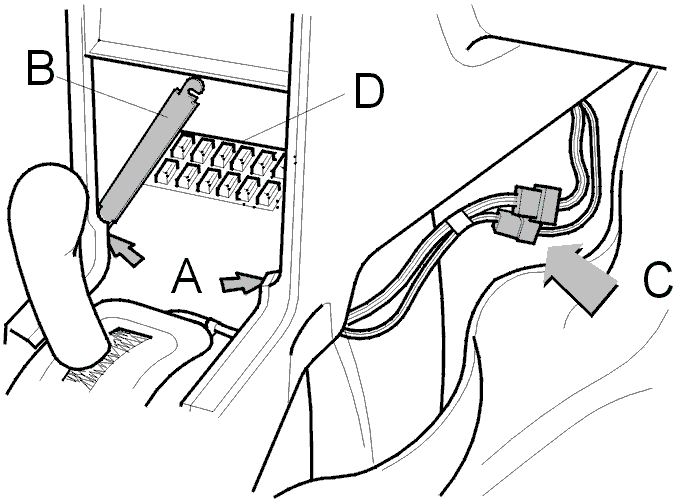

• Отверните винты (А) опоры боковой панели (В), но не выворачивайте их полностью.
• Отсоедините опору с правой стороны и отведите ее влево.
• Отведите напольное покрытие под правой боковой панелью так, чтобы показались разъемы (С).
• Отсоедините центральный электрический блок (D).

Отсоединение переключателя передач, 940

• Снимите шумоизоляцию вокруг переключателя передач.

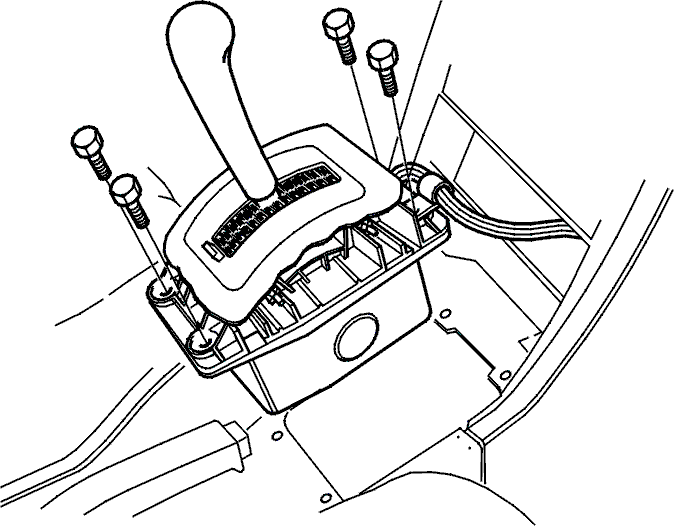

• Выверните четыре винта из переключателя передач.
• Поднимите переключатель передач в крайнее верхнее положение (примерно на 5 см).

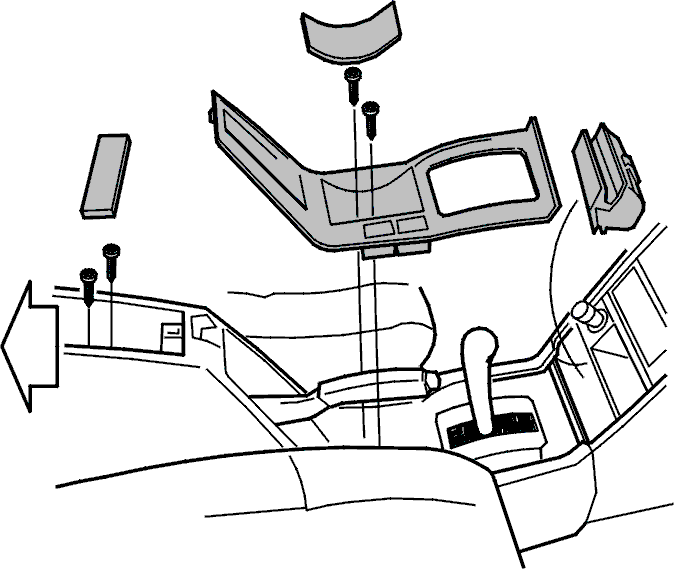

Подготовка, 960:

• Снимите пепельницу
• Снимите правую шумоизоляционную панель
• Выверните винт крепления центральной консоли.
• Отогните шумоизоляционную панель крепления центральной консоли (А).
• Выверните винт крепления центральной консоли (В)
• Снимите панель под рычагом стояночного тормоза
• Выверните винты крепления центральной консоли
• Слегка оттяните центральную консоль назад до освобождения панели вокруг рычага стояночного тормоза и рычага переключателя передач.
• Сдвиньте панель в сторону
• Оттяните центральную консоль назад для доступа к переключателю передач.

Только для автомобилей с правосторонним управлением:

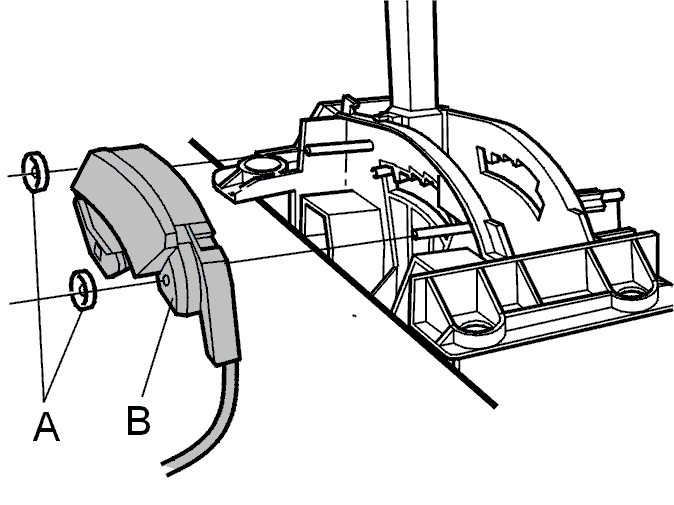

• Перережьте держатели (А) световой полоски (В) и индикатора с помощью кусачек.
• Отсоедините и сдвиньте в сторону световую полоску.

Для всех автомобилей:

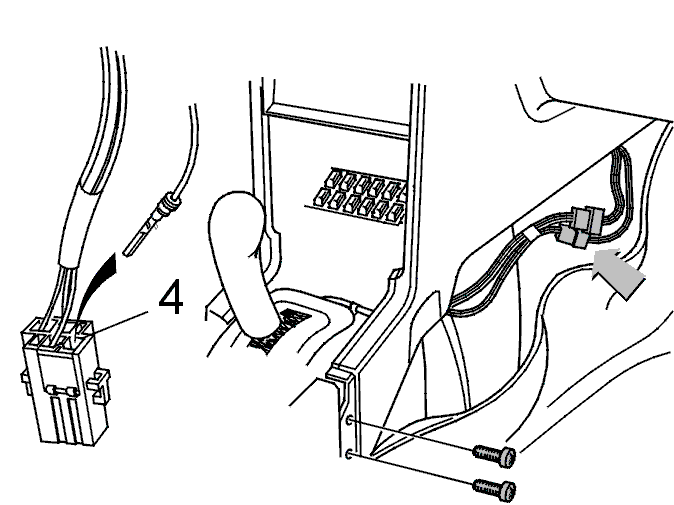

• Отсоедините 4-штекерный разъем у правой боковой панели.
• Отсоедините черный провод в позиции 4. Используйте съемник для выводов 981 4229, (тонкие штырьки).
• Снимите изоляционную ленту с жгута проводки, чтобы открыть доступ к черному проводу.

Снятие микровыключателя

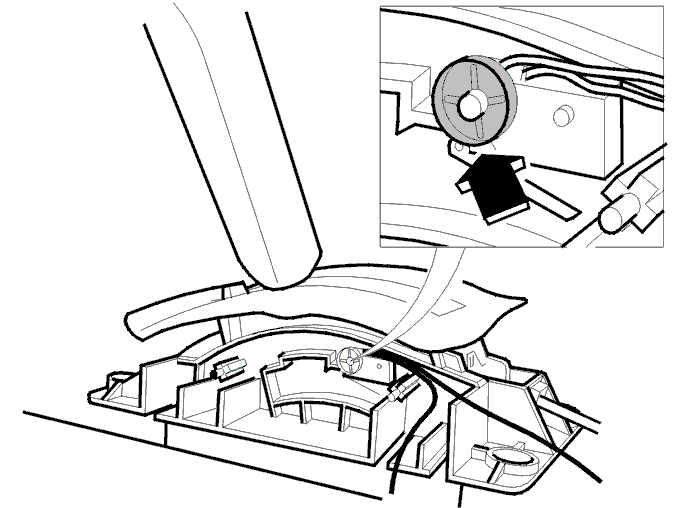

• Отведите рычаг переключателя передач назад до появления микровыключателя.
• Перережьте провод между микровыключателем и соленоидом как можно ближе к микровыключателю.
• Снимите изоляцию с отрезанного провода.

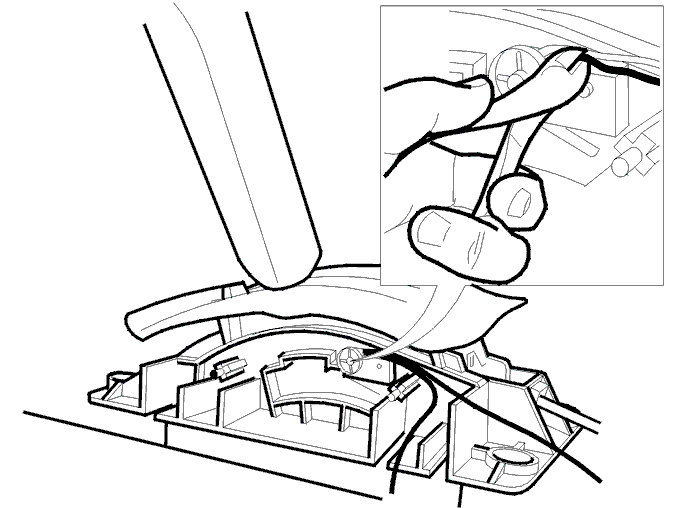

• Перережьте держатель микровыключателя. Будьте осторожны, чтобы не повредить контактные штырьки.
• Отсоедините микровыключатель.

Установка нового микровыключателя

• Используйте новый микровыключатель из сервисного комплекта.
• Обожмите провод с удаленной изоляцией во влагозащищенном стыковом соединителе микровыключателя. Используйте обжимные щипцы 981 4223.

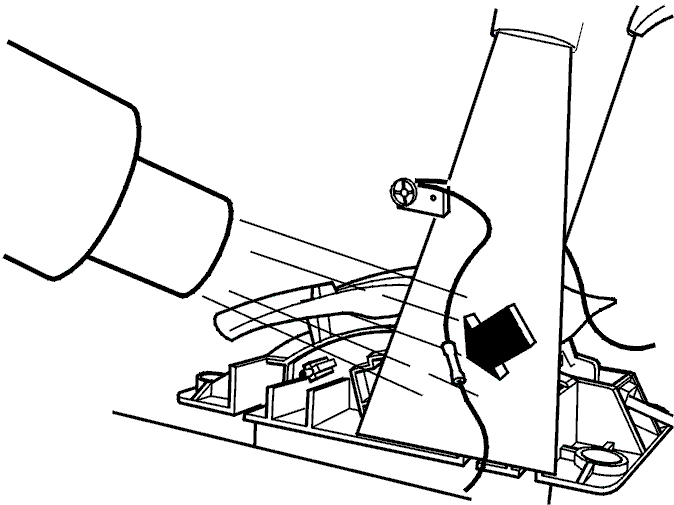

• Нагревая стыковой соединитель горячим воздухом из пистолета, добейтесь герметичности соединения. Во время этой операции защищайте переключатель передач от нагревания.

См. Руководству по ремонту, Раздел 3 (37) Ремонт проводки и наконечников проводов, 850, 900, раздел Сращивание приводов с использованием влагостойкого стыкового с оединителя

• Установите новый микровыключатель на штифты в переключателе передач.
• Установите новый держатель на вывод, не использовавшийся раньше.

Только для автомобилей с правосторонним управлением:

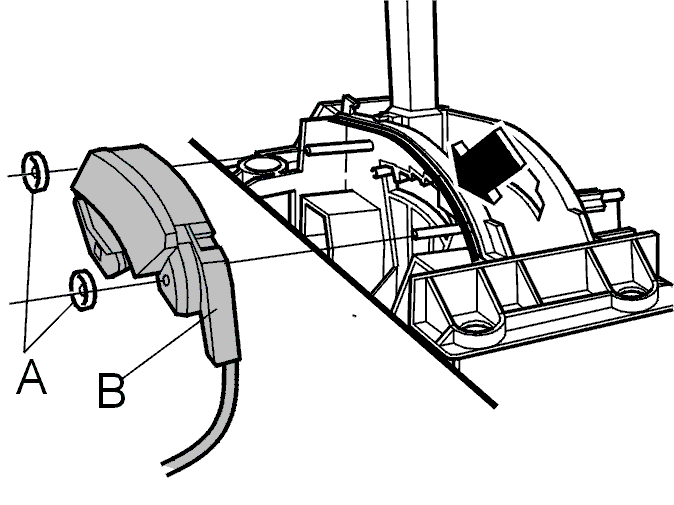

• Поставьте световую полоску (В) и индикатор.

Примечание: Черная маркировочная лента на переключателе передач должна войти в канавку на световой полоске.

• Установите новый держатель (А).

Для всех автомобилей:

• Проложите длинный черный провод от микровыключателя вдоль имеющихся жгутов проводки к 4-штекерному разъему.
• Подсоедините провод в позиции 4.
• Подсоедините разъем к жгуту проводки у правой боковой панели.
• Надежно прикрепите липкой лентой новый провод к жгуту проводки в прежнем месте.

Автомобили 960

• В автомобилях 960 серии черный провод слишком длинный.
• Сверните лишний провод в петли вдоль имеющегося жгута проводки, закрепите липкой лентой.

Заключительные операции, 960

• Установите снятые компоненты в обратном порядке.
• Проверьте функционирование.

Заключительные операции, 940

• Закрепите переключатель передач четырьмя винтами.
• Установите шумоизоляцию вокруг переключателя передач.
• Проверьте функционирование.

Установите снятые компоненты в обратном порядке.
