Замена микровыключателя двери для освещения салона

Замена микровыключателя освещения пассажирского салона и светильника входа

Микровыключатель освещения пассажирского салона находится в дверном замке.

• Снимите дверной замок в соответствии с Руководством по обслуживанию: Раздел 8(82-86, 88) Внутренние и внешние элементы 850 1992-.Замена переключателей замка двериЗамена переключателей замка двери

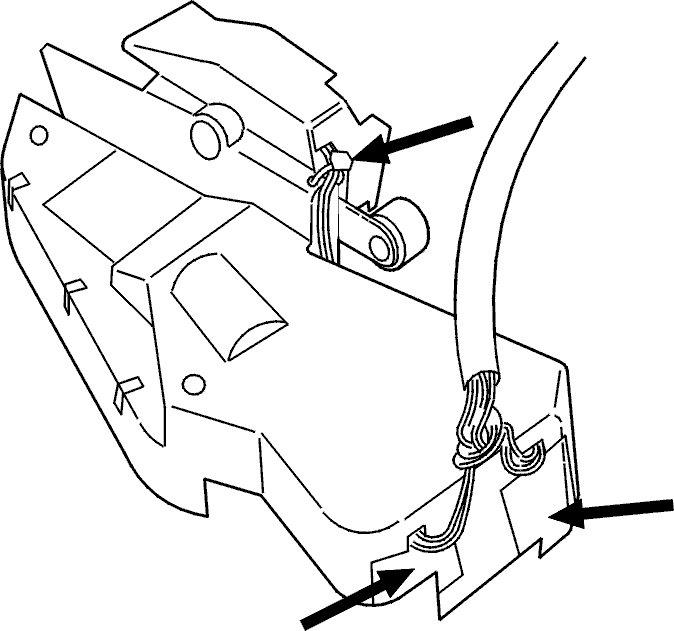

• Обрежьте кабельную стяжку, крепящую провод к корпусу и снимите куски ленты в месте прохождения проводов в замок.

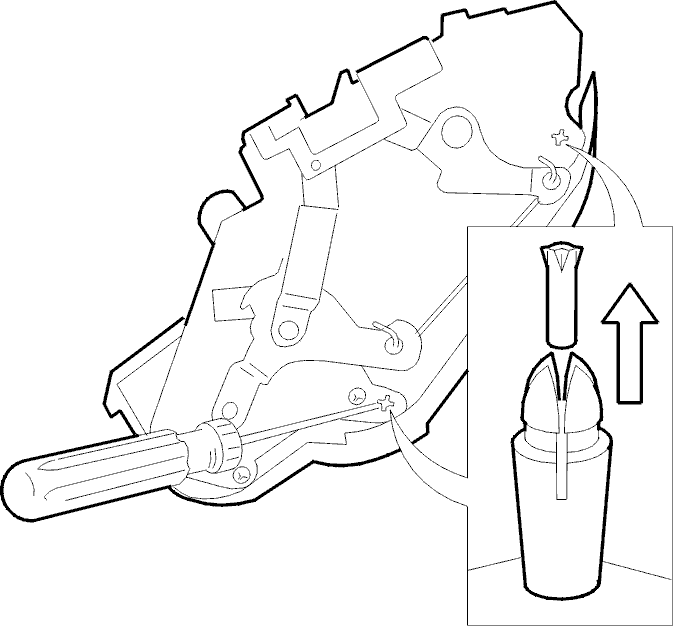

• Поверните замок и защитную крышку вниз и вытолкните запорные клинья крепежного штифта внутренней крышки.
• Сохраните запорные клинья.
• Осторожно снимите крышку крепления рычага замка, чтобы не повредить провода или крышку.

Замена микровыключателя

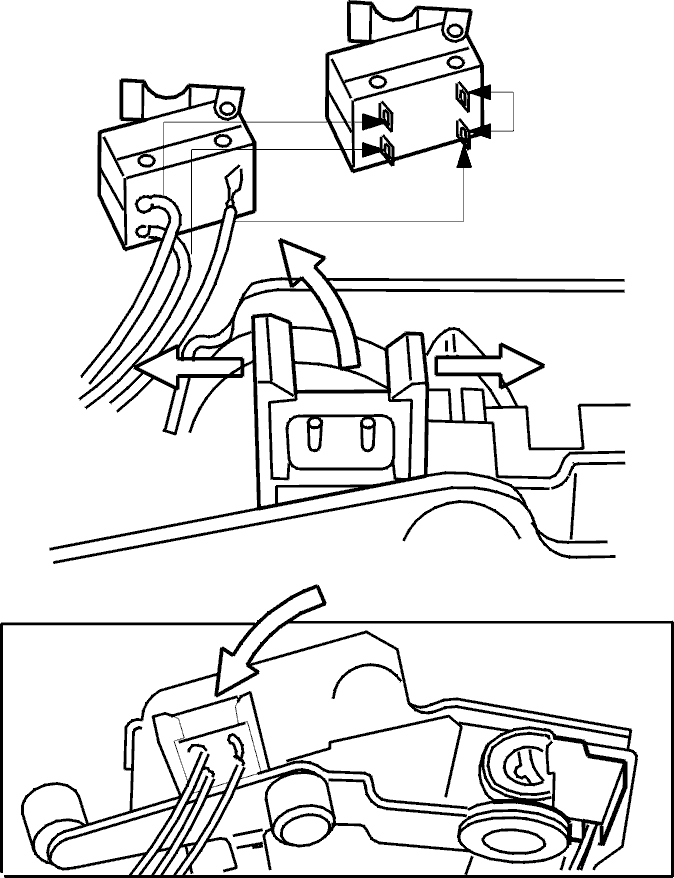

• Отделите микровыключатель от замка, для чего слегка отогните защелки наружу и снимите микровыключатель с направляющих штифтов.
• С помощью паяльника отсоедините провода по одному и припаяйте и к соответствующим штырькам нового микровыключателя (смотрите рисунок).
• Выполните сборку в обратной последовательности и прикрепите провода с помощью ленты, чтобы предотвратить возникновение шума и износ.
• Проверьте.
• Убедитесь, что работает противоугонная сигнализация, если она установлена.
