Замена переключателей замка двери

Для устранения необходимости замены всего замка при отказе освещения/подсветки салона или переключателя сигнализации, переключатели будут поставляться в виде отдельных запасных частей ru-RU0900c8af8068c5bd#KC02061638.

Начиная с осени 1994 года на склад запчастей будут отдельно поставляться герметизированные переключатели освещения/подсветки салона. Установка герметизированного переключателя описана в Замена переключателя освещения/подсветки салона.

Номера переключателей по каталогу указаны в ru-RU0900c8af8068c5bd#KC02061638.

Снятие замка с двери

• Снимите замок с двери, как описано в Руководстве по техническому обслуживанию: Замена узла замок/ручка передней двери или Замена замка задней двери.

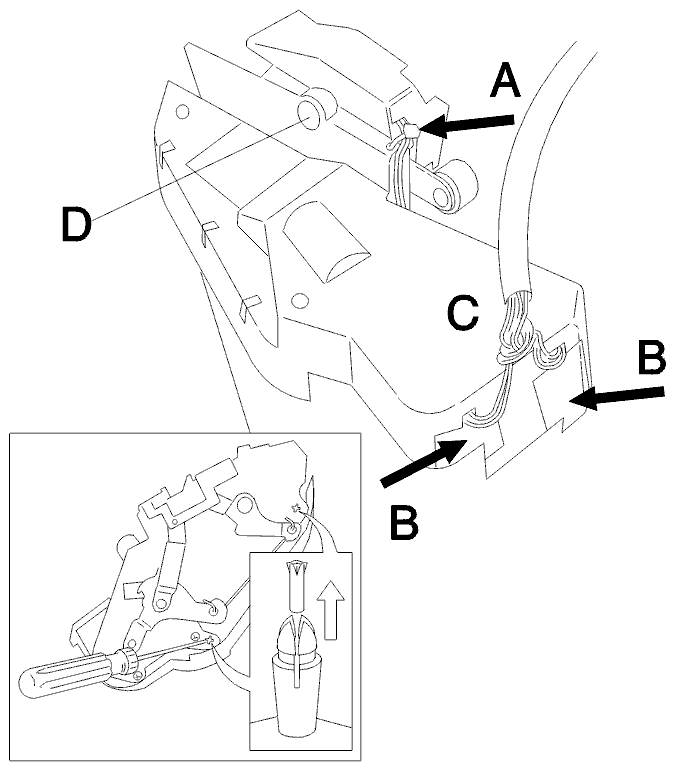

Разборка замка

• Обрежьте хомут крепления (A), удерживающий жгут проводов на кожухе
• Удалите кусочки ленты (B), закрепляющие провода.
• Поверните защитную крышку (C), обращенную вверх, с помощью отвертки снимите фиксирующие защелки установочного штифта внутренней крышки и сохраните защелки (смотри иллюстрацию). Подденьте и осторожно снимите крышку с крепления рычага исполнительного механизма замка(D).

При выполнении этой операции необходимо соблюдать особую осторожность с тем, чтобы не повредить электропроводку и крышку.

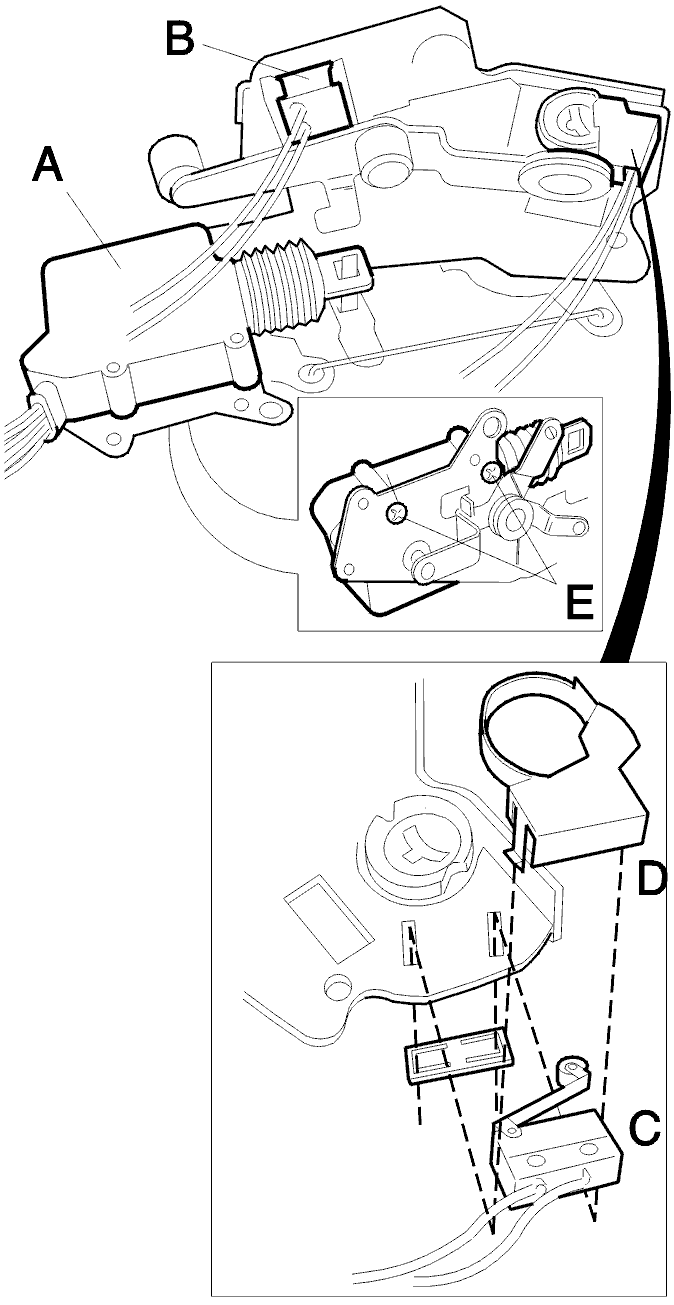

Замена электродвигателя центрального запирания вместе со жгутом электропроводки и переключателем

Снимите:

• Электродвигатель центрального запирания (A)
• Переключатель (B) освещения/подсветки салона. Переключатель крепится с помощью двух держателей. Согните держатели и вытащите их строго вверх. Смотри также Замена переключателя освещения/подсветки салона.
• Переключатель сигнализации (C). Выбросите держатель (D) если он имеет приварные защелки. Смотри ru-RU0900c8af8068c5bd#KC02061634 by “ВНИМАНИЕ!”
• 2 винта (E) крепления электродвигателя централизованного запирания (A).

Внимание: Электродвигатель централизованного запирания и переключатели вместе со жгутом проводов представляют собой единую запасную деталь в сборе. Смотри таблицу запасных деталей ru-RU0900c8af8068c5bd#KC02061638 , а также каталог запасных частей.

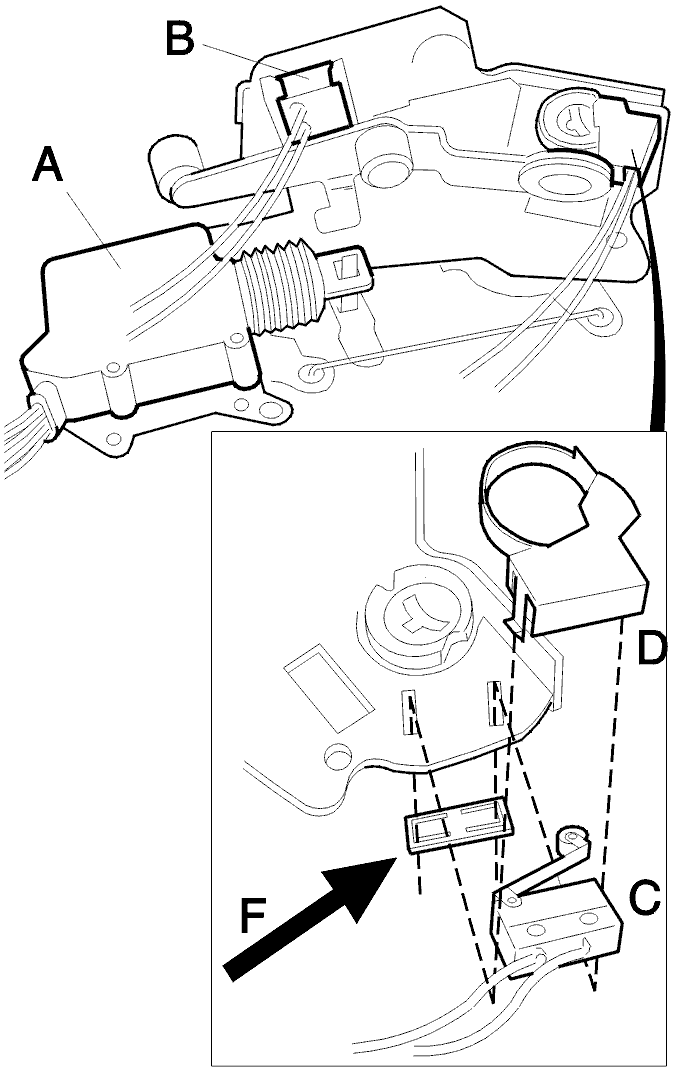

Установите:

• Новый электродвигатель системы централизованного запирания (A).
• переключатель внутреннего освещения (B) - на его установочное место.
• Переключатель системы сигнализации (C) - в держатель (D).
• Переключатель сигнализации вместе с держателем - на соответствующее установочное место; зафиксируйте держатель с противоположной стороны панели с помощью стопорной пластины (E), вставляемой между направляющими штифтами (смотри иллюстрацию).

Примечание: В автомобилях более раннего выпуска с номерами шасси до 38700 переключатель системы сигнализации устанавливается с приварными фиксаторами и должен заменяться новым держателем и стопорной пластиной. Смотри таблицу запасных деталей ru-RU0900c8af8068c5bd#KC02061638 , а также каталог запасных частей.

Установите:

• крышку замка и замок в дверь - в соответствии с Соберите замок и установите замок в дверь.

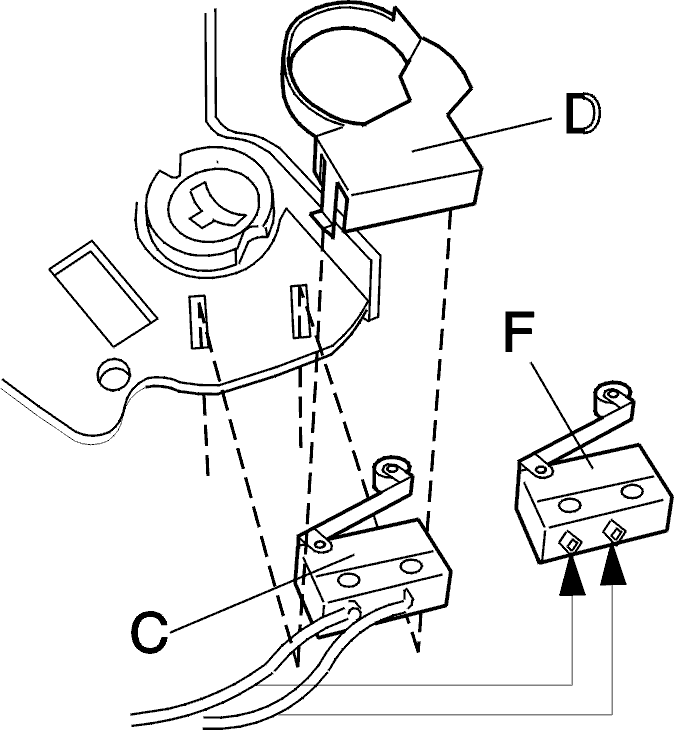

Замена переключателя системы сигнализации

Снимите:

• Переключатель сигнализации (C). Выбросите демонтированный держатель (D), если он был закреплен при помощи приварных фиксаторов, смотри “ВНИМАНИЕ!” в ru-RU0900c8af8068c5bd#KC02061634.
• Провода - снимаются по одному и тут же припаиваются к соответствующему выводу нового переключателя (F), как показано.

Установите:

• Новый переключатель системы сигнализации (F) в его пластмассовый держатель, а затем в замок, как описано в ru-RU0900c8af8068c5bd#KC02061634.

Установите:

• Крышку на замок и замок в дверь - в соответствии с Соберите замок и установите замок в дверь.

Замена переключателя освещения/подсветки салона

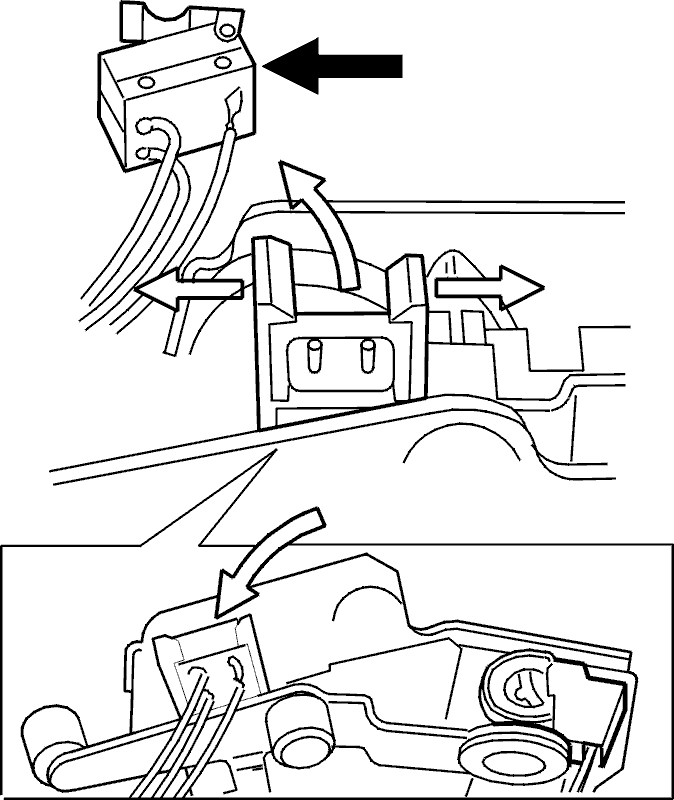

Снимите старый переключатель

• Вытащите из блока замка, осторожно согните установочные штифты и сдвиньте переключатель строго прямо с направляющих шпилек, которые расположены в маленьких отверстиях.
• Отрежьте провода, подходящие к переключателю. Сверните провода и закрепите их на жгуте проводов.
• Заметьте (запишите) положение в разъеме соответствующих проводов.
• Вытащите провода из разъема.
• Отрежьте выводы проводов.
• Сверните и уберите в сторону более толстый провод черного цвета, а также черно-белый провод с наиболее узкой черной полоской, который подключается к снимаемому переключателю; после этого с помощью липкой ленты закрепите провода на жгуте проводов.
• Зачистите концы оставшихся (не свернутых) проводов.

Установите новый переключатель

• Вставьте провода в держатель блока замка.

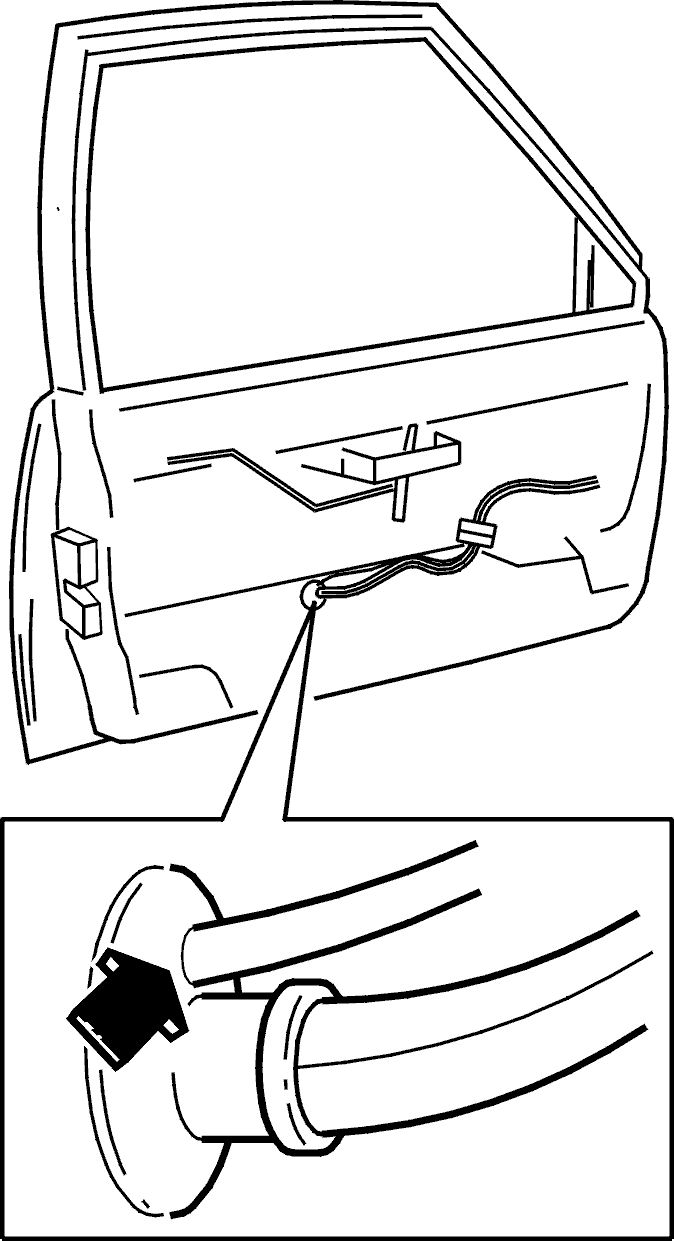

Проделайте отверстие диаметром 3 mm в резиновой крепежной втулке и проложите провод от переключателя. Отверстие расположите таким образом, чтобы после завершения установки, оно было выше существующего жгута проводов. Требование к расположению нового отверстия для прокладки кабеля относится как к передней, так и к задней двери (на иллюстрации показана только передняя дверь).

• Поочередно закрепите (обожмите) на проводах новые клеммы и установите провода в исходное положение, как указано ниже:

На передней двери используется клемма (наконечник) провода с номером по каталогу 965107-6 , клемма устанавливается на обоих черно-белых проводах в положении 3 и обоих черных проводах - в положении 14. В случае задней двери, желто-красный провод должен быть скручен с черно- белым проводом в положении 2. Используйте клемму (наконечник) провода, имеющий номер по каталогу 965107-6

• С помощью изоляционной ленты прикрепите новые провода к уже имеющемуся жгуту проводов.
• Для уплотнения новых проводов в отверстии резиновой крепежной втулки используйте бутиловую ленту.
• Установите крышку на замок и замок в дверь - в соответствии с Соберите замок и установите замок в дверь.

Убедитесь в том:

• Что крепежная втулка нового провода находится выше старой и ее отверстие герметизировано с помощью бутиловой ленты (это необходимо для предотвращения проникновения влаги и сырости между внутренней поверхностью двери и панелью двери.

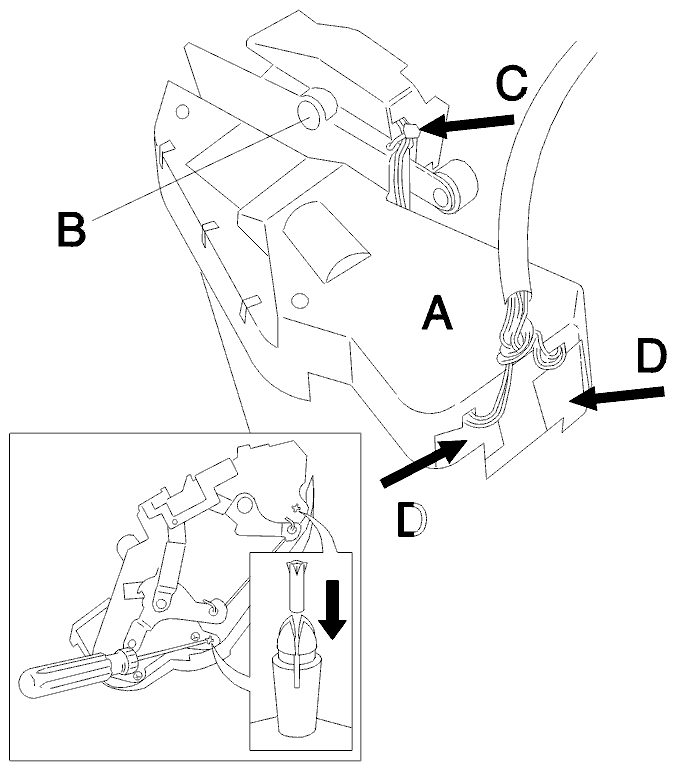

Соберите замок и установите замок в дверь

Установите:

• Защитную крышку (A) - путем аккуратного вдавливания крышки в пространство вокруг крепления рычага исполнительного механизма замка (B) так, чтобы установочная кромка надежно фиксировала крышку. Следите за тем, чтобы не повредить провода.
• Стопорные защелки в установочных шпильках крышки (смотри иллюстрацию на вставке).

Установите:

• Новый хомут (C) крепления проводов.
• Новые кусочки упрочненной ленты (D), используемой для закрепления проводов в крепежных втулках.

Установите:

• Замок в дверь - в соответствии с инструкциями Руководства по техническому обслуживанию: Замена узла замок/ручка передней двери или Замена замка задней двери.

Проверьте работу замка.
