Замена микрофона

Снятие микрофона

Внимание: На автомобилях S80 и V70 (2000-) с надувными занавесами проводку нельзя прокладывать над боковыми окнами. Это может нарушить работу надувного занавеса в случае столкновения.

Примечание: Установка микрофона:

Автомобили с левосторонним управлением - справа сзади

Автомобили с правосторонним управлением - слева сзади

Отсоедините центральную консоль от пола. См. Замена задней центральной консоли туннеля / центральной консоли.Отсоедините разъем микрофона от модуля управления. См. Замена модуля управления.Вытяните и снимите кабель микрофона с центральной консоли.Снимите боковую подушку. См. Боковая подушка.Снимите панели стойки C/D. См. Панель, стойка С, замена.Снимите микрофон с внутренней обивки крыши.Снимите кабель с микрофона.

Установка микрофона

Проложите кабель в центральной консоли. Подсоедините кабель к модулю управления. См. Замена модуля управления.

Установите:

• центральную консоль
• микрофон на внутренней обивке крыши

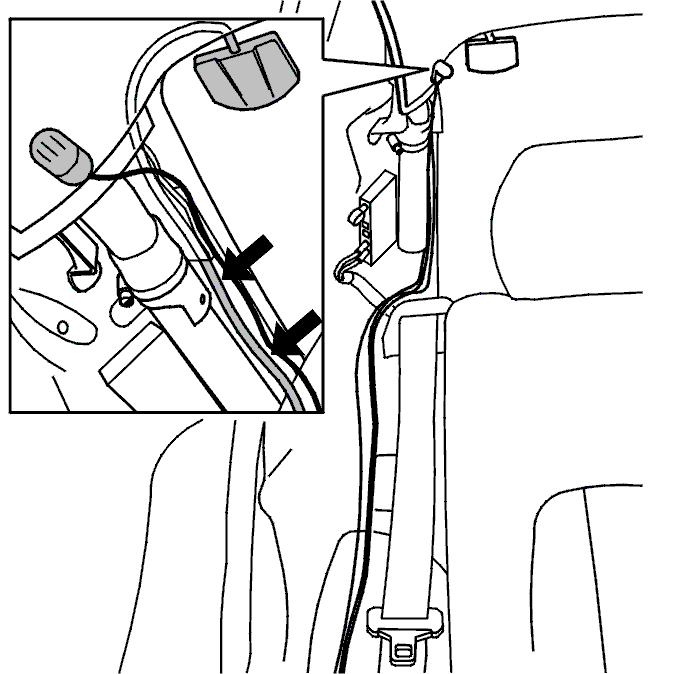

• кабель и зажим, как показано на иллюстрации. Поместите излишек кабеля в отверстие около спинки сиденья
• боковую подушку. См. Боковая подушка
• панели стойки С и D. См. Панель, стойка С, замена.
