Замена материала откидного верха (поколение 2)

Примечание: Перед началом работ см.Подготовка перед работой.

Чтобы идентифицировать серийный номер системы откидного верха, см. Идентификация серийного номера системы откидного верха.

Этот метод применим к следующим номерам откидного верха:

• 17937 (черный)
• 17532 (бежевый)
• 18011 (синий).

Подсказка: Нажмите “Указатель”, чтобы увидеть содержание.

Примечание: Откройте крышку багажника, чтобы позже выполнить операцию вручную.

Снятие внутренней матерчатой обивки крыши, задняя часть

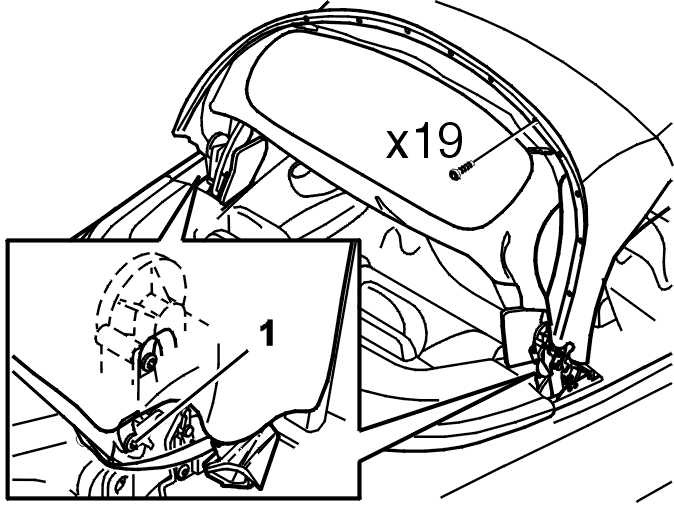

Установите откидной верх в положение, показанное на иллюстрации.

Снимите:

• 19 винтов ребра натяжного устройства
• винты, по 1 на каждой стороне, на левой и на правой сторонах ребра натяжного устройства.

Откройте застежку-молнию вокруг окна и осторожно снимите внутреннюю обивку крыши с ленты.Отодвиньте ткань в сторону.

Снятие внутренней матерчатой обивки крыши, боковая секция

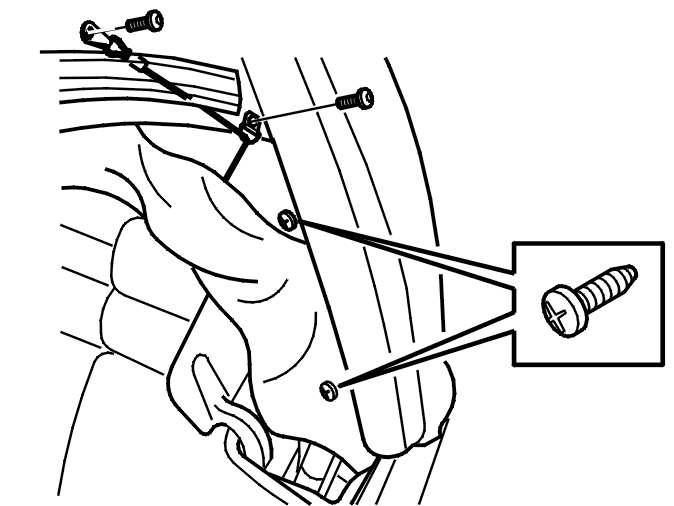

Снимите:

• 2 винта эластичного хомута
• 2 наружных винта.

Расстегните застежки типа "липучка" вокруг ребер.

Примечание: Конец застежки типа "липучка" должен совпасть с белой отметкой на хомуте.

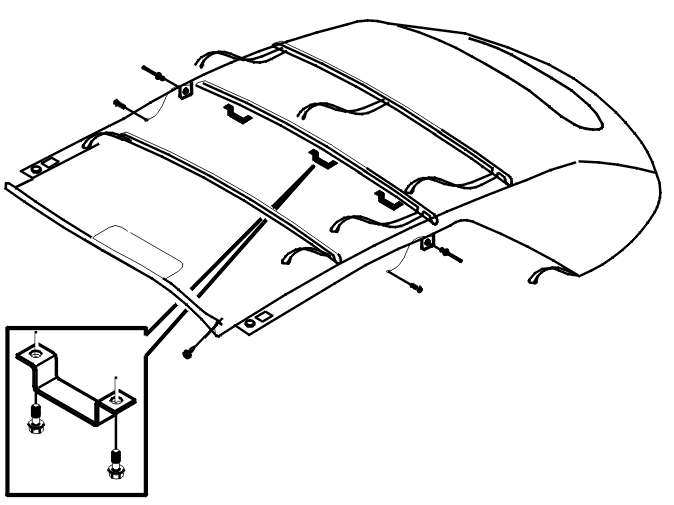

Снятие внутренней матерчатой обивки крыши, центральная секция

Снимите:

• винты
• пластмассовые направляющие
• эластичные хомуты
• зажимы
• заклепки. См. Снятие заклепок. Используйте сверло диаметром 6 мм
• пластмассовую направляющую.

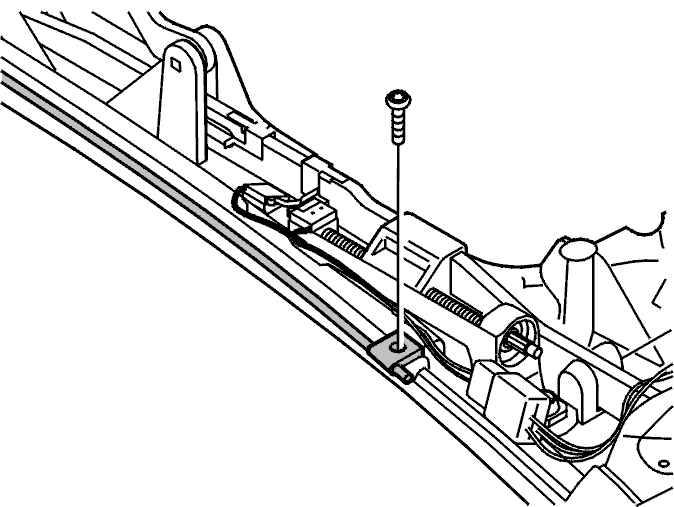

Снятие внутренней матерчатой обивки крыши, передняя секция

Снимите:

• крышку электродвигателя переднего замка в откидном верхе
• 2 защелки.

Сверните внутреннюю обивку крыши над тканью откидного верха, как показано на иллюстрации.

Снимите:

• винты, удерживающие ткань с краевым молдингом, как показано на иллюстрации
• внутреннюю обшивку.

Установка внутренней матерчатой обивки крыши, передняя секция

Уставливая материал, начните с передней части.Завершите в задней части согласно процессам, указанным ранее и ниже.

Примечание: Отличие при установке состоит в том, что 21 винт ребра натяжного устройства и крышка переднего электродвигателя замка в откидной верх устанавливаются в последнюю очередь.

Используйте ленту номер 116 1590 для закрепления на ребре натяжного устройства.

Сложите внутреннюю обивку крыши над тканью откидного верха.

Установите:

• винты для ткани с краевым молдингом
• 2 эластичных хомута
• пластмассовые направляющие
• зажимы
• винты
• заклепки.

Установка внутренней матерчатой обивки крыши, боковая секция

Установите:

• застежки типа "липучка" вокруг ребер
• 2 наружных винта
• 2 винта эластичного хомута.

Установка внутренней матерчатой обивки крыши, задняя секция

Закройте молнию вокруг окна. Не забудьте заказать фиксатор застежки молния, см. VIDA, Информация о запасных деталях.Прижмите внутреннюю обивку крыши к ленте.

Установите:

• винты, по 1 на каждой стороне, на левой и на правой сторонах ребра натяжного устройства
• 19 винтов ребра натяжного устройства.

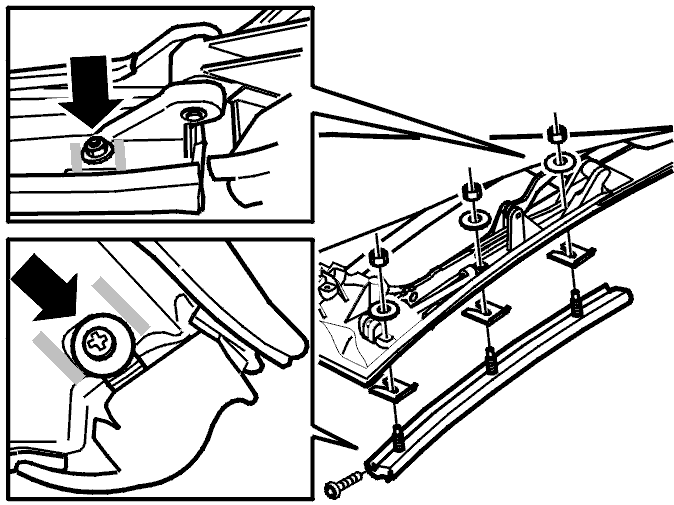

Снятие ткани откидного верха, передняя секция

Установите откидной верх в положение, показанное на иллюстрации.

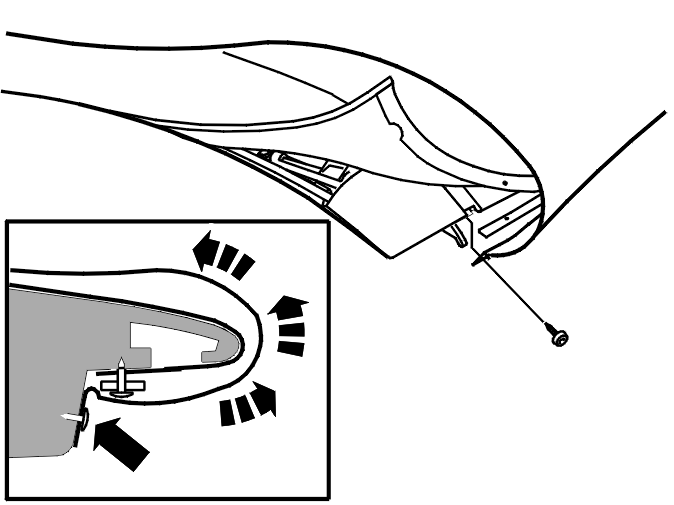

Выверните 11 винтов, прикрепляющих матерчатую обивку к протектору кромки и отделке.Осторожно стяните матерчатую обивку назад.

Выверните 1 винт крепления троса, расположенного на угловом тросе. См. Замена тросов.Снимите переднее уплотнение откидного верха.Отметьте положение гаек и запишите количество прокладок.

Снимите приклеенную ткань откидного верха (флажки) с ребер.

Осторожно: Будьте осторожны при снятии ткани с ребер. Ткань приклеена и может порваться.

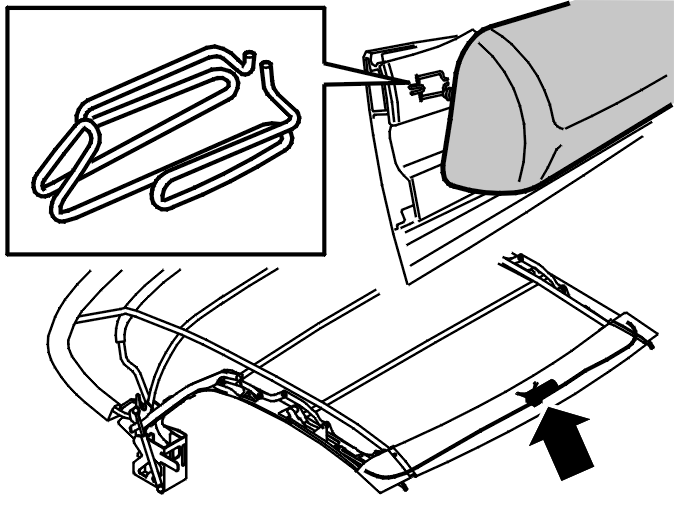

Снимите зажим, удерживающий угловой трос.Освободите трос.

Снятие ткани откидного верха, боковая секция

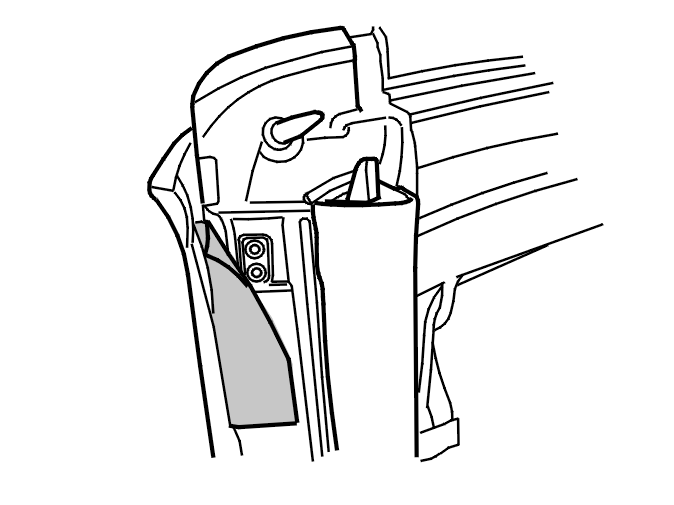

Снимите уплотнительную накладку. См. Замена уплотнителей.

Примечание: Закройте нижние панели и петельный механизм так, чтобы не проникала металлическая пыль.

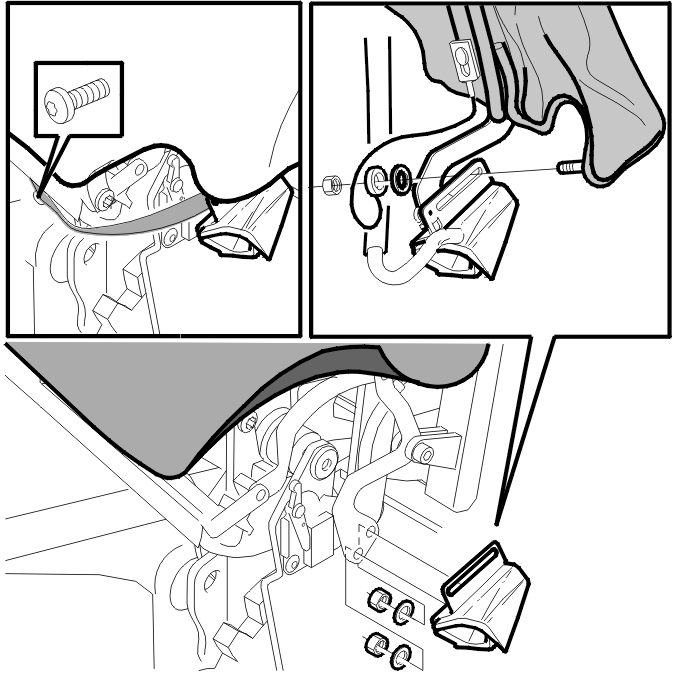

Снимите:

• 1 винт с 1 гайкой и скользящие шайбы
• 1 винт хомута.

Снятие ткани откидного верха, задняя секция

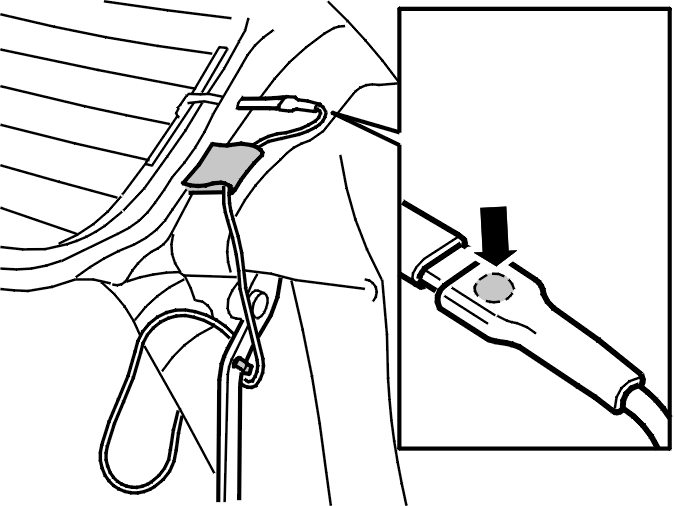

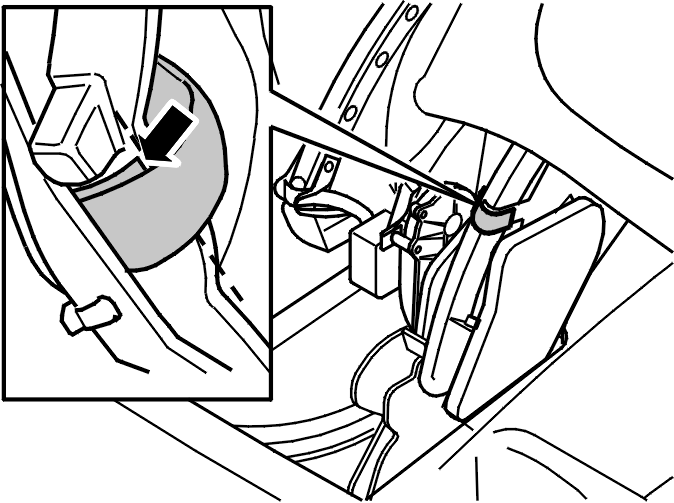

Отсоедините 2 разъема обогревателя заднего ветрового стекла.

Подсказка: Нажмите защелку разъема, расположенную в термоусадочной трубке, чтобы облегчить снятие.

Снимите 1 винт эластичного хомута в центре.

Примечание: Используйте фломастер, чтобы отметить положение матерчатого задника хомута (флажки) на ребрах откидного верха на внешних краях флажков.

(Заметьте, что эта процедура выполняется изнутри автомобиля. Цель - облегчить установку наружной панели крыши заново.)

Отсоедините приклеенные задники хомутов от ребер откидного верха.Снимите наружную панель крыши.

Установка ткани откидного верха

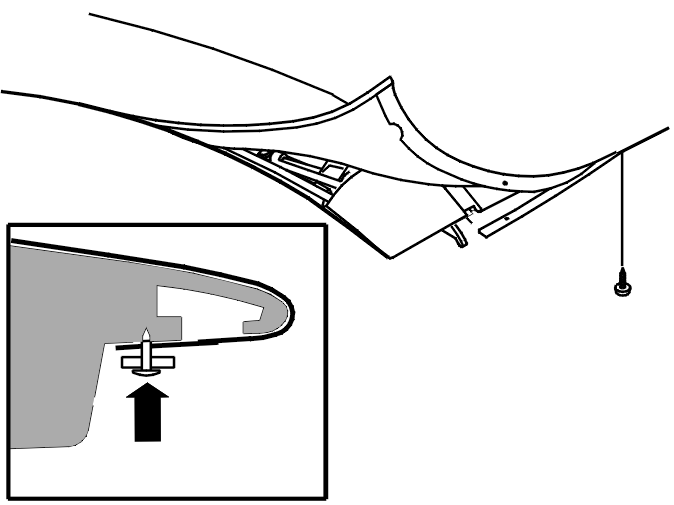

Закрепите передний край ткани откидного верха при помощи приблизительно половины винтов, распределенных равномерно.Проденьте заднюю часть откидного верха над ребром натяжного устройства.Установите уплотнительную накладку на левой и правой сторонах. См. Замена уплотнителей.Закрепите задний край при помощи приблизительно половины равномерно распределенных винтов.

Закройте откидной верх при помощи сканирующего прибора Volvo.

Осторожно: На этом этапе будьте осторожны, управляя откидным верхом при помощи сканирующего прибора Volvo, по причине незакрепленных компонентов в откидном верхе.

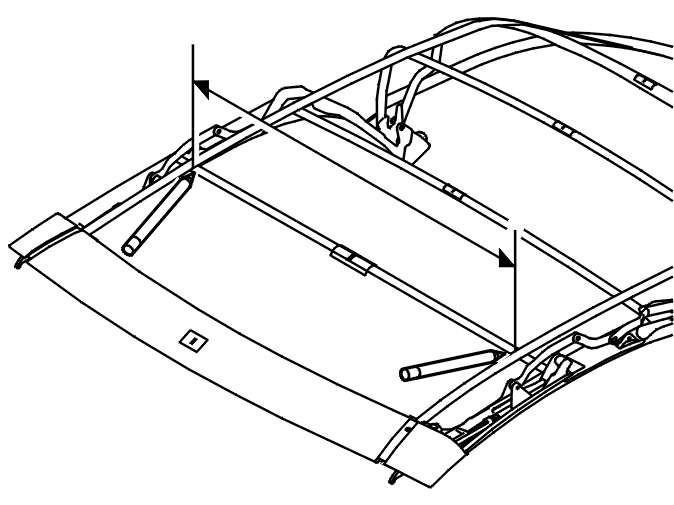

Откройте передний край откидного верха приблизительно на 115 мм.Используйте гаечный ключ для механического управления. См. Аварийное функционирование или используйте сканирующий прибор Volvo.

Осторожно: Особенно важно, чтобы откидной верх находился в этом положении. В противном случае ткань откидного верха не будет натянута правильно в закрытом положении.

Примечание: Отцентрируйте откидной верх согласно предыдущим отметкам на ребрах откидного верха.

Осторожно: Отцентрируйте конец клейкой поверхности (А) по отношению к середине ребра откидного верха (2) и приклейте флажок в передней части автомобиля.

Закройте откидной верх.

Приклейте флажок (1) и затем флажок (3).Затяните оставшиеся винты на переднем крае откидного верха.

Установите:

• угловой трос на переднем крае при помощи винтов, по 1 с каждой стороны, с левой и правой стороны
• 2 винта эластичного хомута.

Установите 1 зажим углового троса с левой и правой стороны.

Приклейте боковые флажки.Установите переднюю уплотнительную накладку откидного верха. См. Замена уплотнителей.

Установите:

• 1 винт хомута. Затяните
• 1 винт с 1 гайкой и скользящие шайбы.

Примечание: Не затягивайте винтовое соединение слишком сильно. Соединение должно легко перемещаться в пазу.

Установите внутреннюю обивку крыши согласно разделу выше об установке матерчатой внутренней обивки крыши.Откалибруйте систему. См. Программирование и калибровка системы откидывающегося верха.
