Замена масляного насоса, переднее стопорное кольцо (B4164S, B4184S, B4194T)

Если вы подозреваете, что давление масла низкое или масляный насос неисправен, проверьте давление масла, см. ru-RU0900c8af80440b0b#KC01430249.

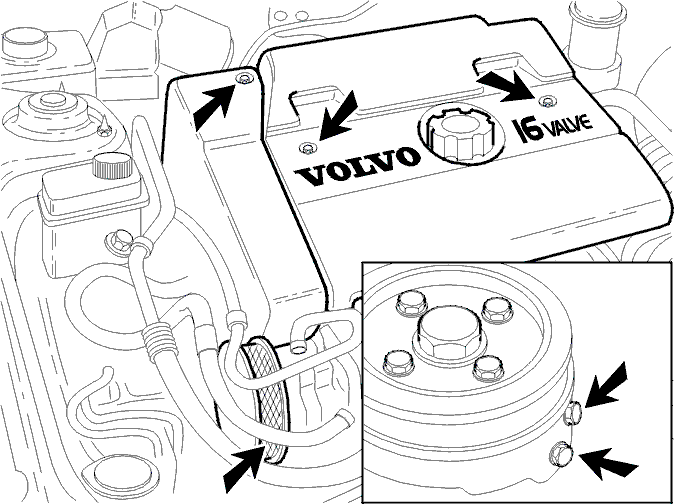

Снимите ремень распределительного вала, см. Замена ремня распредвала и Замена ремня распредвала.

Снимите демпфер вибрации

Снимите брызговик двигателя.Снимите демпфер вибрации, используя упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254.

Снимите колесо распределителя с коленчатого вала

Используйте универсальный экстрактор и два болта демпфера вибрации.Вставьте два болта в шкив рукой настолько, насколько они войдут.Установите экстрактор так, чтобы захваты захватили болты (а не колесо перед зубчатым ремнем).

Примечание: Убедитесь, что захваты экстрактора не повреждают зубья колеса.

При замене только переднего стопорного кольца

Используйте отвертку для снятия старого стопорного кольца.Очистите сопрягаемые поверхности.Установите новое стопорное кольцо, используя оправку 🔧 DORN (TÄTNING-OLJEPUMP) B6304 B5254; смажьте стопорное кольцо.Вдавите стопорное кольцо при помощи центральной гайки на коленчатом вале.

Снимите масляный насос

Отсоедините четыре болта от масляного насоса.Осторожно освободите масляный насос вращательным движением. Используйте отвертку на поворотных кулачках, чтобы высвободить масляный насос.Очистите поверхность прокладки и контактные поверхности.

Разборка масляного насоса

Следите за тем, чтобы части масляного насоса не отскочили.Выверните два винта с внутренним шестигранником и снимите прокладку.

Очистите и проверьте все детали
Проверьте на наличие повреждений и признаков износа. В особенности проверьте серповидную секцию (поверхность между впускным и выпускным контурами).Если имеется неисправность, замените весь насос.Существуют незакрепленные компоненты регулятора давления масла.

Проверка пружины регулятора давления масла

Регулятор начинает открываться при 0,50 MПа.

Вставьте ротор насоса в корпус и проверьте люфт/зазор

Установите маленький ротор насоса.Проверьте люфт/зазор. Если имеется чрезмерный люфт/зазор, замените весь насос.

Осторожно: Если измеренный люфт между внешней частью ротора и корпусом насоса больше 0,35 мм и давление масла при температуре масла 100°C меньше, чем 1 бар, масляный насос необходимо заменить.

Измерьте люфт с помощью щупа.

Соберите насос

• Тщательно очистите все поверхности
• Соберите насос
• Установите большой ротор насоса маркировкой вверх.

Установка масляного насоса

Используйте новую прокладку.При установке насоса используйте оправку 🔧 DORN (TÄTNING-OLJEPUMP) B6304 B5254. Используйте болты как направляющие.Вдавите масляный насос при помощи центральной гайки на коленчатом вале.Затяните болты по диагонали до 10 Н·м.Установите колесо распределителя коленчатого вала при помощи центральной гайки и удлинителя.

Установка ремня распределительного вала

Затяните болты натяжного устройства/демпфера до 25 Н·м.Проведите ремень вокруг коленчатого вала и правого направляющего шкива.Поместите ремень над шкивами распределительного вала.Заведите ремень вокруг водяного насоса и натяните его на шкив натяжного устройства.

Установка демпфера вибрации

Выньте установочный штифт из натяжного устройства/демпфера.Установите демпфер вибрации.Затяните центральную гайку до 180 Н·мИспользуйте упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254.Снимите упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254 и затяните болты до 25 Н·м, затем поверните их еще на 30°.Установите верхнюю крышку распределителя.Проверните коленчатый вал дважды и убедитесь, что отметки на коленчатом вале, шкивах распределительного вала и зубчатом ремне выровнены правильно.Установите заднюю защитную пластину на двигатель.

Установите:

• Защитную пластину около демпфера вибрации и верхнюю и нижнюю крышки распределителя
• Холостой шкив
• Брызговик двигателя
• Переднее колесо, см. Замена ремня распредвала.

Проверьте работу двигателя.
