Замена кулисного переключателя

Замена кулисного переключателя, общая информация

Кулисный переключатель на кронштейне можно снять при помощи карманного ножа (🔧 FALSBEN).

• Вставьте лезвие ножа на боковой стороне кулисного переключателя.

Осторожноотожмите наружу.

Подсказка: При необходимости используйте прокладку, чтобы избежать повреждения окружающей панели.

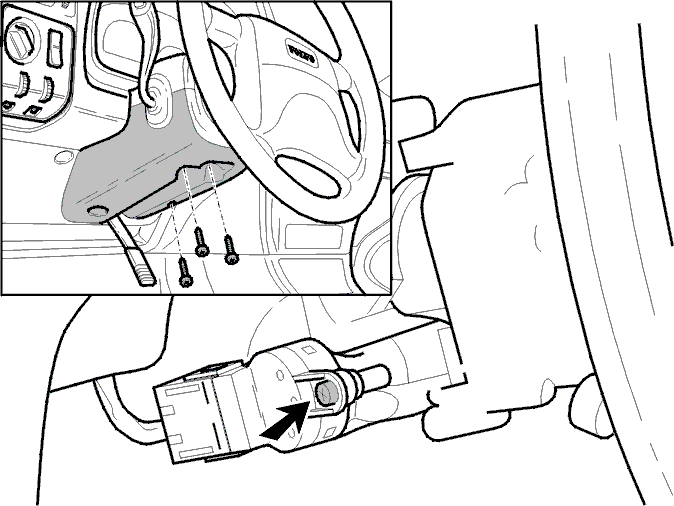

Замена выключателя зажигания

• Снимите нижний кожух вала рулевого колеса (3 винта).
• Выверните винт крепления на обратной стороне выключателя зажигания.
• Отсоедините разъем выключателя зажигания.

Установите заново компоненты в обратном порядке.

• Проверьте функционирование.

Замена выключателя освещения

Подсказка: На этом выключателе также есть положения для ближнего света, управления высотой фар и противотуманных фонарей.

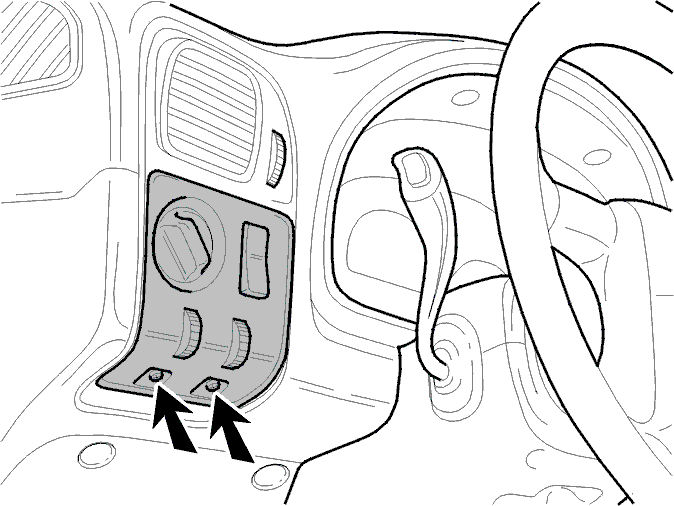

• Выверните два винта крепления из-под низа.
• Выключатель освещения расположен выше всего на приборной панели. Он закреплен стопорными зажимами на обратной стороне.
• Отсоедините разъемы.
• Вдавите четыре стопорных зажима. Снимите выключатель освещения.

Установите заново компоненты в обратном порядке.

Замена выключателя лампы предупреждения

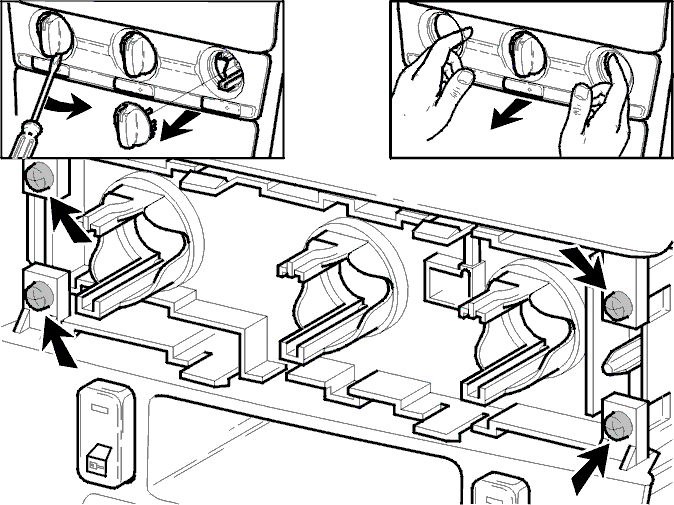

• Снимите ручки с органов управления обогревателя; вставьте маленькую отвертку с задней стороны под каждой ручкой.
• Снимите панель управления обогревателя (вставьте два пальца в отверстие и осторожно вытяните панель управления).
• Вывинтите два верхних винта крепления (torx) панели управления обогревателя.

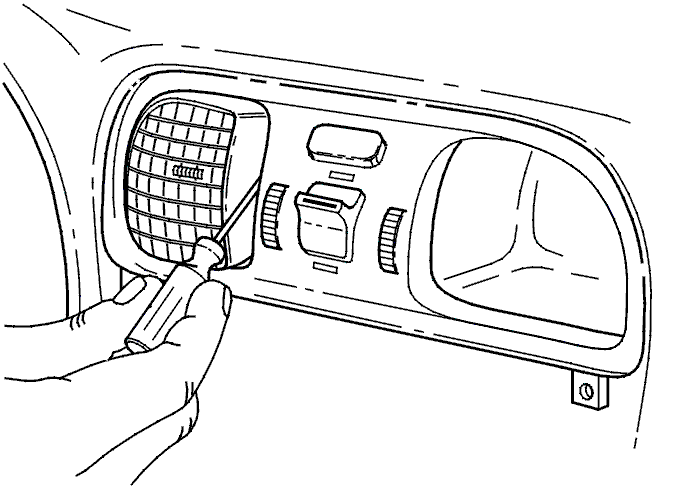

Осторожно извлеките вентиляционные сопла, поддев при помощи маленькой отвертки.

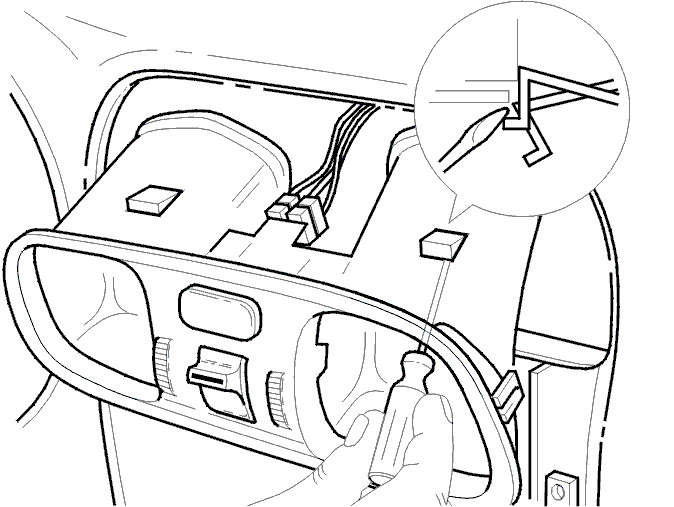

• При помощи отвертки изнутри вдавите вниз защелки на панели. Слегка потяните панель вперед.
• Вдавите два стопорных зажима на выключателе. Вытяните выключатель в направлении назад.
• Отсоедините разъем.

Установите заново компоненты в обратном порядке.

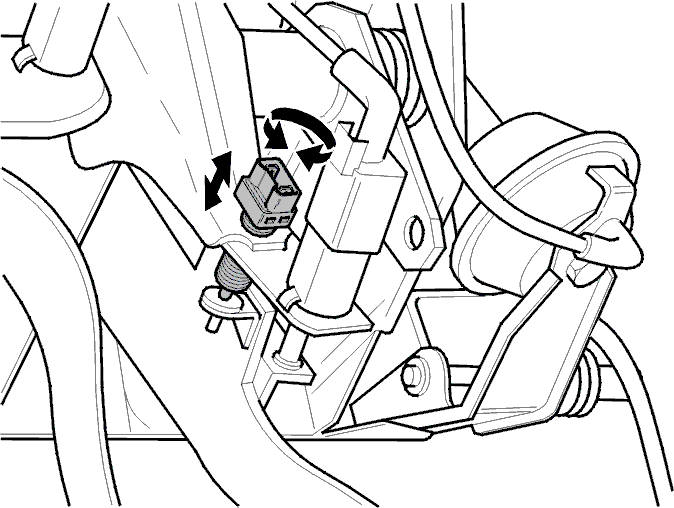

Замена выключателя фонаря стоп сигнала (торможения)

Выключатель фонаря стоп-сигнала (торможения) расположен на блоке педалей.

Снимите:

• отсоедините разъем
• отвинтите выключатель фонаря стоп-сигнала (торможения) (влево)

Установите заново:

• Вдавите выключатель фонаря стоп-сигнала (торможения) в зажим насколько возможно (держите педаль в верхнем положении).
• Подсоедините заново разъем.

Отрегулируйте:

• отрегулируйте путем поворачивания выключателя фонаря стоп-сигнала (торможения) наружу.

Подсказка: Фонарь стоп-сигнала (торможения) должен загораться, когда педаль нажата на 5 мм.

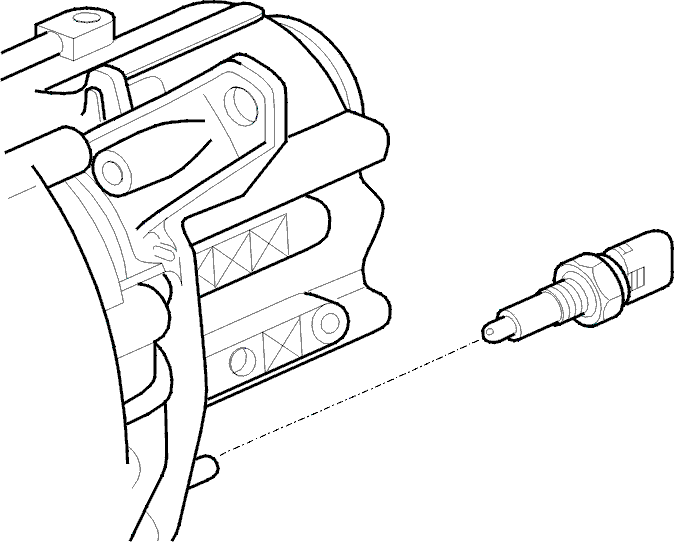

Замена выключателя фонаря заднего хода

Коробка передач с ручным управлением:

• Отсоедините разъем. Снимите выключатель фонаря заднего хода.

Установите заново компоненты в обратном порядке.

Примечание: Всегда используйте новую прокладку!

• Проверьте уровень трансмиссионного масла.

Автоматическая коробка передач:
См. Руководство по ремонту, Раздел 4.

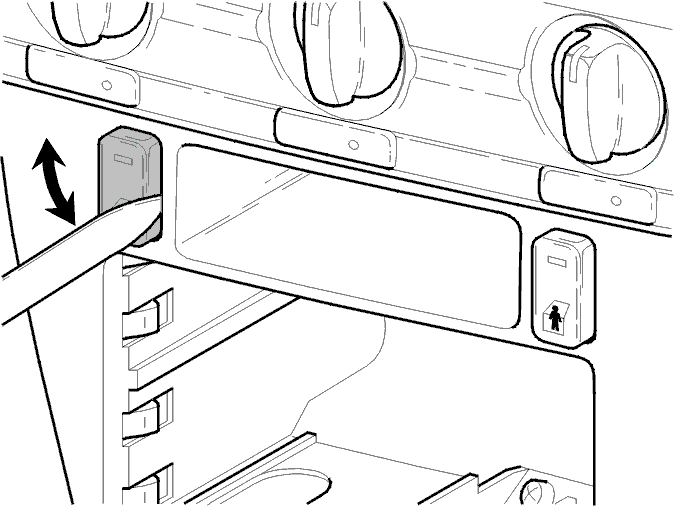

Замена кулисного переключателя центральной консоли

• Выключите зажигание.
• Снимите нижнюю обивку центральной консоли на правом крае.
• Надавите вверх на весь кулисный переключатель снизу.
• Отсоедините разъем.
• Снимите блок кулисного переключателя.

Установите заново компоненты в обратном порядке.

Замена выключателя бортового компьютера

• Снимите ручки с органов управления обогревателя; вставьте маленькую отвертку с задней стороны под каждой ручкой.
• Снимите панель управления обогревателя (вставьте два пальца в отверстие и осторожно вытяните панель управления).
• Выверните четыре винта крепления torx.

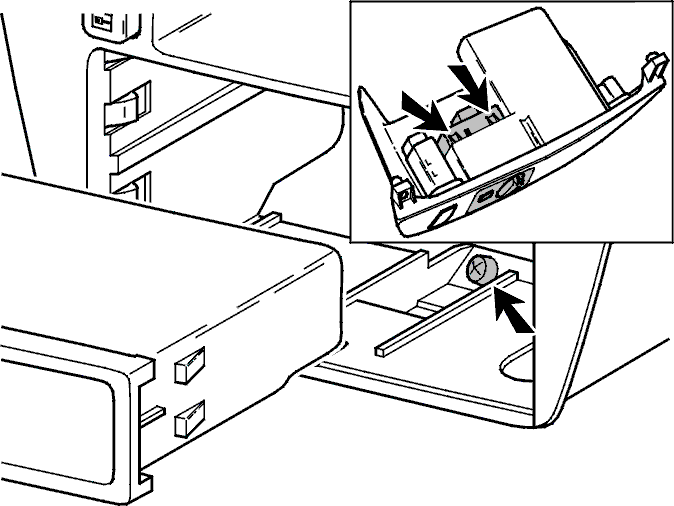

• Снимите заднюю секцию кронштейна. Осторожно надавите на край отверткой.

Примечание: Перед тем, как заднюю секцию кронштейна можно будет снять, необходимо потянуть магнитолу вперед на несколько сантиметров.

• Выверните винты за задней секцией кронштейна. Слегка потяните кронштейн вперед.
• Вдавите стопорные зажимы на обратной стороне выключателя бортового компьютера.

Установите заново компоненты в обратном порядке.

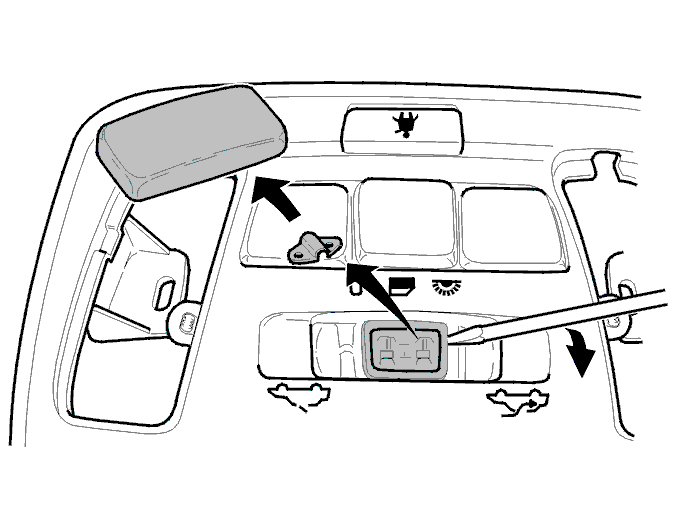

Замена выключателя люка с электроприводом в крыше

• Снимите крышку на выключателе освещения салона, приподняв ее край с помощью маленькой отвертки.

Примечание: Пружина выключателя не закреплена!

• Снимите выключатель при помощи маленькой отвертки.

Установите заново компоненты в обратном порядке.

Примечание: Лампу освещения салона необходимо снять при установке выключателя (для обеспечения хорошего контакта на штырьках разъема).

Замена дверных выключателей окна с сервоприводом стекла

• Снимите выключатель окна с сервоприводом стекла при помощи маленькой отвертки.

Установите заново компоненты в обратном порядке.

Замена реле автоматического опускания механизма окна с сервоприводом стекла

• Снимите обивку с двери водителя, см. Передняя дверь.
• Снимите реле с зажима. Отсоедините разъем.

Установите заново компоненты в обратном порядке.

Замена модуля управления противотуманных фонарей

• Снимите комбинированную приборную панель, Приборы.

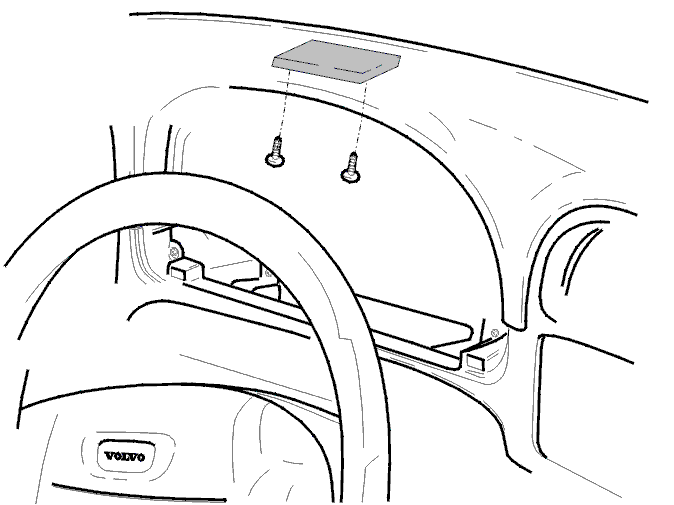

• Выверните два верхних винта с приборной панели.
• Снимите модуль управления.

Примечание: Реле расположено здесь только при заднем противотуманном фонаре, но оно закреплено зажимом.
