Приборы (B4164S, B4184S, B4184SM)

Панель комбинированного измерительного устройства, снятие

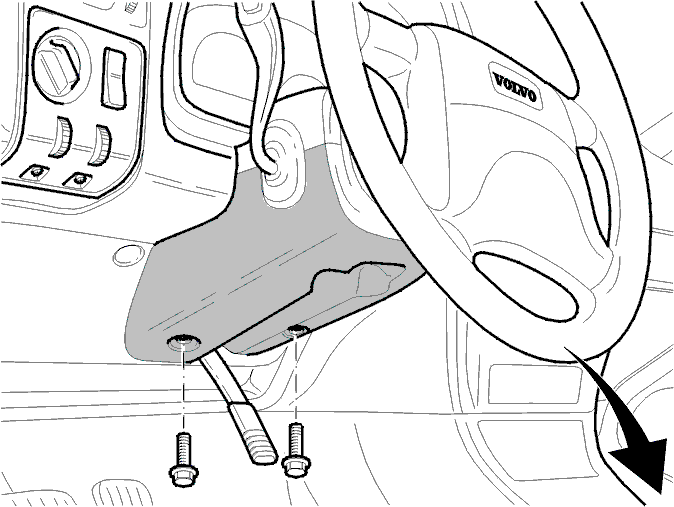

• Вытащите два болта из крепления рулевой колонки и нижней колонки.
• Вывинтите два самонарезающих винта из края панели и путем надавливания вниз освободите край из зажимов.
• Вывинтите три самонарезающих винта, которые держат панель комбинированного измерительного устройства, и снимите ее (соединители и кабель расположены сзади в приборной панели).Потяните сначала прямо вверх .

Примечание: Во время транспортировки и технического обслуживания панель комбинированного измерительного устройства никогда не следует держать так, чтобы поверхность прозрачной панели была обращена вниз.

Панель комбинированного измерительного устройства, замена элементов

Панель комбинированного измерительного устройства, снятие

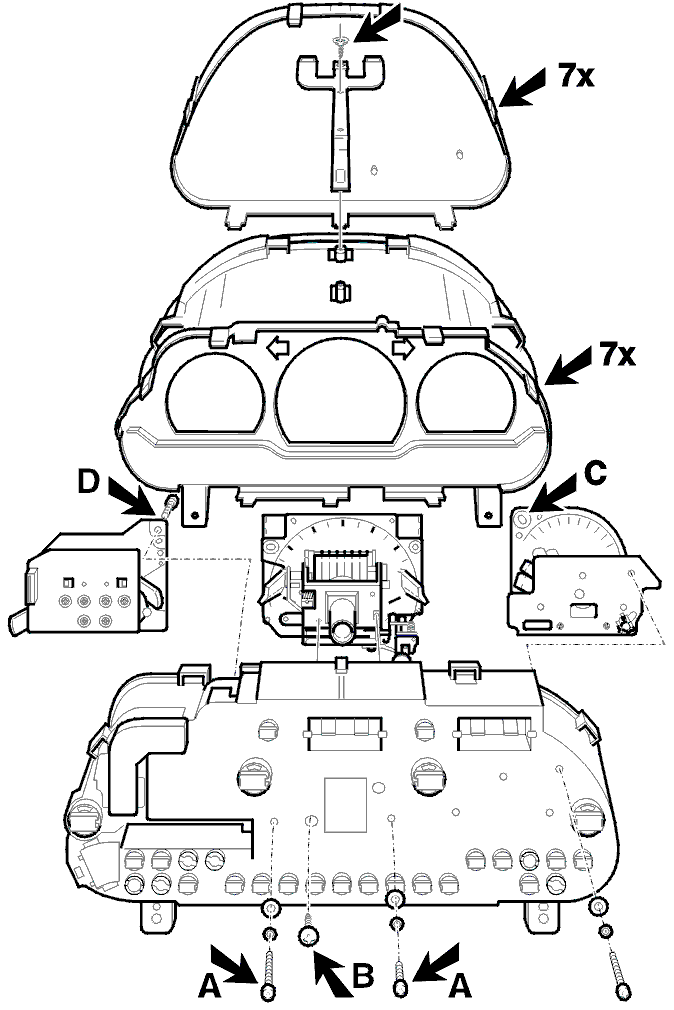

• Снимите прозрачную панель и черную облицовочную крышку.

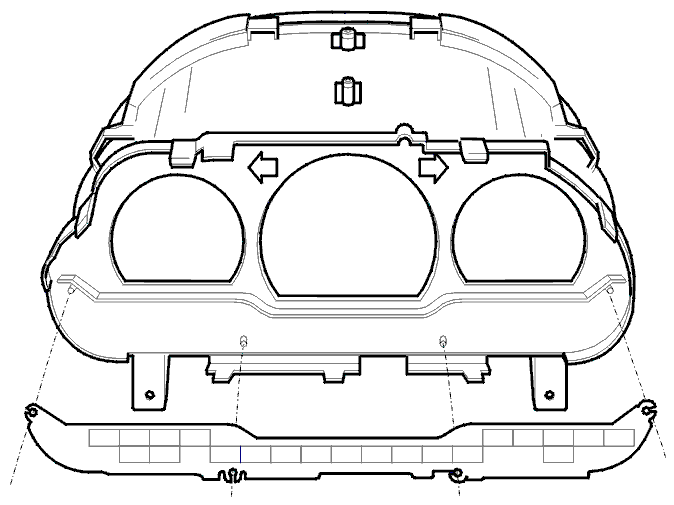

• Удалите нижнюю опору.
• Нажмите на (7) зажимы и снимите крышку со стеклянной вставкой.
• Нажмите на (7) зажимы и снимите лицевую часть.
• Удалите модуль датчика температуры (2 крепежных винта).
• Снимите защитную фольгу вверху слева на задней стороне панели комбинированного измерительного устройства и осторожно снимите фольгу с гибких проводов соединителей.

Примечание: Никогда не вывинчивайте винтов спидометра до того, как вы удалите черную облицовку. Резкое поднятие спидометра повредит мелкую деталь облицовки между спидометром и окошком сигнальной лампочки.
- Вывинтите два самонарезающих винта и болт, и снимите спидометр (винты различной длины).
- Отверните четыре винта и снимите тахометр.
- Вывинтите два болта спереди и снимите указатель температуры/уровня топлива или бортовой компьютер.
- Осторожно отсоедините соединитель от гибкой монтажной платы.

Circuit board, replacement

• Удалите черную облицовочную крышку и отсоедините соединитель.
• Удалите модуль датчика температуры (2 крепежных винта).

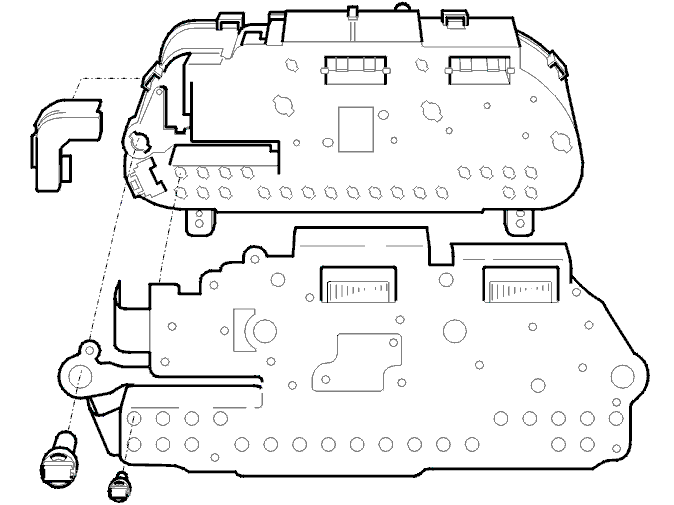

• Снимите лампы.
• Удалите винты и болты со спидометра и тахометра.
• Осторожно снимите монтажную плату.

Позаботьтесь о том, чтобы соответствующие ручки правильно были расположены в лицевой части.

Сегмент с изображением символов в панели комбинированного измерительного устройства, замена в соответствии с

Подсказка: Сегмент с изображением символов укреплен в белом корпусе и является самоклеющимся.

• Осторожно снимите сегмент с изображением символов.
• С поверхности блока ламп следует осторожно удалить адгезив.
• Никогда не устанавливайте заново сегмент с изображением символов.

Модуль датчика температуры, снятие

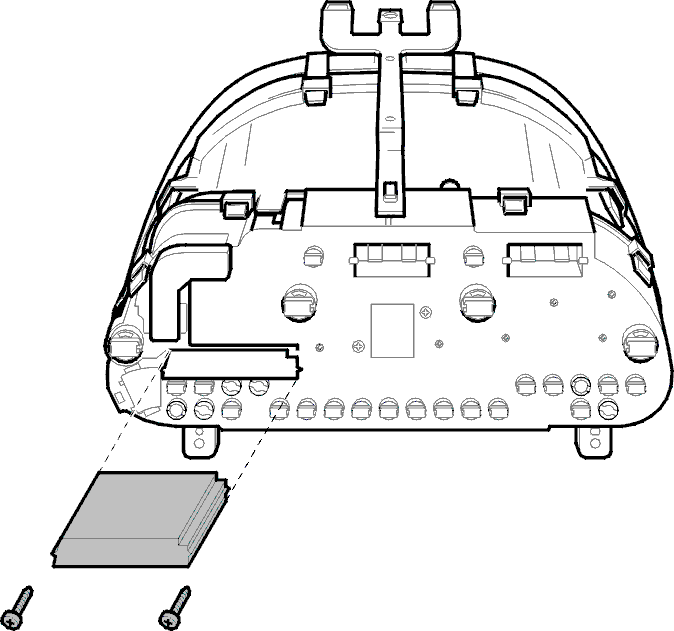

• Установите модуль датчика температуры, укрепите его с помощью двух винтов и подсоедините соединитель.

Панель комбинированного измерительного устройства, установка

• Установите заново панель комбинированного измерительного устройства, выполняя действия в обратном порядке.
• Установите сначала облицовочную крышку и затем прозрачную панель.

Примечание: Особое внимание следует обращать на следующее:
- Устанавливая облицовочную крышку обратите особое внимание на два маленьких штырька на нижней стороне крышки, они должны точно попасть в соответствующие канавки в белом корпусе.
- После установки черной облицовочной крышки штырьки следует слегка прижать с целью избежания просачивания света с нижней стороны спидометра.

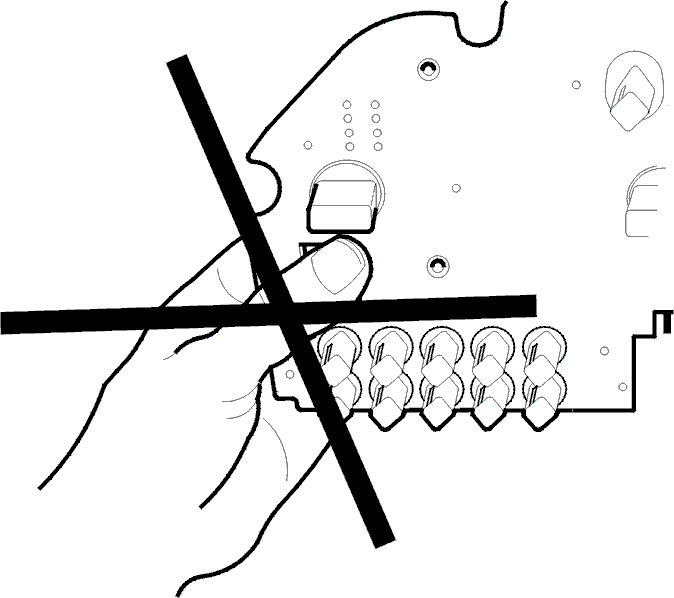

Примечание: Это следует сделать с помощью мягкого материала (такие как резина или ткань), но никогда незащищенными руками.

Примечание: Убедитесь в том, что соединители расположены правильно.
