Замена корпуса дросселя (TB)

Механических дефект корпуса дросселя (TB)

• при наличии механического дефекта корпус дросселя замедляется целиком.
• Шкив дросселя не регулируется.
• Корпус дросселя может нуждаться в чистке.
• При неисправности датчика положения дроссельной заслонки, он должен быть заменен.

Снятие впускного шланга

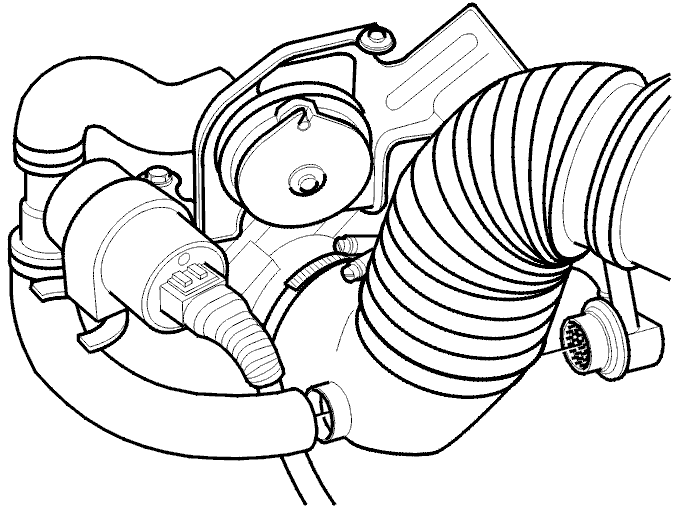

• Снимите крышку блока шкива дросселя.
• Снимите впускной шланг к воздухоочистителю (ACL).

Снятие впускного шланга

• Снимите воздухозаборник между воздухоочистителем (ACL) и корпусом дросселя (TB).

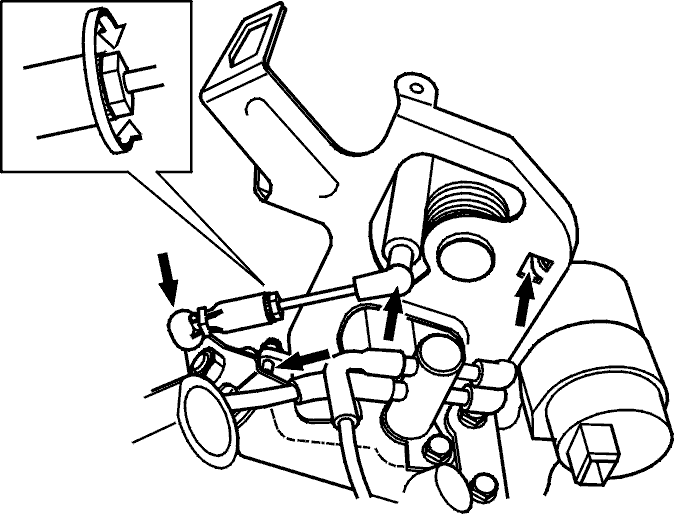

• Снимите тягу между приводом и корпусом дросселя (TB).

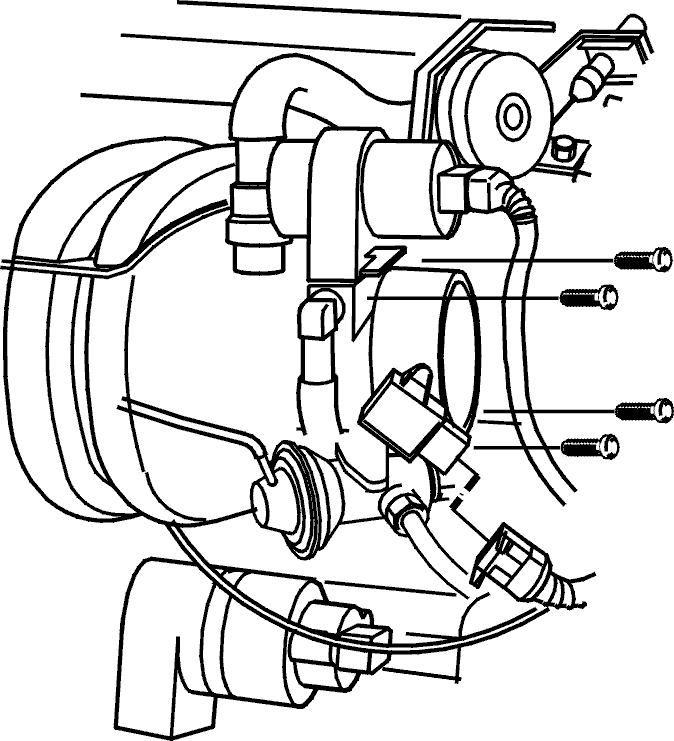

Снятие корпуса дросселя (TB)

• Отключите разъем датчика положение дросселя (TP).
• Снимите корпус дросселя (TB) с впускного коллектора.

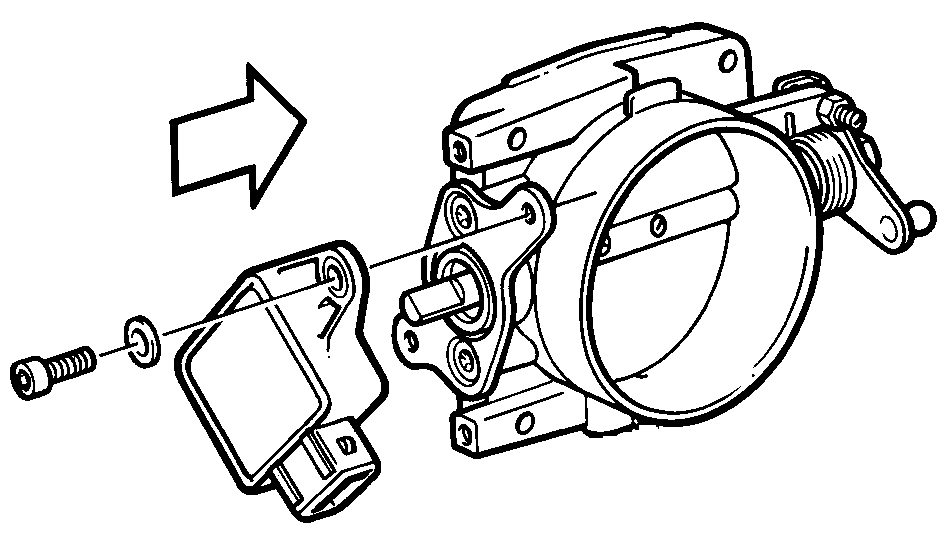

Установка датчика положения дроссельной заслонки (TP)

• Переместите датчик положения дроссельной заслонки (TP) на новый корпус дросселя (TB). Затяните моментом2±0,5 Н·м.

Примечание: Датчик положения дроссельной заслонки (TP) не регулируется.

• Установите новую прокладку корпуса дросселя (TB).

Установка корпуса дросселя (TB)

• Установите новый корпус дросселя (TB) на впускной коллектор. Затяните до7 Н·м.
• Подключите разъем к датчику положения дроссельной заслонки (TP).

Установка тяги

• Установите стержень тяги.

Проверка приводной тяги и регулировка тросика дросселя Тяга и тросик дросселя, регулировка.

Установка воздухозаборника

• Установите воздухозаборник между воздухоочистителем (ACL) и корпусом дросселя (TB).

Установка впускного коллектор

• Установите впускной шланг на воздухоочиститель (ACL).
• Крышка шкива дросселя.
