Замена коробки передач (1991, 1992) — 940, 960, S90, V90

Снятие и установка автоматической коробки передач производятся с помощью универсального фиксатора 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR). Убедитесь, что центр тяжести коробки передач приходится на центр фиксатора.

Примечание: Для AW71 с блокировкой гидротрансформатора , фиксатор 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) должен быть обращен стороной с вилкой вперед к гидротрансформатору. Иначе коробка передач может опрокинуться вперед из-за перевешивания гидротрансформатора.

Снимайте и устанавливайте карданный вал с помощью инструмента 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85-.

Процедура снятия

1. 1. AW 71 с блокировкой гидротрансформатора.
2. 1. Установите рычаг переключателя передач в положение P.
3. 1. Отсоедините трос принудительного понижения передач от шкива дроссельной заслонки.
4. 1. Отсоедините отрицательный провод аккумуляторной батареи.
5. 1. Слейте масло из коробки передач, отсоединив маслоналивную трубку от поддона картера.

Внимание: Если автомобиль недавно находился в движении, масло в коробке передач может быть очень горячим.
5. 5. Отсоединить детали от коробки передач (см. AR3 Отсоединение коробки передач ). (Оставьте два нижних болта в картере гидротрансформатора.)

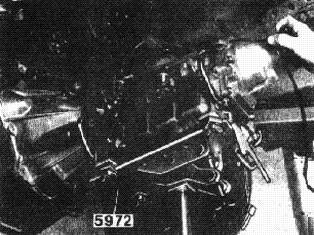

6. 6. Установите фиксатор 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) под коробкой передач. Выверните два нижних болта в картере гидротрансформатора.
7. 7. Отделите коробку передач от двигателя. Выверните болты соединительного фланца и отожмите гидротрансформатор от соединительного фланца.
8. 8. Опустите коробку передач. Не наклоняйте коробку передач вперед, иначе гидротрансформатор может соскользнуть с вала.

Отсоединение коробки передач

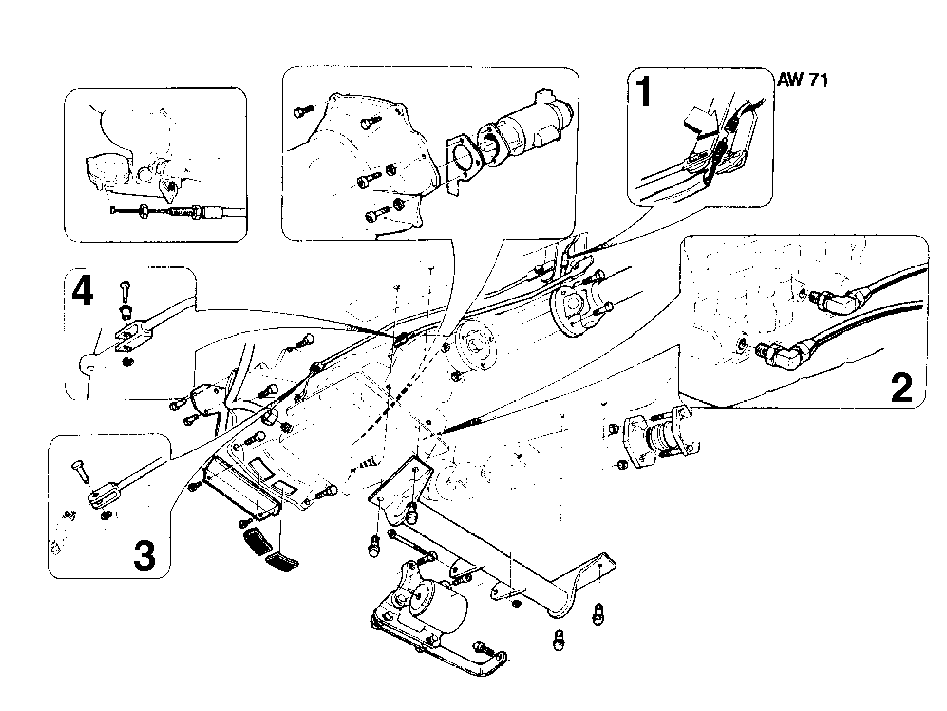

На рисунках показан двигатель B28

AW71

1. 1. Провод электромагнитного клапана
2. 1. Соединения охладителя масла
3. 1. Переключающая штанга
4. 1. Реактивная штанга.

Снимите:

1. переключающую штангу с рычага переключения
2. реактивную штангу с картера
3. провод электромагнитного клапана (AW71)
4. карданный вал с коробки передач (используйте инструмент 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85- ).
5. поперечину коробки передач
6. заднее крепление двигателя с кронштейном выхлопной трубы ( Отсоедините разъедините соединение выхлопной трубы и отсоедините от трубы кронштейн).
7. болты стартера
8. крышку устройства блокировки стартера (B28)
9. крышку в нижней части картера гидротрансформатора (B28)
10. трубки охладителя масла
11. два верхних болта в картере гидротрансформатора
12. маслоналивную трубку

Установка коробки передач

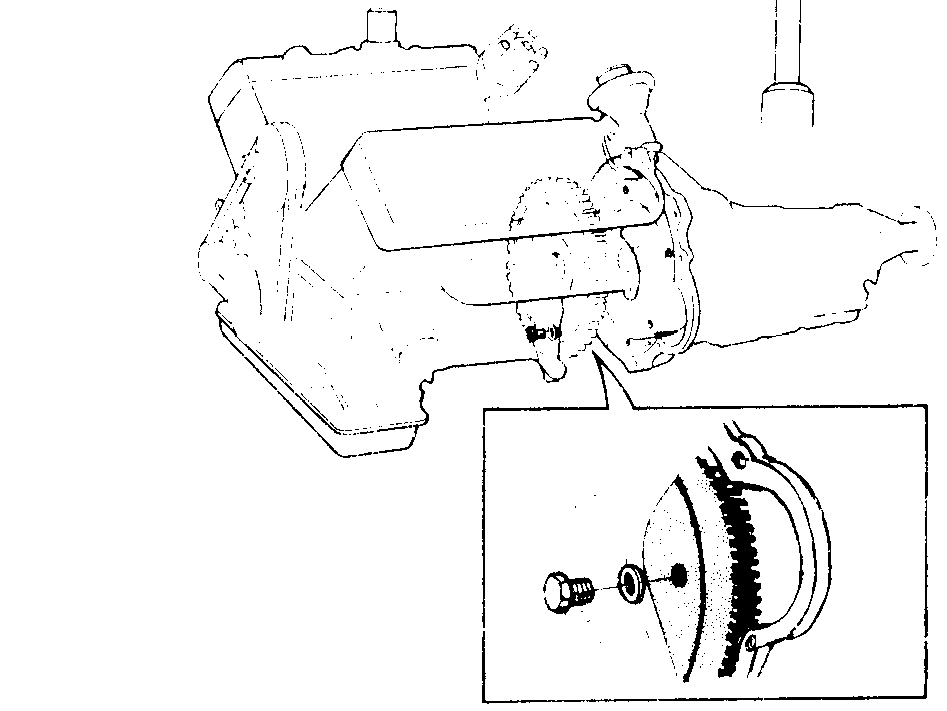

1. 1. Выровняйте коробку передач на двигателе с помощью фиксатора 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR). Выровняйте пластину (только B28) между стартером и картером гидротрансформатора и поставьте болты стартера. Поставьте два нижних болта в картер.
2. 1. Установите маслоналивную трубку. Сначала подсоедините маслоналивную трубку к поддону, не затягивая гайку. Затем поставьте кронштейн трубки и два верхних болта в картер гидротрансформатора. Затяните гайку маслоналивной трубки моментом Момент затяжки 90 Н·м.
3. 1. Поставьте все болты соединительного фланца и затяните их пальцами. Затяните болты по диагонали моментом 45 Н·м.
4. 1. Установите остальные снятые элементы. (См. рисунок демонтированной коробки передач.)

Примечание: Перед установкой переключающей штанги установить рычаг переключателя передач в положение P.
5. 5.Отрегулируйте механизм привода переключателя передач. См. AG1-8 Проверка/регулировка механизма соединения переключателя с коро бкой передач.
6. 6.Только для AW71. Закрепите и подсоедините провод электромагнитного клапана.
7. 7. Подсоедините и отрегулируйте трос принудительного переключения передач. См. AH1-9 Замена/регулировка троса принудительного понижения передач.
8. 8. Залейте масло. См. AA4-7 Замена масла.
9. 9. Промойте охладитель масла. См. AB1-2 Промывание системы охлаждения масла.
10. 10. Проверьте работу коробки передач
