Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S2 | 2000–2004 |
| S40 (-04) | B4184S2 | 2000–2004 |
| S40 (-04) | B4184S3 | 2000–2004 |
| S40 (-04) | B4194T2 | 2000 |
| S40 (-04) | B4204S2 | 2000–2004 |
| S40 (-04) | B4204T2 | 2000 |
| V40 (-04) | B4164S2 | 2000–2004 |
| V40 (-04) | B4184S2 | 2000–2004 |
| V40 (-04) | B4184S3 | 2000–2004 |
| V40 (-04) | B4194T2 | 2000 |
| V40 (-04) | B4204S2 | 2000–2004 |
| V40 (-04) | B4204T2 | 2000 |
Снятие ремня распределительного механизма и механического натяжного устройства ремня распределительного механизма
Снимите ремень распределительного механизма согласно Замена ремня распределительного механизма.Снимите натяжное устройство ремня распределительного механизма. Снимите холостой шкив. Снимите винт, крепящий внутреннюю крышку распределительного механизма к головке цилиндров.Поднимите автомобиль. Продолжайте согласно Замена ремня распределительного механизма.Снимите демпфер вибрации согласно .
Снятие компонентов
Снимите:

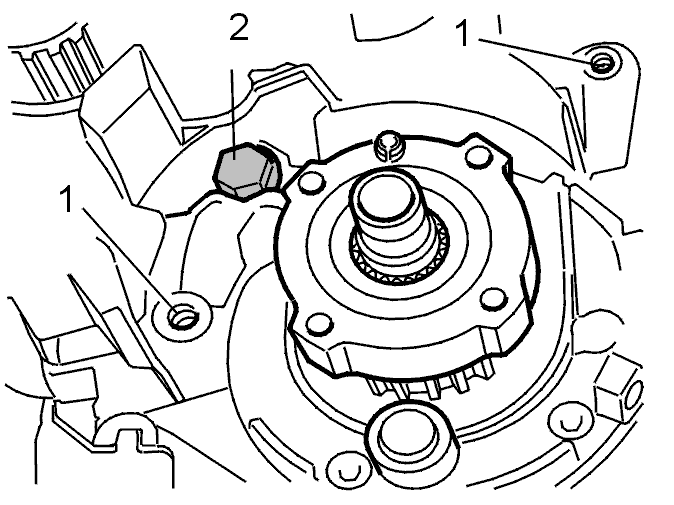

- два винта (1), крепящих внутреннюю крышку распределительного механизма к блоку цилиндров
- нижнюю защиту ремня на корпусе масляного насоса.
Отожмите внутреннюю крышку распределительного механизма от фланца вокруг насоса охлаждающей жидкости. Начните с нижнего края насоса.Удерживайте крышку так, чтобы она не заслоняла проход. Снимите клапан охлаждения поршня (2) и уплотнительную шайбу.
Установка компонентов
Установите:
- новый клапан охлаждения поршня (2) с новой уплотнительной шайбой. Затяните до 35 Н·м
- внутреннюю крышку распределительного механизма. Сначала вдавите крышку в нужное место на фланце на верхней части насоса охлаждающей жидкости. Затем вдавите оставшуюся секцию крышки в нужное место на фланце вокруг насоса охлаждающей жидкости. Убедитесь, что крышка расположена правильно
- два винта (1), крепящих внутреннюю крышку распределительного механизма к блоку цилиндров
- нижнюю защиту ремня.
Установка ремня распределительного механизма
Установите:
- винт, крепящий внутреннюю крышку распределительного механизма к головке цилиндров
- холостой шкив. Затяните до 25 Н·м
- натяжное устройство ремня распределительного механизма. Завинтите центральный винт рукой. Убедитесь, что вилка на натяжном устройстве отцентрирована над ребром блока цилиндров. Убедитесь, что шестигранное отверстие на эксцентрике находится в положении “10 ЧАСОВ”
- демпфер вибрации согласно .
Установите ремень распределительного механизма согласно Замена ремня распределительного механизма.
