Замена клапана EGR (B4184SM)

Подготовка

• Слейте охлаждающую жидкость, см.Замена охлаждающей жидкости (Раздел 2(21,22,25,26,27) Двигатель B4184SM S40/V40).
• Отсоедините провод аккумулятора.
• Снимите крышку двигателя.
• Снимите воздухоочиститель (ACL), см.Замена воздухоочистителя (ACL) (Раздел 2(21,22,25,26,27) Двигатель B4184SM S40/V40).
• Выверните болты крепления стартера на коробке передач.
• Снимите кронштейн механизма переключения передач с коробки передач и отодвиньте в строну.
• Откройте зажимы проводки стартера.
• Отсоедините шланг охлаждающей жидкости от трубки охлаждающей жидкости.

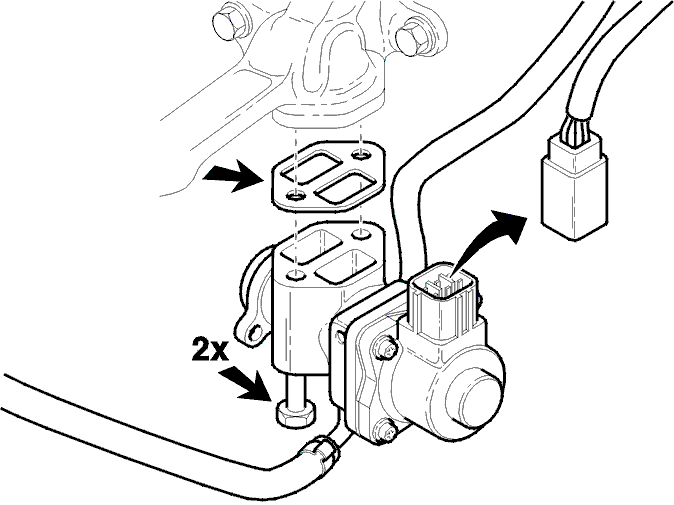

Снятие клапана EGR

• Выверните два винта крепления с из-под низа автомобиля.
• Потяните клапан EGR вниз.
• Снимите прокладку.
• Снимите шланги охлаждающей жидкости.
• Отсоедините разъем.
• Выньте клапан EGR.

Установите клапан EGR

• Очистите клапан EGR и его соединения.
• Подсоедините разъем.
• Установите прокладку и болты на клапан EGR.
• Установите клапан EGR. Момент затяжки 19 Н·м.
• Установите шланг охлаждающей жидкости, используйте новый зажим.
• Установите стартер.
• Установите задний брызговик двигателя.

Опустите автомобиль.

• Установите шланг охлаждающей жидкости на трубку охлаждающей жидкости, используйте новый зажим
• Затяните стартер. Момент затяжки 49 Н·м.
• Установите кронштейн механизма переключателя передач.
• Проложите кабель через зажимы проводки и закрепите.
• Залейте охлаждающую жидкость, см.Замена охлаждающей жидкости (Раздел 2(21,22,25,26,27) Двигатель B4184SM S40/V40).
• Установите воздухоочиститель (ACL), см.Замена воздухоочистителя (ACL) (Раздел 2(21,22,25,26,27) Двигатель B4184SM S40/V40).
• Подсоедините заново провод аккумулятора.
• Проверьте функционирование и проверьте на наличие утечек.
• Установите крышку двигателя.
• Проверьте функционирование (VST).
