Замена кабельного жгута SRS

Подготовка

• Зажигание выключено.
• Отключите отрицательный провод от аккумулятора.

Освободите:

• Соблюдайте инструкции, приведенные в Замена модуля рулевого колеса, рулевого колеса и контактной кату шки для получения доступа к разъему контактной катушки рулевого колеса.
• Соблюдайте инструкции, приведенные в Замена модуля надувной подушки пассажира вплоть до поднимания крышки приборной панели для получения доступа к разъему, модулю надувной подушки пассажира и разъемам за перчаточным ящиком, включительно.
• Соблюдайте инструкции, приведенные в Замена натяжного устройства ремня безопасности для получения доступа к разъемам натяжного устройства ремня безопасности.
• Соблюдайте инструкции, приведенные в Демонтаж модуля датчика для получения доступа к модулю датчика.

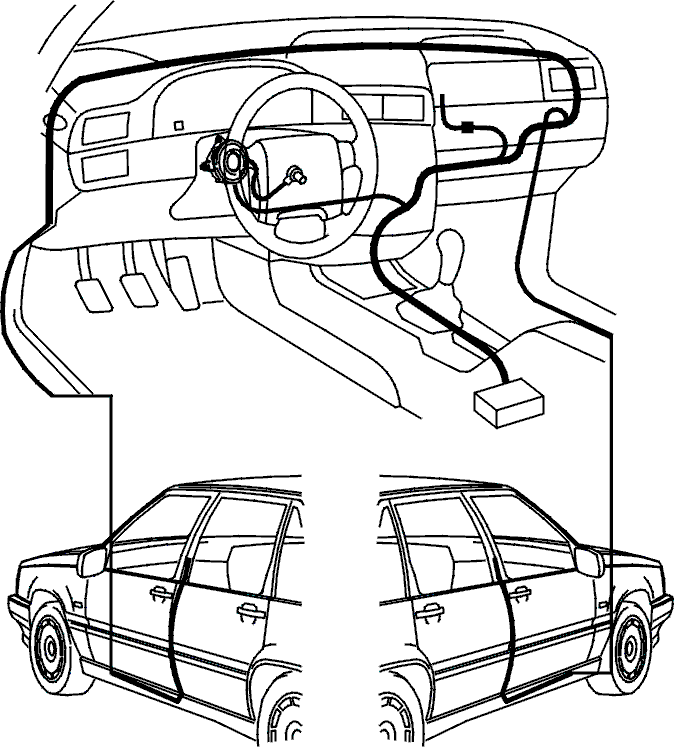

Замените проводку SRS

• Обрежьте кабельные стяжки.
• Замените кабельный жгут.
• Подключите разъем модуля датчика в соответствии с Отключение/подключение разъема модуля датчика.
• Прикрепите кабельные стяжки.
• Снова подключите разъемы и другие компоненты.

Заключительная проверка

• Включите зажигание.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Внимание: Перед подсоединением отрицательного провода к аккумуляторной батарее убедитесь, что в автомобиле никого нет.
- Смонтируйте все компоненты.
- Убедитесь, что коды неисправностей не зарегистрированы.
