Замена и регулировка запорной планки крышки

Снятие запорной планки крышки

Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.

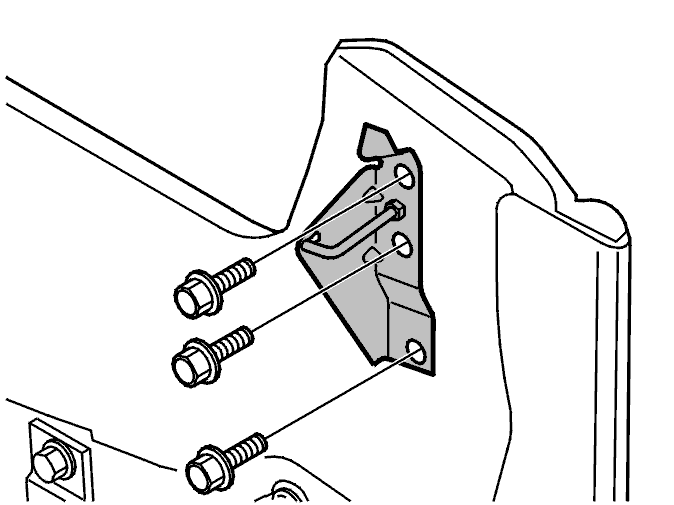

Вариант 1

Отметьте положение запорной планки ручкой согласно Подготовка перед работой.Выверните 3 винтаЗамените запорную планку.

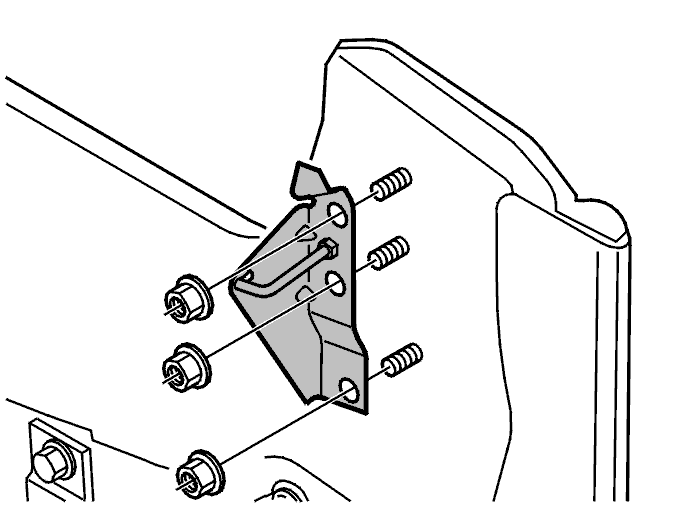

Вариант 2

Отметьте положение запорной планки ручкой согласно Подготовка перед работой.Снимите 3 гайкиЗамените запорную планку.

Установка запорной планки крышки

Крепежный кронштейн должен быть расположен так, чтобы его три отверстия были выровнены с отверстиями в запорной планке.Затяните винты. Затяните до 25 Н·м.

Регулировка запорной планки крышки

Установите запорную планку в нижнее положение.Закройте и заприте крышку.Крепежный кронштейн должен быть расположен так, чтобы его три отверстия были выровнены с отверстиями в запорной планке.Если требуется регулировка крышки, см. Замена, регулировка и экстренное открытие крышки.Затяните гайки. Затяните до 25 Н·м.

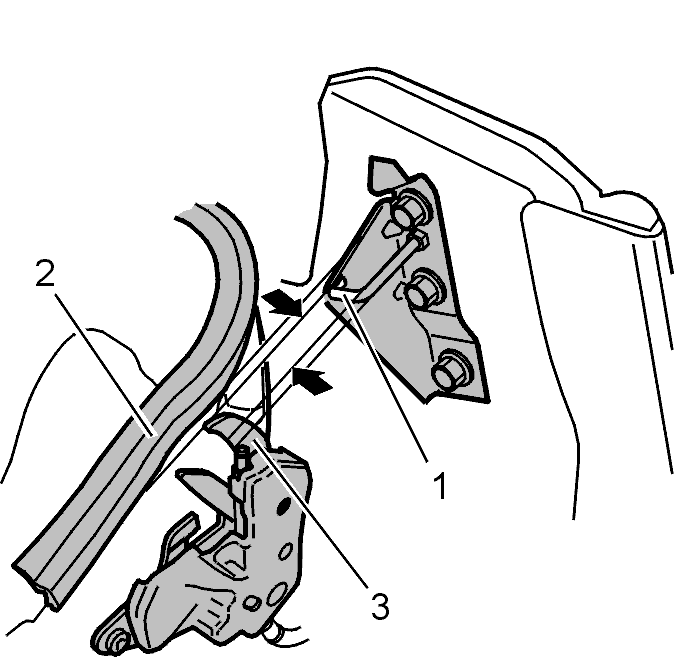

Выровняйте замок и фиксирующий кронштейн, как показано на иллюстрации.Точка касания должна быть в зоне 1, запорная планка не должна касаться зоны 2 или 3.
