Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | — | 1998–2005 |
Примечание: Перед началом работ см. Подготовка перед работой.
Подсказка: Чтобы увидеть содержание, нажмите “Индекс”.
Замена ограничителей крайнего положения ребра натяжного устройства
Снятие ограничителей крайнего положения ребра натяжного устройства

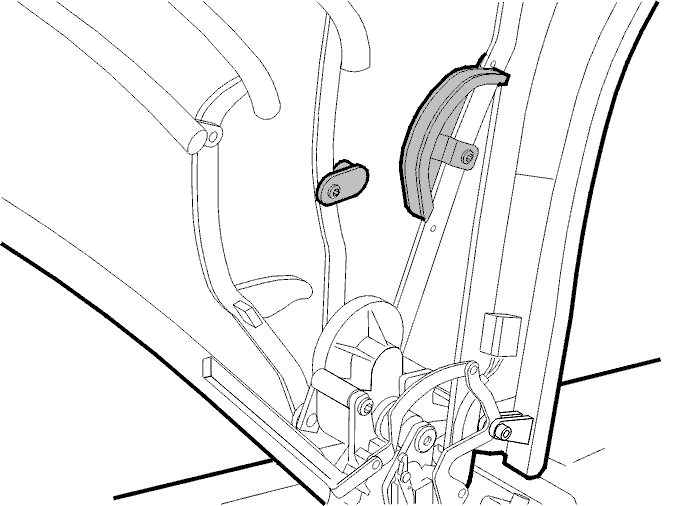

Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.

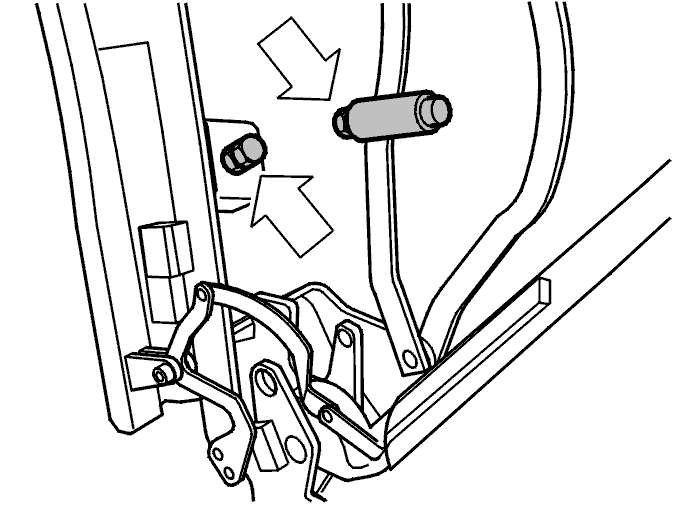

Отсоедините боковую секцию внутренней матерчатой обивки крыши со стойки С.Выверните 2 винта.Замените ограничитель крайнего положения.Отверните 1 гайку и замените кронштейн ограничителя крайнего положения ребра натяжного устройства.
Установка ограничителей крайнего положения ребра натяжного устройства
Установите в обратном порядке.
Регулировка ограничителей крайнего положения ребра натяжного устройства

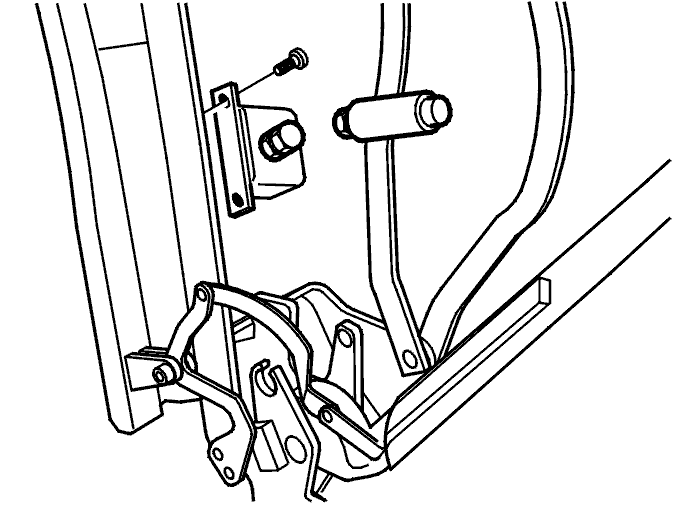

Сначала отрегулируйте.Отсоедините боковую секцию внутренней матерчатой обивки крыши со стойки С.Отрегулируйте ограничитель крайнего положения ребра натяжного устройства так, чтобы между сопрягаемыми поверхностями было расстояние 1 мм.
Замена направляющих для арок крыши
Снятие направляющих для арок крыши
Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.
Снимите:
- боковую секцию внутренней матерчатой обивки крыши, см. Замена матерчатой крыши
- 3 винта (А) направляющей
- направляющую
- 1 винт (В) распорки
- распорку.
Установка направляющих для арок крыши
Установите в обратном порядке.
