Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S2 | 2001–2004 |
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S2 | 2001–2004 |
| S40 (-04) | B4184S3 | 2001–2004 |
| S40 (-04) | B4184S9 | 2001–2004 |
| S40 (-04) | B4184SJ | 2001–2004 |
| S40 (-04) | B4184SM | 2001 |
| S40 (-04) | B4204S2 | 2001–2004 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| S40 (-04) | B4204T4 | 2003, 2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| S40 (-04) | D4192T3 | 2001–2004 |
| S40 (-04) | D4192T4 | 2001–2004 |
| V40 (-04) | B4164S2 | 2001–2004 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S2 | 2001–2004 |
| V40 (-04) | B4184S3 | 2001–2004 |
| V40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4184SJ | 2001–2004 |
| V40 (-04) | B4184SM | 2001 |
| V40 (-04) | B4204S2 | 2001–2004 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| V40 (-04) | B4204T4 | 2003, 2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | D4192T3 | 2001–2004 |
| V40 (-04) | D4192T4 | 2001–2004 |
Снятие
Подготовка
Внимание: Главный цилиндр не следует открывать. Для его повторной сборки требуется специальное оборудование и приспособления.
- Выключите зажигание
- Снимите блок реле и отложите его в сторону
- Очистите главный цилиндр и поверхность вокруг него
- Поместите тряпку или бумагу под главный цилиндр, чтобы защитить окрашенные поверхности от тормозной жидкости
- Нажмите на педаль тормоза несколько раз, пока она не станет тугой. Это делается для того, чтобы устранить оставшееся разрежение в системе
- Опорожните бачок тормозной жидкости.

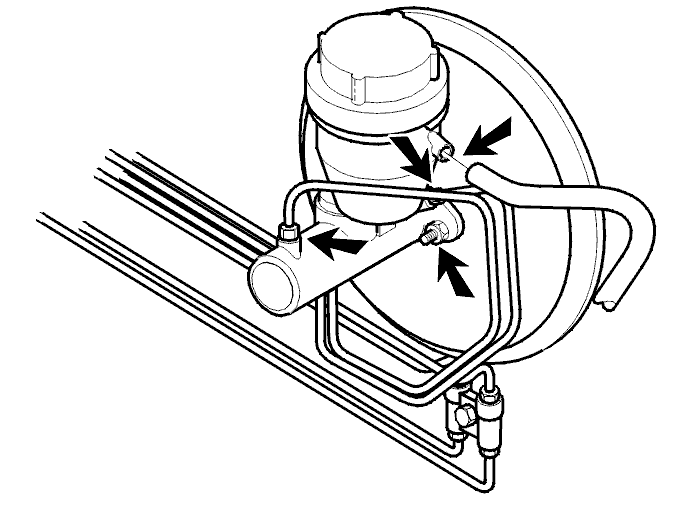

Снятие главного цилиндра
Снимите:
- Шланг цилиндра сцепления. Закупорьте шланг. Только для автомобилей с коробкой передач с ручным управлением
- разъем датчика уровня тормозной жидкости
- две тормозные трубки. Закупорьте тормозные трубки
- 2 гайки
- главный цилиндр с усилителя тормозов.
Бачок тормозной жидкости
Снимите и установите бачок тормозной жидкости согласно Резервуар тормозной жидкости, Замена/установка.
Установка

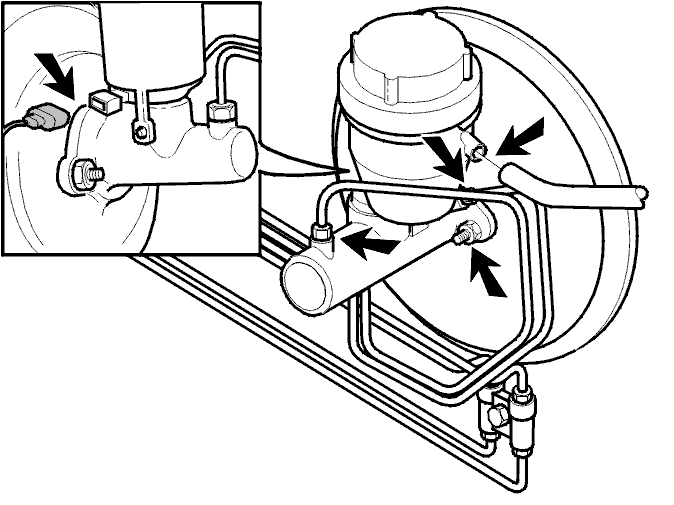

Установка главного цилиндра
Примечание: Убедитесь в отсутствии грязи в выводах.
Установите:
- Главный цилиндр. Выступ в усилителе тормозов должен быть правильно расположен в главном цилиндре
- тормозные трубки на главном цилиндре. Затяните рукой
- 2 гайки главного цилиндра. Затяните до 20 Н·м
- разъем датчика уровня тормозной жидкости
- шланг цилиндра сцепления.
Заполнение бачка тормозной жидкости
Заполните бачок тормозной жидкости. Поверните колпачковую гайку тормозных трубок так, чтобы они были загерметизированы, когда тормозная жидкость начинает вытекать.Затяните до 14 Н·м
Установка блока реле
Установите блок реле. Затяните до 10 Н·м
Прокачка тормозных систем
Прокачайте:
- тормозную систему согласно Слив тормозной системы
- сцепление согласно Гидравлический цилиндр сцепления со стороны педали, замена.
Заключительная проверка
- Считайте и сотрите все коды неисправности
- Выполните дорожное испытание автомобиля согласно Дорожное испытание
- Проверьте, зарегистрированы ли какие-либо коды неисправности. Считайте все зарегистрированные коды неисправности.
