Замена генератора (GEN) (B4164S2, B4184S10, B4184S2)

Снятие генератора (GEN)

Откройте капот.

Снимите все брызговики двигателя, если установлены.

Подготовка

• Запишите код защиты от кражи магнитолы
• Выключите зажигание
• Отсоедините отрицательную клемму аккумулятора.

Снятие поликлиновых ремней

См. Замена поликлинового ремня.

Снимите насос рулевого привода с усилителем. Отложите насос рулевого привода с усилителем в сторону

• Выверните нижний винт из крепежного кронштейна (А)
• Снимите кронштейн между насосом рулевого привода с усилителем и впускным коллектором
• Снимите зажим кабеля с кронштейна
• Снимите разъем в сборе с кронштейна
• Снимите винты крепления между спицами на шкиве
• Выньте насос. Отложите насос в сторону в моторном отсеке
• Сдвиньте кронштейн (А) в сторону.

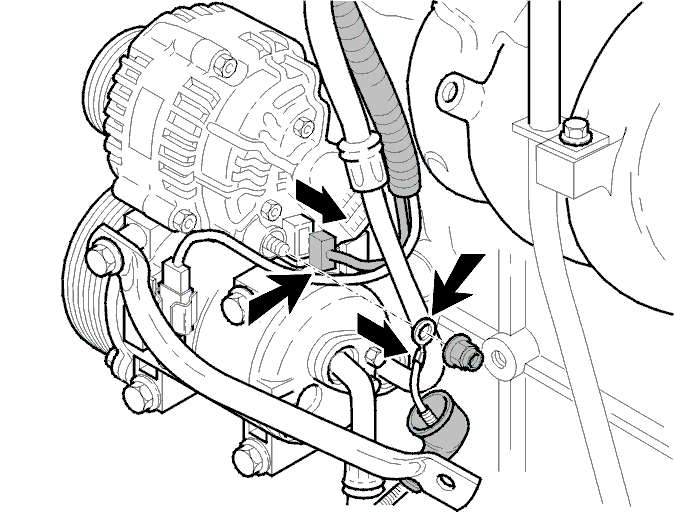

Отсоедините электропроводку от генератора (GEN)

• Снимите разъем
• Снимите зажим проводки
• Отсоедините положительный провод от генератора (GEN).

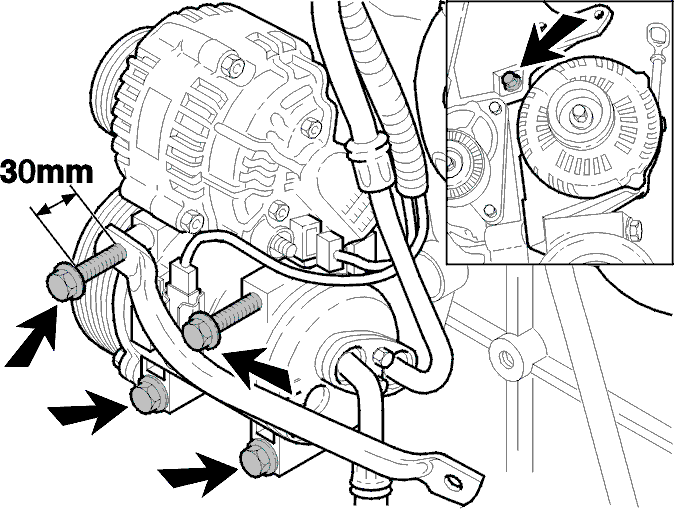

Снятие генератора (GEN)

• Выверните верхний винт крепления
• Выверните два верхних винта компрессора системы кондиционирования (А/С). Сдвиньте винты приблизительно на 30 мм вперед
• Выверните два нижних винта компрессора системы кондиционирования (А/С)
• Выньте генератор (GEN), поворачивая его.

Замена шкива и обгонной муфты

Используйте специальный инструмент 🔧 MOTHÅLL (BORT/DITS/FRIHJUL GENERATOR) BOSCH,DENSO.

См. Шкив и обгонная муфта, замена.

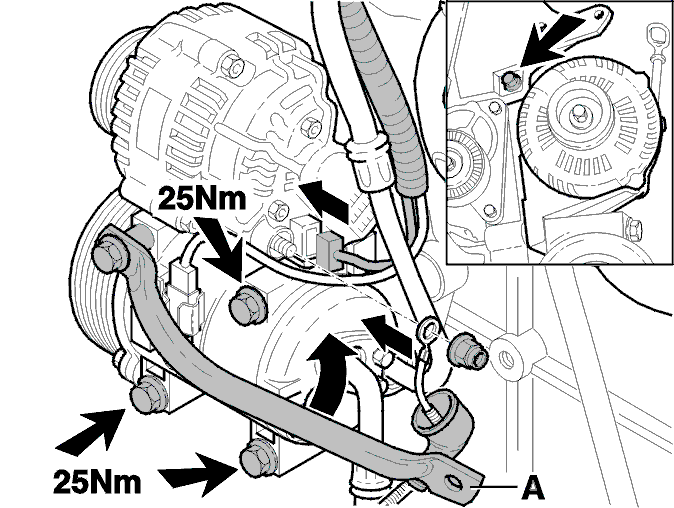

Установка генератора (GEN)

• Установите генератор
• Вставьте верхний винт. Затяните пальцами
• Установите кронштейн (А)
• Вставьте два винта компрессора системы кондиционирования (А/С). Затяните пальцами
• Затяните винты. Затяните до 25 Н·м.

Установка электрических выводов и проводки генератора (GEN)

• Расположите проводку. Снова подсоедините положительный провод аккумулятора
• Подсоедините разъем
• Зафиксируйте жгут проводов в правильном положении при помощи зажима.

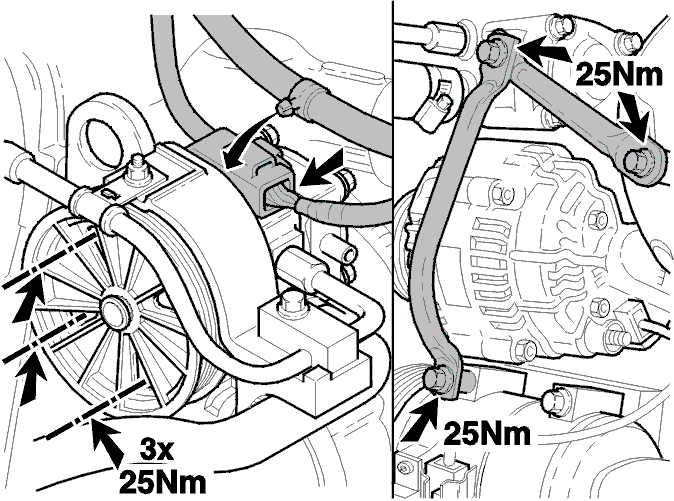

Установка насоса рулевого привода с усилителем

• Установите насос. Установите винты между спицами шкива. Затяните пальцами.Затяните винты. Затяните до 25 Н·м
• Установите и закрепите кронштейн. Установите кронштейн между генератором (GEN) и впускным коллектором.Затяните винты. Затяните до 25 Н·м
• Установите зажим кабеля и разъем на кронштейн.

Установка поликлиновых ремней

См. Замена поликлинового ремня.

Установка аккумулятора

• Включите зажигание
• Подсоедините отрицательный провод аккумулятора
• Снова введите код защиты от кражи магнитолы
• Установите время на часах.

Проверьте функционирование

• Заведите двигатель. Проверьте функционирование
• Установите на место брызговики двигателя, если применимо.
