Замена генератора (B4184SJ)

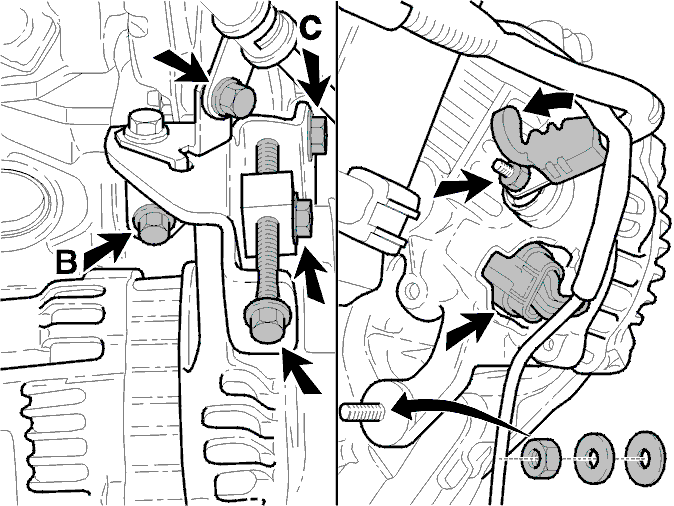

Снятие генератора

Отсоедините кабель аккумуляторной батареи в соответствии с Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Снимите:

• защитная крышка двигателя.
• винт крепления и регулировочный винт.

Поднимите автомобиль домкратом.

Снимите:

• защитная пробка и положительный кабель.
• серый соединитель.

Ослабьте шарнирную гайку.

Снимите:

• поликлиновый ремень.
• шарнирная гайка и шайбы.
• шарнирный винт.

Опустите автомобиль

Примечание: Автомобили только с А/С.

Снимите:

• хомут шланга рулевого управления с крепежной скобы.
• винт (B).
• винт (C).

Поверните кронштейн вниз.Отсоедините кабельный жгут кислородного зонда впускной трубы.Удалите генератор.

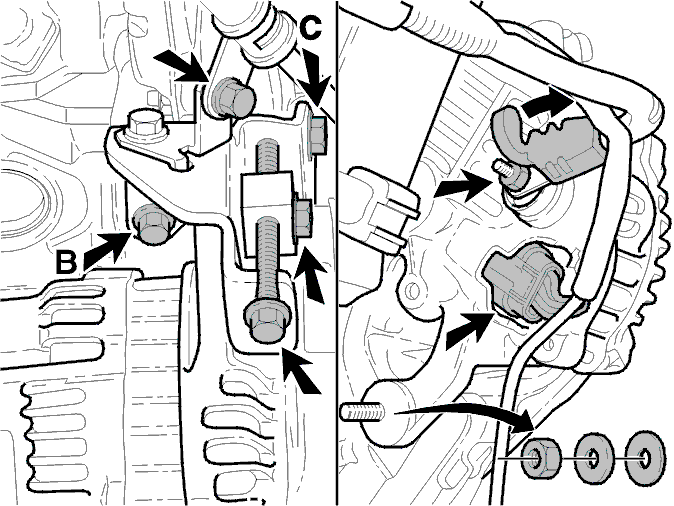

Установка генератора переменного тока

Поместите генератор на двигатель.

Примечание: Автомобили только с А/С.

Установите:

• крепежную скобу.
• винт (B) и затяните до 23 Нм.
• винт (C) и затяните до 49 Нм.
• хомут шланга рулевого управления на крепежной скобе и затяните его на 25 Нм.
• Кабельный жгут кислородного зонда впускной трубы.

Поднимите автомобиль домкратом.

Установите:

• шарнирный винт генератора, омыватели и гайка, затем затяните винты вручную.
• поликлиновый ремень в соответствии с .
• положительный кабель и затяните до 10 Нм.
• защитная пробка.
• серый соединитель.

Опустите автомобиль.Отрегулируйте натяжение поликлинового ремня на генераторе в соответствии с Поликлиновой ремень(мар), проверка/регулировка.Затяните шарнирную гайку до момента затяжки 44 Нм.

Установите:

• защитная крышка двигателя.
• кабель аккумуляторной батареи в соответствии с Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Запустите двигатель и проверьте функционирование генератора.
