Поликлиновой ремень(мар), проверка/регулировка

Проверка состояния поликлинового ремня

• Используйте лампу для выявления трещин и повреждений (грязи) и, при необходимости, замените.
• Проверьте натяжение ремня, см. поликлиновой ремень и отрегулируйте при необходимости, см. поликлиновой ремень насоса рулевого привода и компрессора А/С и поликлиновой ремень генератора.

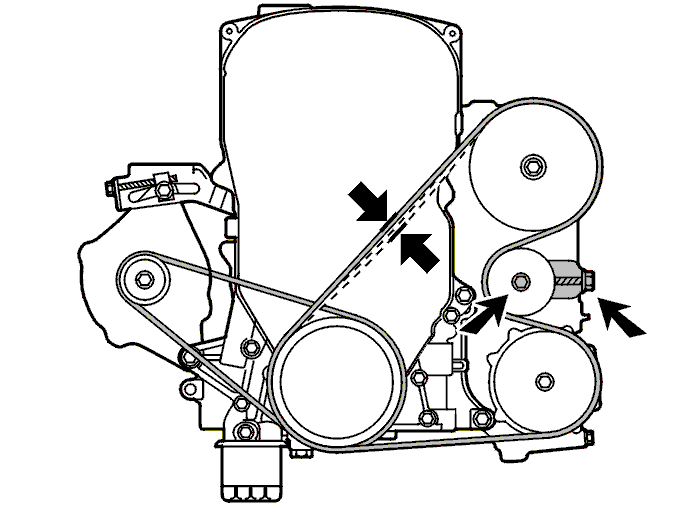

Проверка натяжения ремня, поликлиновой ремень

• Поликлиновой ремень генератора должен быть отрегулирован, если значение больше 10,5 мм. Приложите усилие в 100 Н.Для регулировки сначала освободите натяжной шкив. А затем продолжите с поликлиновой ремень генератора
• Поликлиновой ремень на насос рулевого привода и компрессор кондиционирования воздуха (А/С) должен быть отрегулирован, если значение больше 12 мм.Приложите усилие в 100 Н.Для регулировки сначала освободите натяжной шкив. А затем продолжите с поликлиновой ремень насоса рулевого привода и компрессора А/С

Регулировка натяжителя ремня, поликлиновой ремень насоса рулевого привода и компрессора А/С

Приложите усилие в 100 Н.

• Регулировочное значение:
• Затяните натяжитель ремня.Момент затяжки:25 Нм
• Проверьте и произведите повторную регулировку, если необходимо.

Регулировка натяжения ремня, поликлиновой ремень генератора

Приложите усилие в 100 Н.

• Регулировочное значение:
• Затяните стопорный болт (А).Момент затяжки:23 Нм
• Проверьте и произведите повторную регулировку, если необходимо.
