Замена электродвигателя стеклоочистителя правой фары (1992, 1993)

Не относится к автомобилям с кондиционером или с фарами с двумя лампами. Операции для автомобилей с кондиционером и/или с фарами с двумя лампами смотрите LAK1 - LAK15 Замена электродвигателя стеклоочистителя правой фары.

Примечание: Установите специальное устройство подавления радиопомех, если оно было установлено до этого.

Демонтаж

• Зажигание выключено.

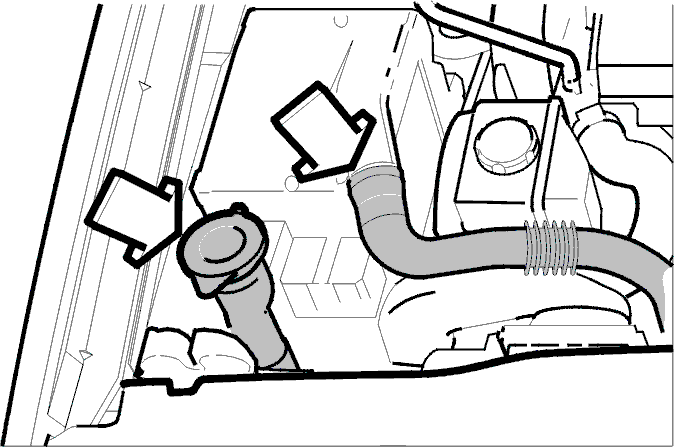

• Передний воздуховод от блока модулей управления моторного отсека.
• Снимите наполнительную трубку бачка жидкости омывателя.

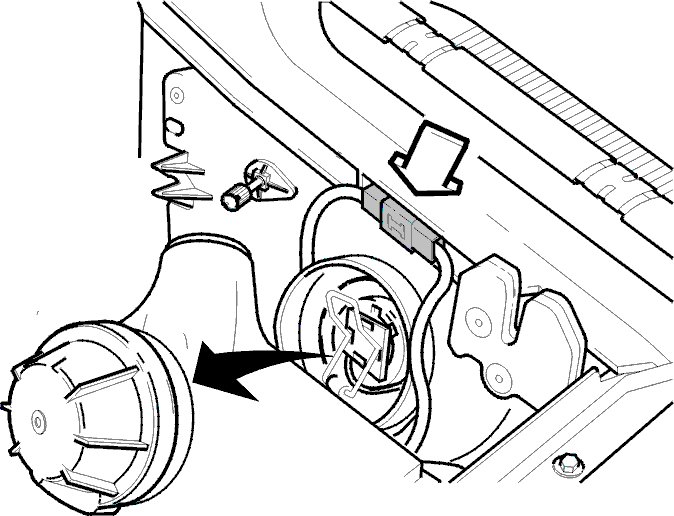

• Снимите крышку корпуса фары.
• Отсоедините разъем электродвигателя омывателя. Разъем находится вверху в передней части.

• Поверните вниз крышку крепления рычага стеклоочистителя.
• Отвинтите гайку, затем снова завинтите ее на несколько оборотов для защиты резьбы вала механизма стеклоочистителя.
• Отсоедините рычаг стеклоочистителя, для чего удерживайте универсальным зажимом гайку и стяните рычаг стеклоочистителя.
• Отвинтите гайку.
• Снимите рычаг стеклоочистителя.
• Отсоедините шланг омывателя.
• Вытащите ленту под фарой, возьмите ленту за внутреннюю часть и осторожно вытяните ее до полного отделения.

Примечание: Проявляйте осторожность при отделении ленты фары, чтобы не повредить лакокрасочное покрытие бампера.

• Отвинтите винты электродвигателя стеклоочистителя.

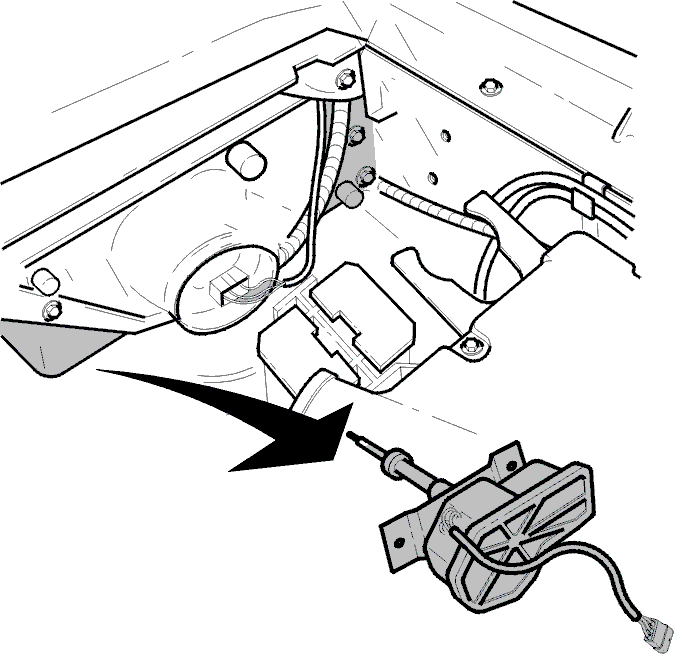

• Снимите электродвигатель стеклоочистителя, вытяните его через моторный отсек.

Установка

Установите:

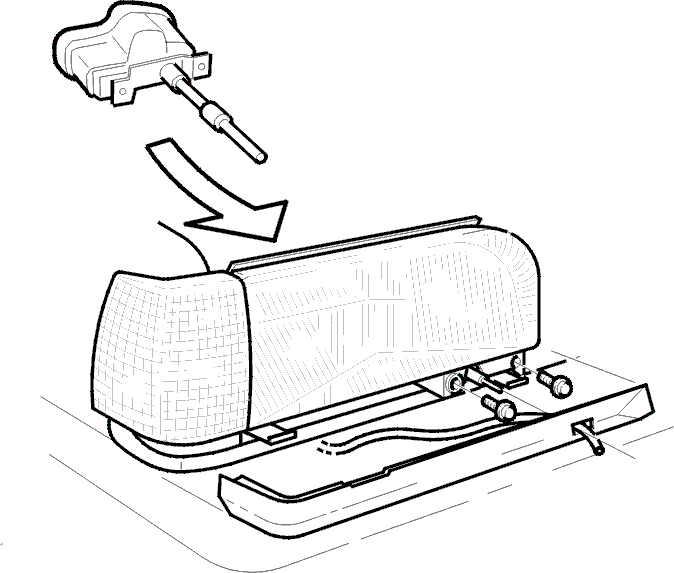

• Электродвигатель стеклоочистителя, винты электродвигателя стеклоочистителя.
• Ленту под фарой, вставьте направляющий штифт и вдвиньте все на место.

Примечание: Убедитесь, что не пережаты провода и шланги.

• Подключите разъем электродвигателя стеклоочистителя и вставьте его в кронштейн спереди.

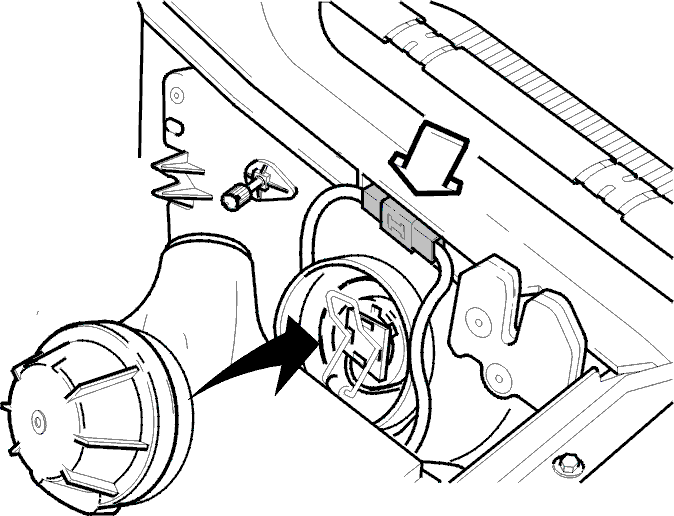

• Крышку корпуса фары.

Установите:

• наполнительную трубку бачка жидкости омывателя.
• передний воздуховод блока модулей управления.

• Убедитесь, что уплотнение наполнительной трубки расположено заподлицо с бачком для жидкости омывателя.

• Установите шланг омывателя и рычаг стеклоочистителя.

Примечание: Перед установкой рычага стеклоочистителя убедитесь, что электродвигатель вернулся в исходное положение и что шланг омывателя не пережат.

• Завинтите гайку пальцами.
• Отрегулируйте положение рычага стеклоочистителя: при затягивании скребок должен быть расположен непосредственно под стопором. Момент затяжки 4 Нм.
• Поднимите рычаг стеклоочистителя над стопором.
• Проверьте работу стеклоочистителей фар.
