Замена электродвигателя стеклоочистителя правой фары (1992, 1993)

Автомобили с кондиционером и/или с фарами с двумя лампами.

Примечание: Установите специальное устройство подавления радиопомех, если оно было установлено до этого.

Демонтаж

• Зажигание выключено.

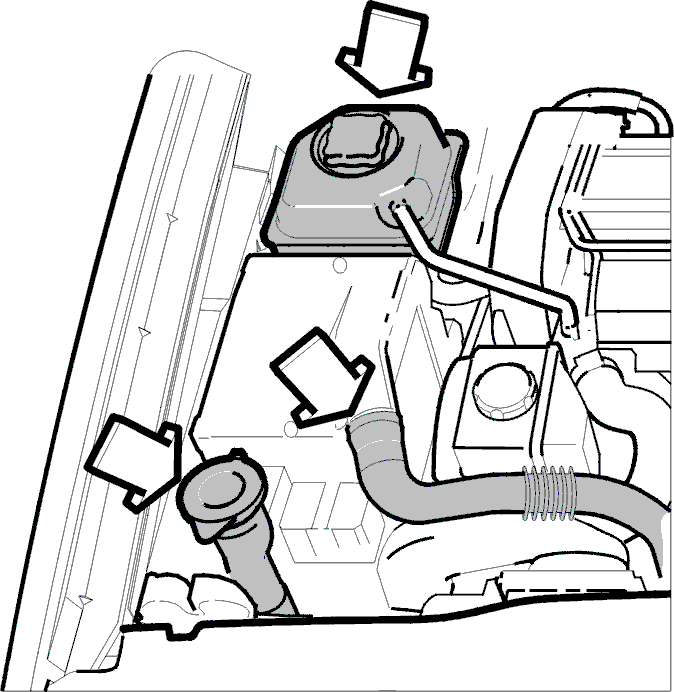

• Отсоедините передний воздуховод от блока модулей управления в моторном отсеке.
• Снимите наполнительную трубку бачка жидкости омывателя.
• Снимите расширительный басок, для чего потяните его вверх.

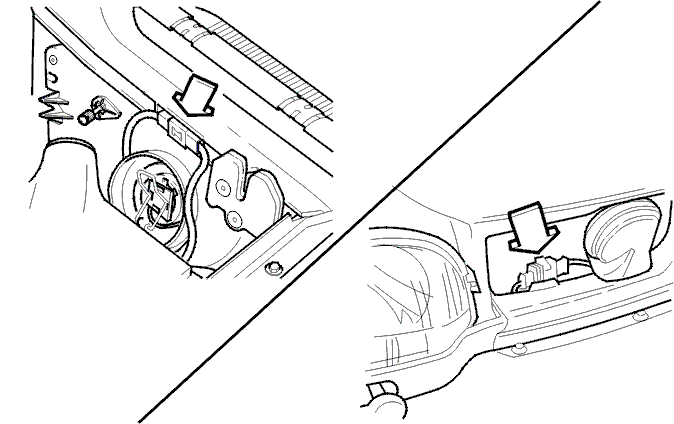

• Отсоедините разъем электродвигателя омывателя. Разъем находится в передней части над корпусом группы фонарей или спереди радиатора, в зависимости от модели.

• Поверните вниз крышку крепления рычага стеклоочистителя.
• Отвинтите гайку, затем снова завинтите ее на несколько оборотов для защиты резьбы вала механизма стеклоочистителя.

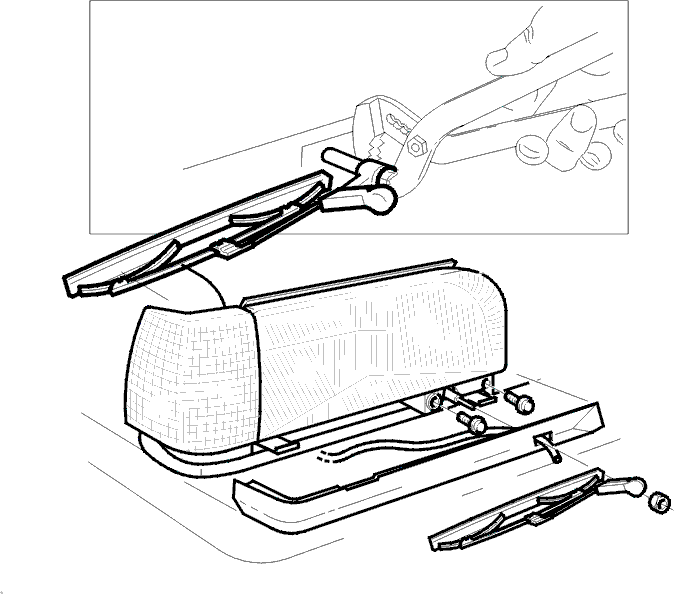

• Отсоедините рычаг стеклоочистителя, для чего удерживайте универсальным зажимом гайку и стяните рычаг стеклоочистителя.
• Отвинтите гайку.
• Снимите рычаг стеклоочистителя.
• Отсоедините шланг омывателя.
• Вытащите ленту под фарой, возьмите ленту за внутреннюю часть и осторожно вытяните ее до полного отделения.

Примечание: Проявляйте осторожность при отделении ленты фары, чтобы не повредить лакокрасочное покрытие бампера.

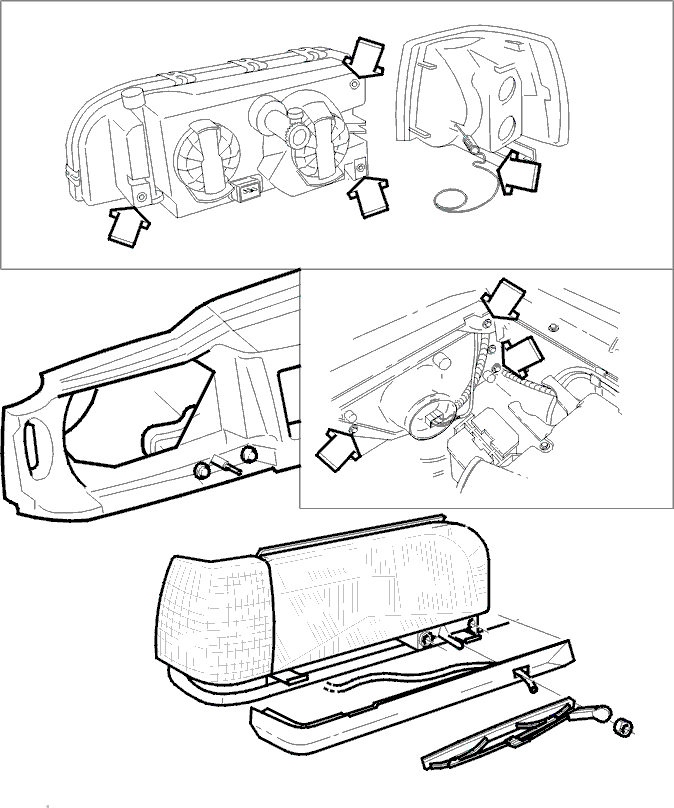

• Отвинтите винты электродвигателя стеклоочистителя.

• Отметьте положение замка крышки капота.
• Отвинтите винты, отогните замок крышки капота вниз.

• Снимите указатели поворотов/стояночный фонарь.
• Отсоедините разъем.

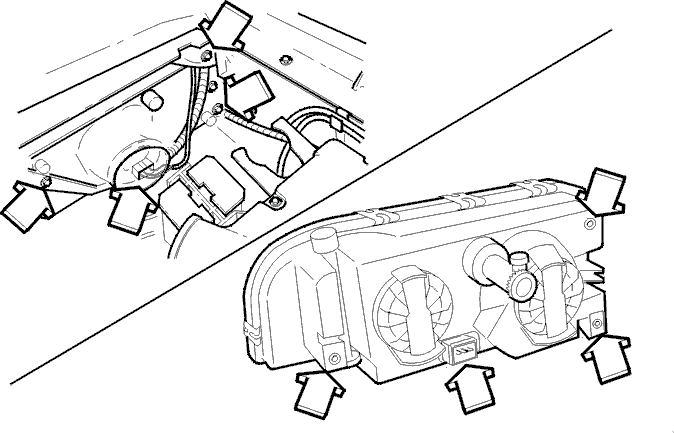

• Отсоедините разъем фары/галогенной дампы. Разъем подключается непосредственно к галогенной лампе в верхней группе и к нижней части корпуса фары нижней группы фонарей.
• Отвинтите винты фары.
• Снимите фару.

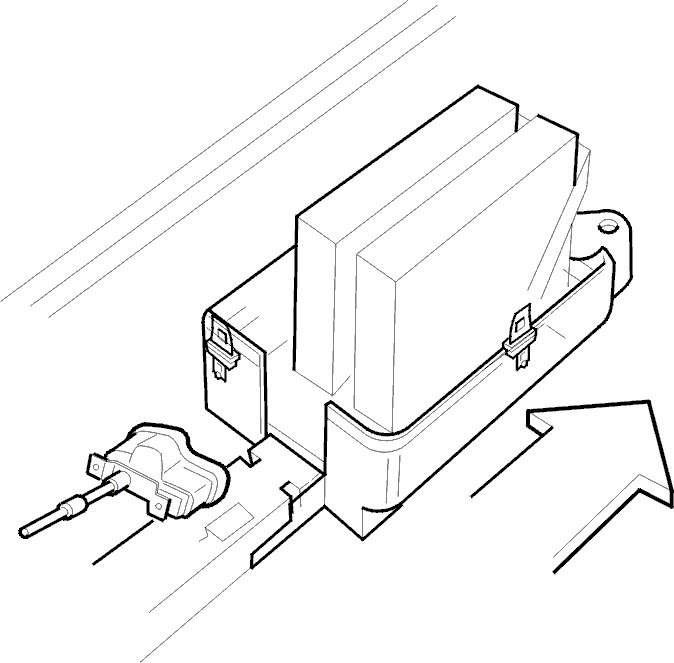

• Отсоедините DLC от крепления в блоке модулей управления.
• Отвинтите верхний винт крепления блока модулей управления.

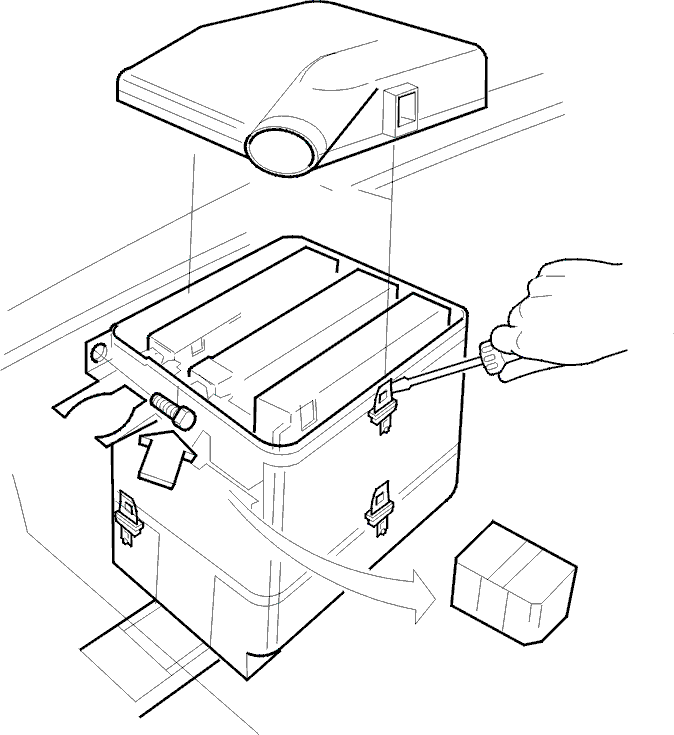

• Отделите крышку блока модулей управления, откройте металлический зажим с помощью отвертки.

• Отогните зажим с нижней части блока модулей управления для освобождения центральной части блока модулей управления.
• Осторожно вытащите центральную часть блока модулей управления вверх.

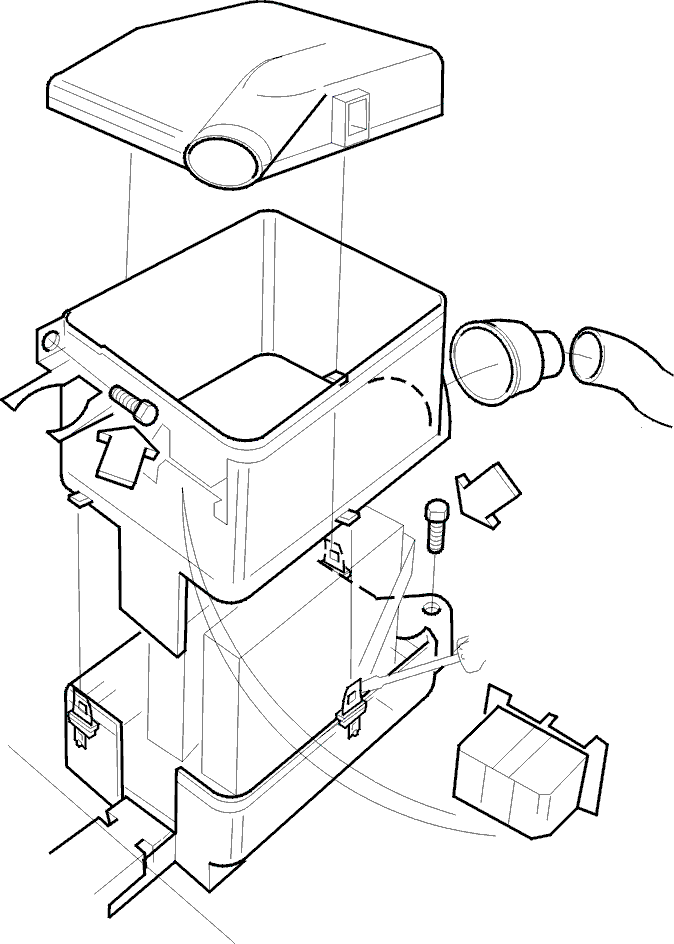

• Отделите держатель заднего воздуховода блока модулей управления.
• Отвинтите задний крепежный винт.

• Потяните нижнюю часть блока модулей управления назад до освобождения от пластины в передней части блока модулей управления.
• Потяните блок модулей управления назад и поднимите кабелепровод вверх для получения доступа к электродвигателю стеклоочистителя.
• Снимите электродвигатель стеклоочистителя. Вытащите его изнутри моторного отсека, для облегчения вытаскивания поверните электродвигатель стеклоочистителя на 1/2 оборота.

Установка

• Установите электродвигатель стеклоочистителя.

Примечание: Убедитесь, что не пережаты шланги и провода.

• Завинтите винты электродвигателя стеклоочистителя.
• Подключите разъем электродвигателя стеклоочистителя и вставьте в зажим, как и раньше.

• Отрегулируйте положение кабелепровода, чтобы он проходил между кузовом и передней частью.
• Снова установите блок модулей управления, вставьте его спереди под пластину корпуса блока.

Установите:

• привинтите задний крепежный винт.
• держатель заднего воздуховода блока модулей управления.
• вставьте центральную часть блока модулей управления, чтобы блоки управления попади в направляющие прорези. Вдавите до защелкивания зажимов.
• крышку блока модулей управления. Убедитесь, что зафиксировались зажимы.
• привинтите верхний крепежный винт.
• DLC.

Примечание: Проявляйте осторожность, чтобы не повредить модули управления или блок модулей управления. Убедитесь, что верхняя и нижняя части блока модулей управления плотно прилегают и что зажимы надежно зафиксированы.

Установите:

• присоедините передний воздуховод к блоку модулей управления в моторном отсеке.
• расширительный бачок.
• наполнительную трубку бачка жидкости омывателя.

• Наполните бачок для жидкости омывателя и убедитесь, что наполнительная трубка герметично присоединена к бачку.

Установите:

• фару, винты, указатели поворотов/стояночный фонарь.
• подключите разъем к фаре.
• ленту под фарой, вставьте направляющий штифт и вдавите все на место.
• рычаг стеклоочистителя, завинтите гайку пальцами.

Примечание: Перед установкой рычага стеклоочистителя убедитесь, что электродвигатель вернулся в исходное положение и что шланг омывателя не пережат.

• Отрегулируйте положение рычага стеклоочистителя: при затягивании скребок должен быть расположен непосредственно над стопором. Момент затяжки 4 Нм.
• Поднимите рычаг стеклоочистителя над стопором.
• Проверьте стеклоочистители фар.
• Проверьте работу стеклоочистителей фар, при необходимости отрегулируйте.
