Замена электродвигателя подьемного механизма и кабеля бокового окна

Снятие электродвигателя подьемного механизма с кабелем с кассеты подьемного механизма окна с сервоприводом стекла

Осторожно: Электродвигатель подьемного механизма должен не работать при не натянутых кабелях, так как они могут застрять в электродвигателе.

Снимите:

• дверную панель.Двери и боковые окна.
• кассету подьемного механизма окна с сервоприводом стекла из двери.Двери и боковые окна.
• стекло из кассеты подьемного механизма окна с сервоприводом стекла.

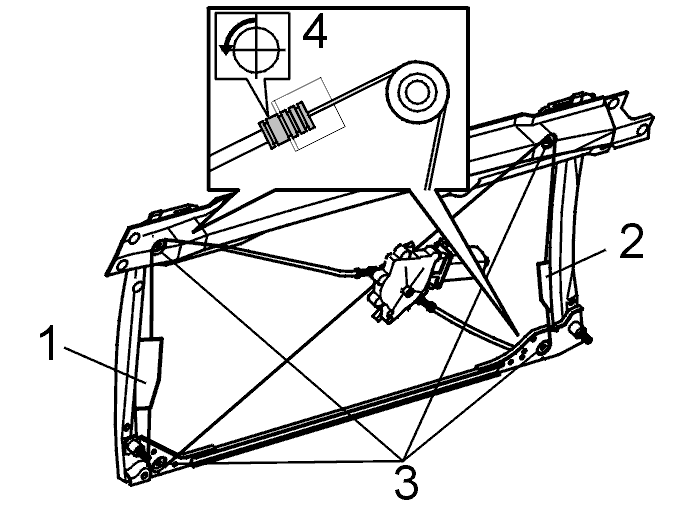

Поверните регуляторы крышки кабелей (4) на четверть оборота и вытащите их.

Снимите:

• кабеля с рамы (1).

Примечание: Положение регулировочного винта на раме (1) должно остаться неизменным при замене электродвигателя подьемного механизма. Это облегчает регулировку окна, когда кассета подьемного механизма окна с сервоприводом стекла находится в двери.
- кабеля с четырех колес (3).
- винты на раме (2), так чтобы можно было снять с нее кабель.

Замените электродвигатель и кабеля.

Снятие кабелей с электродвигателя

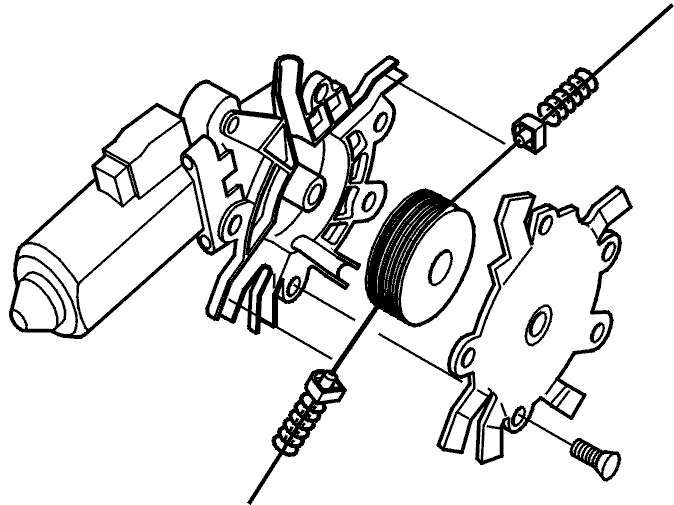

Выверните 5 винтов и снимите крышку электродвигателя подьемника окна с сервоприводом стекла.Снимите кабельный барабан с 2 кабелями. Барабан держится на шлицах.

Примечание: Если кабеля сняты пока стекло находится в верхнем положении, задний кабель закручен вверх на четыре оборота.

Установка кабелей на электродвигатель

Поместите задний кабель на три верхние обмотки на кабельном барабане и передний кабель на оставшуюся обмотку.

Установите:

• кабельный барабан на шлицы и установите крышку.
• 5 винтов.

Установка электродвигателя подьемного механизма с кабелями в кассету механизма окна с сервоприводом стекла

Убедитесь в том что кабель проведен вокруг всех четырех колес.Закрепите кабеля в раме (1).Отрегулируйте натяжение кабеля используя два регулятора крышки кабеля­ (4).Измерьте расстояние с нижней стороны направляющей до нижней стороны рамы (1).Закрепите кабель к раме (2) и вручную затяните винт. Расстояние от низа направляющей до низа рамы (2) должно быть на 25 мм больше чем соответствующее расстояние до другой рамы (1).Затяните кабельный винт на раме (2).Другие регулировки:Двери и боковые окна.

Установите:

• окно на кассету подьемного механизма окна с сервоприводом стекла.
• кассету подьемного механизма окна с сервоприводом стекла на дверь.Двери и боковые окна.
• дверную панель.Двери и боковые окна.
