Двери и боковые окна

Панель двери

Выверните 1 винт из ручки (см. следующую иллюстрацию).Используйте отвертку с наконечником шириной 10 мм. Загните наконечник под углом 90°.Отделите окантовку в порядке, указанном на иллюстрации.Осторожно отделите окантовку, нажав зажимы внутрь по направлению к центру окантовки и осторожно потянув наружу при помощи загнутой отвертки.

Примечание: Оберегайте панель двери.

Снимите:

• панель дверного зеркала
• 6 нажимных зажимов на нижней кромке двери
• 2 нажимных зажима в боковой части двери.

Нажмите на накладку замка на нижней части вещевого лотка центральной консоли. Вытяните нижний край панели.Выньте панель. Начните с заднего края панели. Панель крепится 2 внутренними зажимами на заднем и переднем краях.Уплотнительная накладка может выниматься вместе с панелью при снятии. Снимите меньший молдинг в уплотнительной накладке.

Рукой придавите панель управления механизма окна с сервоприводом стекла изнутри вверх.Отсоедините разъемы.

Новая запасная панель на стороне водителя
На запасных панелях нет готовых вырезов для управления зеркала с электроприводом. Имеется только штамп на задней стороне панели.Выполните следующее:

• Вырез для управления зеркалом с электроприводом должен быть 23,5 x 29 мм
• Вырежьте заднюю часть картона вдоль перфораций с помощью маленького острого ножа.

Осторожно: Сперва прорежьте картон в панели, от задней части до кожаной / матерчатой поверхности.
- Уберите вырезанный картон
- Прорежьте матерчатую / кожаную поверхность с задней стороны панели.

Установка
Если уплотнительная накладка была вынута вместе с панелью при снятии, установите меньший молдинг на верхний элемент кассеты двери, прежде чем устанавливать уплотнительную накладку.Меньший молдинг должен начинаться приблизительно в 15 см от задней кромки двери (секция с двойным металлическим листом).

Подсказка: Молдинг устанавливать легче, если он смазан мыльным раствором.

Снятие кассеты механизма стеклоподъемника переднего окна с сервоприводом стекла

Примечание: Проверьте, есть ли шайбы на крепежных винтах между внутренней панелью и кассетой механизма стеклоподъемника окна с сервоприводом стекла. Если это так, посчитайте шайбы. Установите такое же количество шайб для каждого винта крепления между внутренней панелью и кассетой механизма стеклоподъемника окна с сервоприводом стекла, какое было до снятия.

Примечание: Для того, чтобы вытащить кассету, окно должно быть поднято. Если окно находится в нижнем положении по причине неисправного электродвигателя или троса, трос, непосредственно подсоединенный к электродвигателю, должен быть отрезан. Чтобы заменить электродвигатель и трос.Замена электродвигателя подъемного механизма и троса бокового о кна Раздел 3 (35-38), Освещение, измерительные приборы и другое электрическое оборудование, C70.

Примечание: Передний регулировочный винт не должен быть вдавлен в направляющую.

Снимите:

• разъем
• 5 винтов громкоговорителя
• 4 винта (С) внутренней ручки двери
• звукоизоляционные накладки

Подсказка: Соскребите звукоизоляционные накладки с помощью шпателя для пластиковой шпатлевки.
- 1 гайку (D) и 1 винт (Е) с фиксирующего кронштейна
- разъем и оставшиеся гайки (D) электродвигателя подъемного механизма
- оставшийся винт (Е) блока SIPS в нижней кромке двериВытащите блок системы SIPS

Примечание: Некоторые автомобили с номерами шасси 329 -604 имеют стандартные болты и шайбы вместо регулировочных винтов. Замените регулировочными винтами.
- контргайки (А) на оба регулировочных винта. Удерживайте с помощью отвертки torx. Ввинтите оба регулировочных винта настолько, насколько они войдут.

Примечание: Передний регулировочный винт не должен быть вдавлен в направляющую. Ввинтите слегка рукой, пока он не прихватится.
- 6 винтов (B) и (F) в верхнем крае двери, удерживающих кассету в двери.

Выньте кассету механизма окна с сервоприводом стекла.

Осторожно: Старайтесь не повредить панель двери при вынимании кассеты из двери. Вдвоем легче поднимать кассету.

Установка кассеты механизма стеклоподъемника переднего окна с сервоприводом стекла

Поднимите кассету механизма стеклоподъемника окна с сервоприводом стекла на место.

Осторожно: Старайтесь не повредить панель двери при установке кассеты в дверь. Гораздо легче, когда двое человек вставляют кассету.

Примечание: Поверните электродвигатель так, чтобы он встал в правильное положение, прежде чем вставлять кассету механизма стеклоподъемника окна с сервоприводом стекла.

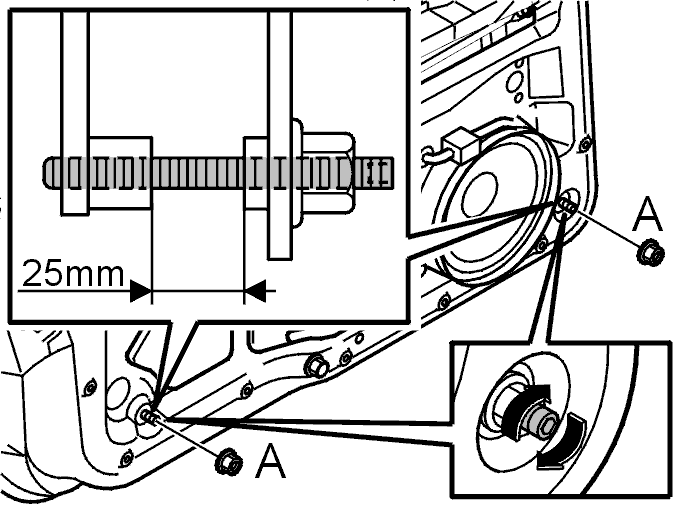

Вывинтите регулировочные винты так, чтобы между кассетой механизма стеклоподъемника окна с сервоприводом стекла и регулировочным винтом образовался промежуток в25 мм. Смотрите иллюстрацию.

Подсказка: Сделайте прокладку толщиной 25 мм, например из металлического листа, чтобы облегчить измерение расстояния между кассетой механизма стеклоподъемника окна с сервоприводом стекла и регулировочным винтом.

Установите 6 винтов (B) и (F) кассеты механизма стеклоподъемника окна с сервоприводом стекла в верхний край двери.Прежде, чем затягивать 5 винтов (В) и винт (F), дверь нужно закрыть, чтобы сохранить хорошую центровку. Затяните винты (В). Затяните до25 Н·м. Затяните винт (F). Затяните до6 Н·м.

Примечание: Кассета механизма стеклоподъемника окна с сервоприводом стекла является частью системы защиты при столкновении.

Подсказка: Используйте герметик для резьбы, чтобы обеспечить надежность винтового соединения.

Установите контргайки (А) на оба регулировочных винта. Удерживайте с помощью отвертки torx.

Подсказка: Используйте изогнутый ключ.

Звукоизоляционная панель

Для того, чтобы система звуковоспроизведения обеспечивала высокое качество звучания, и чтобы свести к минимуму дорожный шум, важно, чтобы звукоизоляционные накладки в дверях были целы и правильно присоединены к дверям.

Осторожно: Если звукоизоляционная панель повреждена, ее следует заменить.

Регулировка дверей и боковых окон

Чтобы отрегулировать двери и боковые окна, см. VIDA:Регулировка дверей и боковых окон.
