Регулировка дверей и боковых окон

Окно в кассете механизма стеклоподъемника переднего окна с сервоприводом стекла

Примечание: Для того, чтобы правильно произвести регулировку окна по вертикали и по горизонтали, оно должно быть привинчено на место следующим образом.

Отрегулируйте высоту рамы. Смотрите Замена электродвигателя подъемного механизма и троса бокового о кна Раздел 3(35-38), Освещение, измерительные приборы и другое электрическое оборудование, C70.Обе рамы (А) должны касаться направляющих (В).Поместите нижние шайбы (С) в их канавки.Установите окно, верхнюю шайбу (D) и шайбу (Е).Затяните винты пальцами.Вдавите окно до стопороного выступа.Затяните винты.Чтобы заменить электродвигатели подъемного механизма и тросы, см.Замена электродвигателя подъемного механизма и троса бокового о кна Раздел 3(35-38), Освещение, измерительные приборы и другое электрическое оборудование, C70.

Регулировка переднего бокового окна в вертикальном направлении

Отрегулируйте верхнее положение окна, когда кассета находится на своем месте в двери. Высота может быть отрегулирована только с помощью регулировочного винта на раме (А).Панель двери должна быть снята перед любой регулировкой, см.Двери и боковые окна.

Первоначальное положение

• Регулировочный винт для регулировки высоты должен находиться в том же положении, как и при снятых тросах
• Рама (В) без регулировочного винта не должна крепиться на тросе.

Продолжение

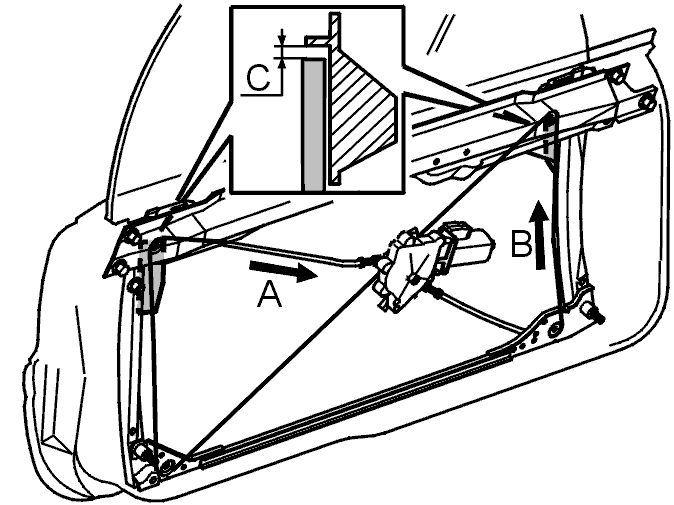

Подсоедините заново разъем электродвигателя и включите зажигание.Поднимите окно так, чтобы регулировочный винт на раме (А) еле касался упора в верхней части двери.Передний упор должен остановиться в2 мм(см. расстояние (С) на иллюстрации) от заднего упора. Если передний ограничитель останавливается первым, электродвигатель продолжает работать с тем, чтобы задний ограничитель достиг верхней точки.Расстояние между нижним краем направляющей и нижним краем рамы должно быть на 25 мм больше, чем соответствующее расстояние на другой раме. Смотрите Замена электродвигателя подъемного механизма и троса бокового о кна Раздел 3 (35-38), Освещение, измерительные приборы и другое электрическое оборудование, C70.Отметьте трос на нижнем крае рамы (В) фломастером.Немного опустите окно.Затяните винт блокирующий раму (В) к тросу у отметки фломастером.При необходимости, отрегулируйте регулировочный винт на раме (А).Выровняйте дверное зеркало так, чтобы получилась прямая линия между дверью и дверным зеркалом. Проверьте уплотнение между дверным зеркалом и уплотнительной накладкой.Проверьте на наличие утечек между окном и уплотнительной прокладкой согласно переднее боковое окно.

При закрывании двери, когда оконное стекло проходит наружный край резиновой полоски, расстояние (А) должно быть2 ммпо вертикали между окном и молдингом. Отмерьте350 ммот заднего края бокового окна (В).

Когда дверь закрыта, с окном происходят две вещи:

• Окно прижимается к уплотнительной накладке
• Благодаря своей конструкции, окно прижимается вверх.

Осторожно: Окно должно быть правильно отрегулировано для того, чтобы оно не оказалось снаружи отделочной накладки, когда дверь закрыта.

Дверное зеркало регулируется в последнюю очередь, после подгонки окна к уплотнительным накладкам.

Регулировка переднего бокового окна в горизонтальном направлении

Окно может быть горизонтально отрегулировано при помощи двух винтов в нижнем крае кассеты.Панель двери должна быть снята перед любой регулировкой, см.Двери и боковые окна.

Проверка уплотнения, переднее боковое окно

Убедитесь, что окно плотно прилегает к уплотнительной накладке по окружности проема двери. Сложите листок бумаги вдвое и вытяните ее. Должно быть тяжело вытянуть бумагу, но не настолько тяжело, чтобы она порвалась.Необходимое усилие должно быть между 8 -22 Н.Используйте бумагу, чтобы убедиться, что окно соприкасается с уплотнительной накладкой по всему периметру окна.

Побрызгайте водой на верхнюю часть уплотнительной накладки стойки В.Закройте дверь так, чтобы она находилась в первом зафиксированном положении. Дверь не должна быть полностью закрыта.Угол окна должен прилегать к облицовке стойки В.Должен образоваться водяной валик, если окно плотно прилегает к уплотнительной накладке, см. иллюстрацию. Водяной валик должен быть максимум 50 мм длиной, см. иллюстрацию. Ширина и форма валика могут варьироваться в пределах 3-6 мм.Если дверь не прилегает достаточно плотно, отрегулируйте окно.

Побрызгайте водой на всю уплотнительную прокладку стойки В.Полностью закройте дверь.Задняя часть окна должна прилегать ко всей уплотнительной прокладке стойки В.Должен образоваться водяной валик, если окно плотно прилегает к уплотнительной накладке, см. иллюстрацию. Водяной валик должен начинаться не дальше 10 мм вниз от верхнего края окна и проходить вдоль всей стойки В. Ширина и форма валика могут варьироваться в пределах 3-10 мм.Если дверь не прилегает достаточно плотно, отрегулируйте окно.

Повторите вертикальную и горизонтальную регулировку, пока окно не будет расположено правильно по отношению к уплотнительной накладке.Когда окно находится в правильном положении, зафиксируйте регулировочные винты с помощью контргаек на нижнем крае кассеты механизма стеклоподъемника окна с сервоприводом стекла.

Регулировка дверей

• Двери должны легко открываться и закрываться
• Кромки двери должны быть заподлицо с наружной поверхностью кузова. Передняя кромка двери должна быть утоплена на 0-1,5 мм по отношению к переднему крылу, а задняя кромка двери должна выступать за кузов на 0-1,5 мм.

Положение двери в горизонтальном направлении может быть отрегулировано посредством установки или снятия прокладок на верхних или нижних петлях.0,3 и 0,5 мм прокладки поставляются как запасные части.
