Замена электродвигателей

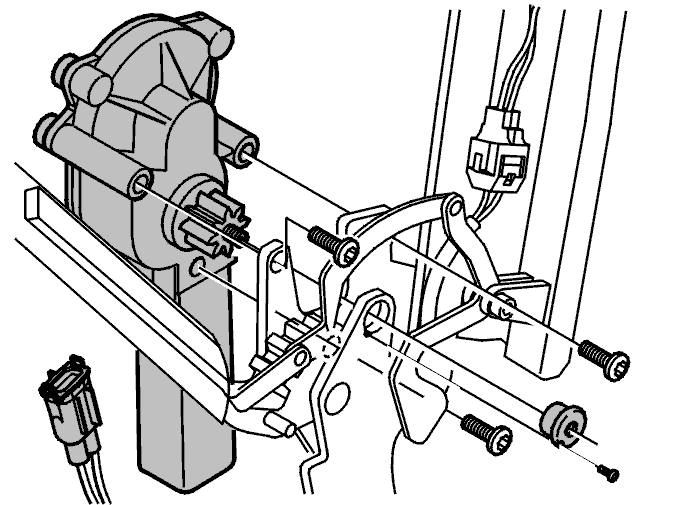

Снятие электродвигателя откидного верха

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Отсоедините газовую стойку от фланца.Выверните 3 винта из крепления электродвигателя откидного верха.Поверните и вытяните блок электродвигателя.Замените электродвигатель.

Подсказка: Используйте специальный инструмент🔧 VINKELSKRUVMEJSEL TORX T20и храповик для того, чтобы вывернуть винты из крепления электродвигателя откидного верха.

Снимите:

• электродвигатель ребра натяжного устройства, см.Снятие электродвигателя натяжной дуги
• потенциометр откидного верха на правой стороне. См.Замена потенциометра
• разъем
• ленточный хомут.

Установка электродвигателя откидного верха

Установите в обратном порядке.Используйте новый ленточный хомут проводки.

Снятие электродвигателя переднего замка

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Снимите:

• крышку электродвигателя переднего замка в откидном верхе
• разъем
• 2 гайки крепления электродвигателя замка.

Примечание: Удерживайте, так чтобы резиновое крепление электродвигателя не было повреждено.

Установите электродвигатель под углом и вытяните тросы привода из блокировки.Снимите тросы привода, закрепленные шлицевым соединением.Замените электродвигатель.

Установка электродвигателя переднего замка

Установите в обратном порядке.

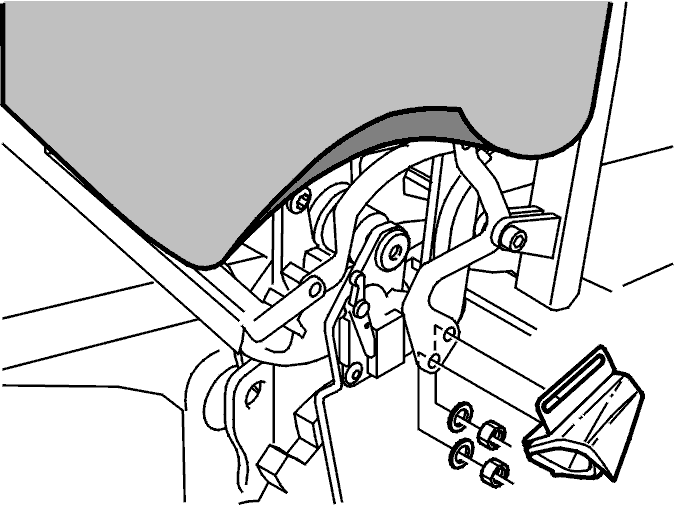

Снятие электродвигателя натяжной дуги

Установите откидной верх в положение, показанное на иллюстрации.Задние боковые окна должны быть опущены при снятии электродвигателя натяжной дуги.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Выверните 3 винта хомута.

Снимите:

• уплотнительную накладку заднего бокового окна, см.Замена уплотнителей
• 2 гайки треугольного уплотнения на креплении натяжной дуги.

Отогните пластмассовую полоску и материал в том месте, где была размещена уплотнительная полоска.

Снимите:

• ленточные хомуты проводки
• разъем
• стопорный винт
• латунную втулку
• 3 винта электродвигателя натяжной дуги.

Замените электродвигатель.

Примечание: Опустите натяжную дугу вручную. Натяжная дуга должна быть почти закрытой для того, чтобы снять электродвигатель.

Установка электродвигателя натяжных дуг

Установите в обратном порядке.Используйте новые ленточные хомуты проводки.

Снятие электродвигателя заднего фиксатора

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Выверните 12 винтов из кронштейна электродвигателей.Наклоните кронштейн электродвигателей вперед.

Примечание: Кронштейн электродвигателей может быть закреплен бутиловой лентой.

Нагрейте металл при помощи термовоздушного пистолета.

Снимите:

• 2 гайки электродвигателя
• блокировку тросов.

Примечание: Удерживайте, так чтобы резиновое крепление электродвигателя не было повреждено.

Замените электродвигатель.

Примечание: Убедитесь, что тросы привода не сдвигаются при замене электродвигателя.

Установка электродвигателя заднего фиксатора

Установите в обратном порядке.

Подсказка: Следите за тем, чтобы тросы привода были должным образом закреплены перед установкой электродвигателя.

Управляйте откидным верхом вручную. См.Аварийное функционирование.

Снятие электродвигателя замка крышки

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Выверните 12 винтов из кронштейна электродвигателей.Наклоните кронштейн электродвигателей вперед.

Примечание: Кронштейн электродвигателей может быть закреплен бутиловой лентой.

Нагрейте металл при помощи термовоздушного пистолета.

Отверните 3 гайки электродвигателя.

Примечание: Удерживайте, так чтобы резиновое крепление электродвигателя не было повреждено.

Замените электродвигатель.

Примечание: Убедитесь, что тросы привода не сдвигаются при замене электродвигателя.

Установка электродвигателя замка крышки

Примечание: Не забудьте разделительную шайбу. Если шайба не установлена, не будет функционирования.

Если тросы привода сдвинулись, отрегулируйте таким образом, чтобы измерение А = 45 мм от кромки.

Примечание: Это измерение должно быть одинаковым с обеих сторон. Замок должен быть открыт.

Примечание: Следите за тем, чтобы фланцы на тросе были выровнены в гнезде электродвигателя.

Установите в обратном порядке.Управляйте откидным верхом вручную. См.Аварийное функционирование.Проверьте, щелкает ли замок одновременно с открыванием и запиранием левой и правой сторон.Убедитесь, что замки находятся в одинаковом положении. Если нет, поверните один из замков и попробуйте снова.
