Замена двигателя, перестановка компонентов (B4204S2)

Снятие стартера

Снимите:

• защиту
• кронштейн впускного коллектора
• проводку со стартера
• винты
• стартер.

Снятие коробки передач

Атоматические коробки передач, снимите:

• винты, удерживающие турбонагнетатель (TC)
• винты в винтовом соединении между двигателем и коробкой передач.

Внимание: Подъемные приспособления🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)и🔧 FIXTUR (I/URLYFT-VÄXELLÅDOR) M56,AW50-42должны использоваться, чтобы избежать повреждения.

Снимите:

• жгут проводов с коробки передач
• датчик частоты вращения коленчатого вала
• защитную крышку.

Снятие сцепления

См. VIDA, функциональная группа 4.

Снятие гибкой пластины и маховика

Сдвоенный маховик, см.Замена сдвоенного маховика (TMS).

Расположите двигатель на стенде

Используйте стенд для двигателя🔧 GOLVSTATIV (TILL FIXTURER)с креплением🔧 MOTORFIXTUR (UNIVERSAL).Снимите подъемные приспособления.

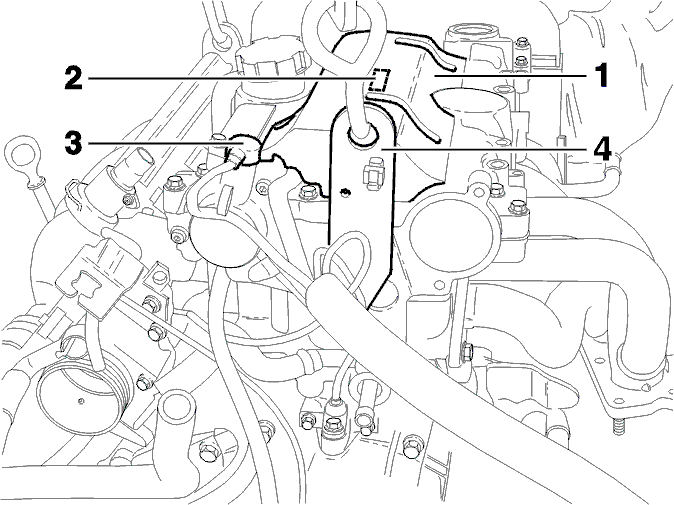

Перестановка компонентов, левая сторона

Переставьте:

1. верхнюю крышку распределительного механизма
2. катушки зажигания и кабели зажигания
3. датчик положения распределительного вала (CMP)
4. подъемную проушину.

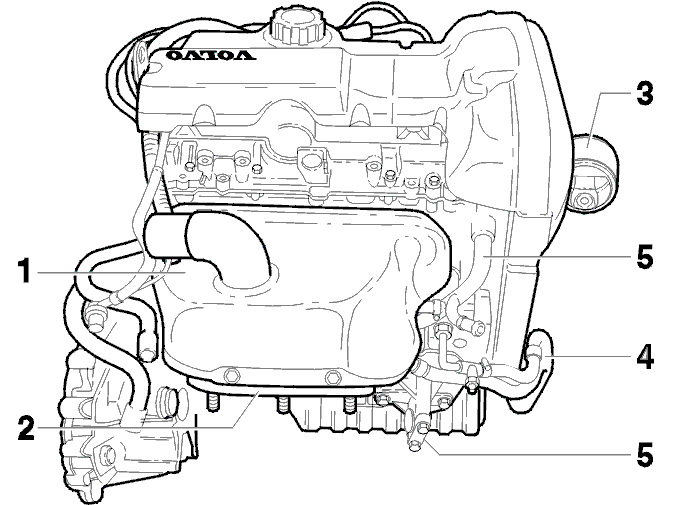

Перестановка компонентов, сторона выпуска

Переставьте:

1. крышку предварительного нагрева
2. коллектор
3. левое крепление двигателя
4. масляный радиатор с термостатом и шлангами
5. кронштейн подшипника приводного вала
6. водяной коллектор.

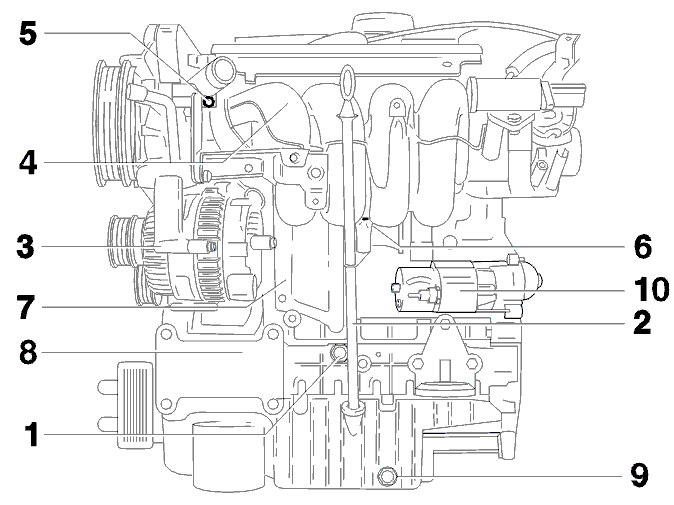

Перестановка компонентов, сторона впуска

Переставьте:

1. датчик давления масла
2. щуп для измерения уровня и трубку
3. генератор (GEN)
4. узел впускного коллектора
5. узел термостата
6. датчик детонации (KS)
7. пламегаситель и шланги
8. крепление двигателя и подъемную петлю
9. датчик температуры масла (где применимо)
10. проводку стартера.

Установка гибкой пластины и маховика

См.Замена сдвоенного маховика (TMS).

Установка сцепления

См. VIDA, функциональная группа 4.

Установка коробки передач

Автоматические коробки передач

• Затяните турбонагнетатель (TC). Затяните до50 Н·м.

Коробки передач с ручным управлением

• Затяните сцепление. Затяните до30 Н·м.

Установите:

• датчик частоты вращения коленчатого вала: Затяните до20 Н·м
• кабельный канал. Затяните.

Установка стартера

Установите:

• стартер. Затяните до50 Н·м
• опорный кронштейн впускного коллектора
• проводку
• защитную крышку.
