Замена датчика выбранной передачи (2001, 2002)

Снятие корпуса воздухоочистителя (ACL) и впускного коллектора

См.Проверка и регулировка датчика выбранной передачи.

Отсоедините трос коробки передач от рычага. Передвиньте трос в одну сторону

См.Проверка и регулировка датчика выбранной передачи.

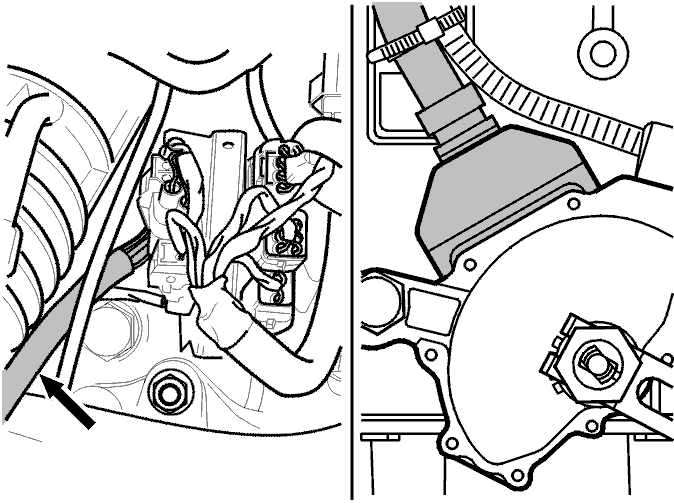

Снятие разъема с коробки передач

Отсоедините жгут проводов от коробки передач.Выверните винты блока предохранителей. Отодвиньте блок предохранителей в сторону.Перережьте 2 ленточных хомута.Разъедините разъем.Отсоедините разъем от кронштейна.

Снятие датчика выбранной передачи

Снимите:

• рычаг
• гайку, стопорную шайбу и резиновое уплотнение с датчика выбранной передачи.

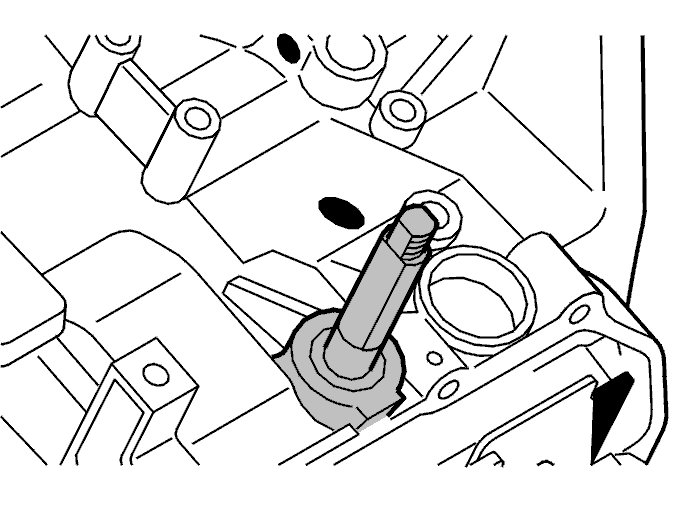

Снимите гайку кабельного канала. Поднимите кабельный канал и отведите в сторону.Выверните два винта из датчика положения передачи.Осторожно поднимите датчик из тяги механизма переключения передач.

Установка датчика выбранной передачи

Слегка затяните винты датчика.Установите резиновую шайбу, стопорную шайбу и гайку на соединение тяги механизма переключения передач.Затяните гайку.Зафиксируйте гайку стопорной шайбой.

Регулировка датчика выбранной передачи

См.Проверка и регулировка датчика выбранной передачи.

установка жгута проводов на коробку передач

• Расположите жгут проводов
• Вдавите разъем на свое место на кронштейне
• Подсоедините разъемы
• Закрепите жгут проводов при помощи 2 кабельных стяжек
• Расположите блок предохранителей и закрепите винтами на место.

Установка датчика выбранной передачи, продолжение

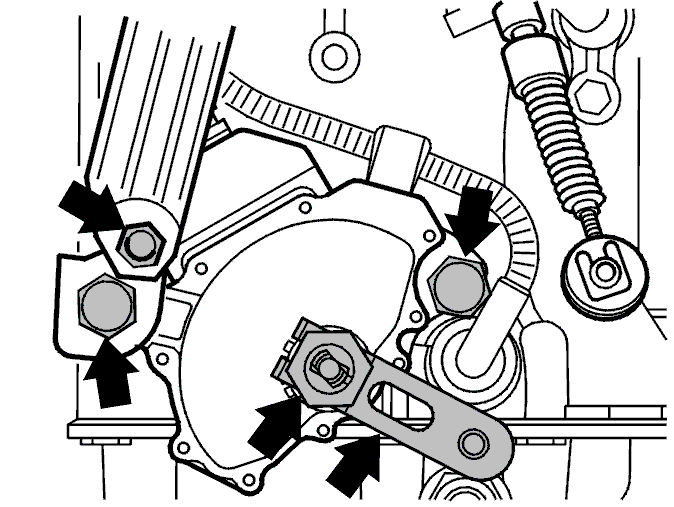

Установите:

• кабельный канал на винт. Затяните гайку. Затяните до25 Н·м
• рычаг на тягу механизма переключения передач. Затяните до16 Н·м
• трос переключателя передач на рычаг.

Установка корпуса воздухоочистителя (ACL) и впускного коллектора

См.Проверка и регулировка датчика выбранной передачи.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.
