Замена датчика выбранной передачи (1996, 1997)

Подготовка

Снимите:

• Аккумулятор
• Узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Полку аккумулятора

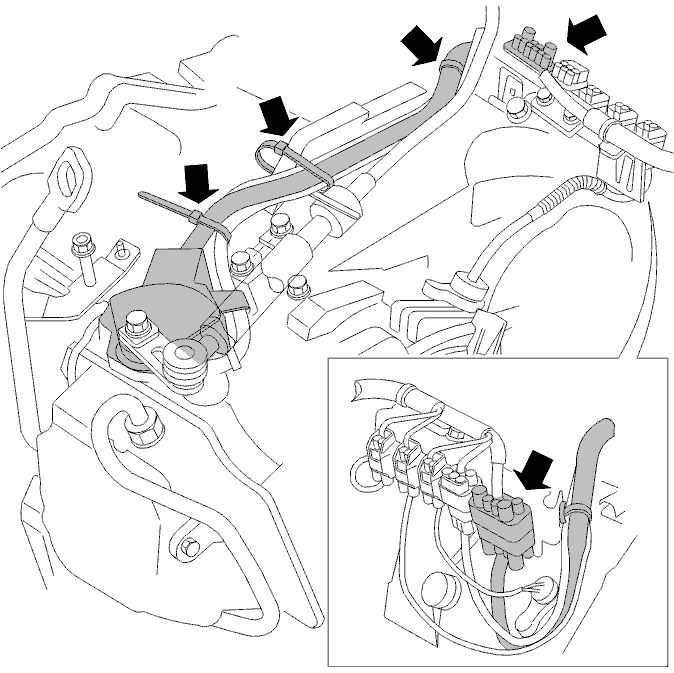

• Ленточные хомуты со жгута проводов датчика. (Хомуты могут использоваться повторно.)

Отсоедините (10-штырьковый) разъем датчика.

Снятие датчика выбранной передачи

Снимите:

• Трос коробки передач с рычага
• Рычаг
• Гайку, стопорную шайбу и резиновую шайбу тяги механизма переключения передач
• Трубку щупа для измерения уровня. Поднимите трубку и поверните ее в сторону.
• Винты (два) крепления датчика выбранной передачи

Осторожно поднимая, снимите датчик с тяги механизма переключения передач.Если металлический язычок на датчике выбранной передачи застревает на кронштейне троса коробки передач:Снимите кронштейн и отложите его в сторону.

Установка датчика выбранной передачи

Убедитесь, что держатель / прокладка на жгуте проводов соленоида находится на месте.Установите:

• Датчик. Затяните винты крепления пальцами.
• Резиновую шайбу, стопорную шайбу и гайку тяги механизма переключения передач.Зафиксируйте гайку шайбой.

Регулировка и проверка

Отрегулируйте датчик выбранной передачи согласно Проверка и регулировка датчика выбранной передачи.

Установка, продолжение

Установите:

• Кронштейн трубки щупа для измерения уровня. Убедитесь, что уплотнительное кольцо находится на месте. Затяните гайкуМомент затяжки: 25 Н·м
• Рычаг на тягу механизма переключения передач.Момент затяжки: 16 Н·м
• Трос коробки передач на рычаг вместе с шайбой и стопорным зажимом. Нанесите небольшое количество смазки (номер 1161241-3) на шейку вала рычага.Если кронштейн троса коробки передач был снят:Установите кронштейн и отрегулируйте трос коробки передач согласно Регулировка троса коробки передач.

Установка разъема / жгута проводов

Подсоедините разъем датчика выбранной передачи и установите его в кронштейн.Закрепите зажимом жгут проводов датчика к соленоиду и жгутам проводов датчика температуры масла.Закрепите зажимом жгут проводов под жгутом проводов коробки передач и датчиком выбранной передачи.

Установка компонентов моторного отсека

Установите:

• Полку аккумулятора
• Узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Аккумулятор

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.

Проверьте положения датчика выбранной передачи. Если невозможно использовать VCT 2000, как ручной проверочный прибор, используйте вместо него сканирующий прибор Volvo (ST) в качестве проверочного прибора. Чтобы подсоединить сканирующий прибор Volvo, см. Подсоединение сканирующего прибора Volvo (ST).
