Замена датчика положения дроссельной заслонки (ТР) (B4184SM)

Подготовка

• Снимите крышку двигателя.
• Снимите шланг воздухозаборника, см.Замена корпуса дроссельной заслонки (TB)

Снятие датчика положения дроссельной заслонки (ТР)

• Очистите сопрягаемые поверхности.
• Отсоедините разъем.
• Выверните два винта и выньте датчик положения дроссельной заслонки (ТР).
• Очистите корпус.

Установка датчика положения дроссельной заслонки (TP)

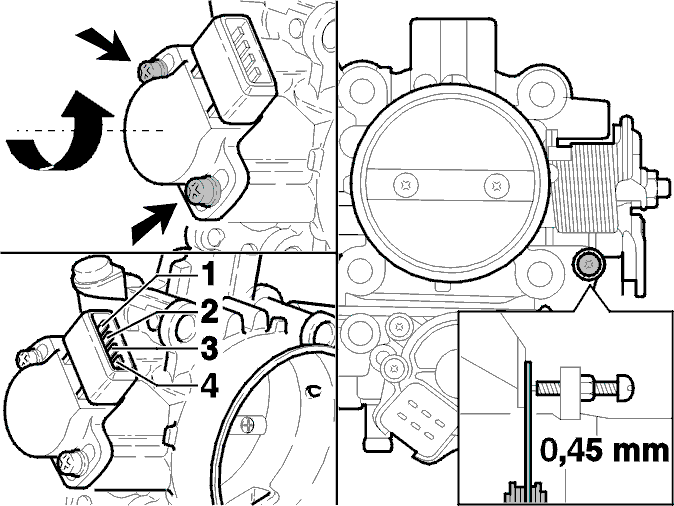

Установите датчик, см. иллюстрацию.Поворачивайте датчик влево до тех пор, пока два крепежных винта не совместятся с отверстиями для винтов. Затяните пальцами.Установите датчик положения дроссельной заслонки (ТР) в среднее положение.Отрегулируйте датчик положения дроссельной заслонки (TP), см.Регулировка датчика положения
дроссельной заслонки (ТР) на
корпусе дроссельной заслонки
(ТВ)

Регулировка датчика положения дроссельной заслонки (ТР) на корпусе дроссельной заслонки (ТВ)

Примечание: Убедитесь, что трос дроссельной заслонки правильно отрегулирован.

1. Подсоедините сканирующий прибор Volvo (ST).
2. Вставьте 0,45 мм щуп между фиксированным винтом регулировки частоты вращения (SAS) и шкивом дроссельной заслонки.
3. Включите зажигание (но не заводите двигатель).
4. Ослабьте крепежные винты датчика положения дроссельной заслонки (ТР) и поверните датчик положения дроссельной заслонки против часовой стрелки до упора.
5. Убедитесь, что показатель состояния датчика положения дроссельной заслонки (ТР) ON (ВКЛ.) в этом положении.
6. Медленно поверните датчик положения дроссельной заслонки (ТР) по часовой стрелке до точки, где показатель состояния выключателя положения холостого хода меняется на OFF (ВЫКЛ.). Затяните крепежные винты датчика положения дроссельной заслонки (ТР) в этом положении. Момент затяжки 4 Н·м.
7. Проверьте выходное напряжение датчика положения дроссельной заслонки (ТР) (между штырьками 1 и 3):Стандартное значение 400 - 1000 мВ
8. Если показание отклоняется от стандартного значения, проверьте датчик положения дроссельной заслонки (ТР) и соответствующую проводку.
9. Снимите щуп.
10. Выключите зажигание.
11. Отсоедините сканирующий прибор Volvo (ST)

Установите

• Установите шланг воздухозаборника, см.Замена корпуса дроссельной заслонки (TB)
• Установите крышку двигателя.
