Замена датчика детонации (KS) (B5254FS M 4.4)

Подготовка

Снимите:

• отрицательный провод аккумуляторной батареи
• крышку шкива дроссельной заслонки
• трос дроссельной заслонки
• крышку свеч зажигания
• вентиляцию картера с головки цилиндра.

Снятие топливной магистрали с форсунками

Снимите:

• крышку топливной магистрали
• разъемы форсунок
• два зажима топливопровода и два винта крепления топливной магистрали.
• установите пять держателей🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-на форсунки согласно Клапан форсунки, замена.
• установите ленточный хомут на линию подачи и держатель форсунки 1, чтобы предотвратить ее перекручивание и протекание топлива.
• осторожно поднимите форсунки и топливную магистраль и положите их на защитную крышку на верхней части двигателя.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить сопла и иглы.

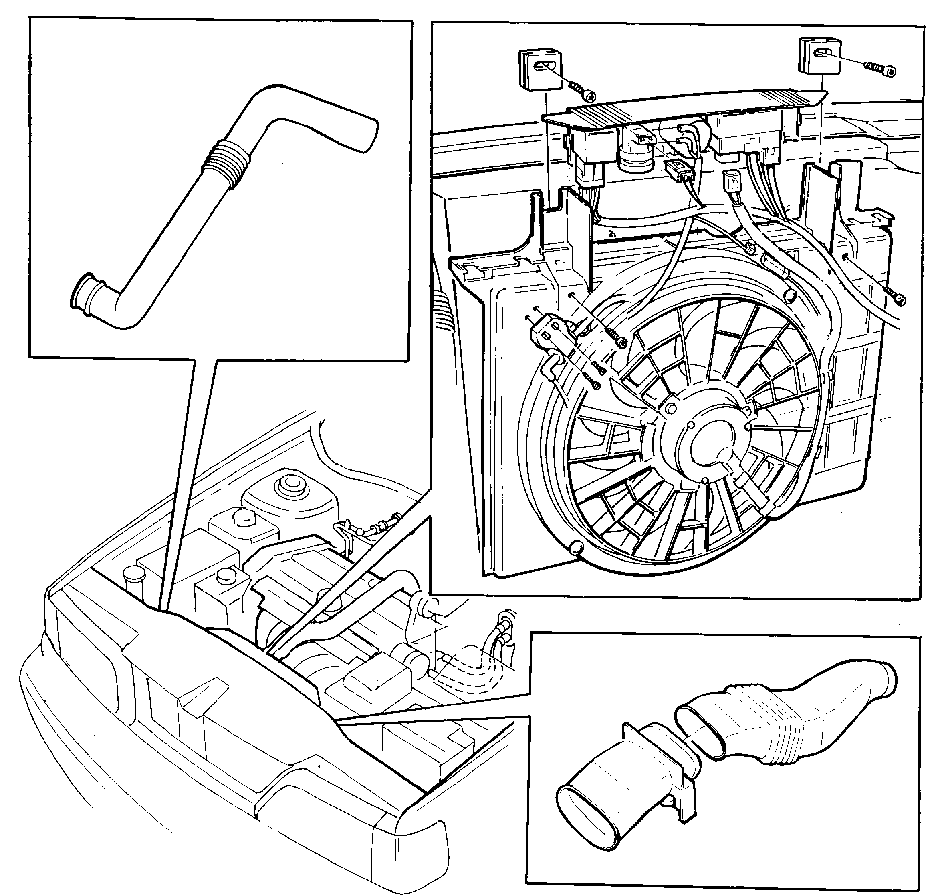

Снятие вентилятора системы охлаждения двигателя (FC)

Снимите:

• воздухозаборник и впускной шланг к воздушному фильтру (ACL)
• шланг продувочного клапана (CP) у впускного коллектора
• два винта крепления продувочного клапана (CP) к кожуху вентилятора системы охлаждения двигателя
• разъем продувочного клапана (CP)
• четыре винта крепления кожуха вентилятора системы охлаждения двигателя (FC)
• воздуховод к блоку модулей управления
• отодвиньте кожух немного в сторону. Вытяните вверх крепление реле. Разберите разъемы вентилятора системы охлаждения двигателя (FC) и отсоедините шланги клапана насоса системы импульсного вторичного впрыска воздуха (PAIR)
• прокладки кожуха вентилятора
• вентилятор системы охлаждения двигателя (FC) и кожух
• накройте радиатор защитной панелью🔧 KYLARSKYDD.

Снятие шлангов и разъемов

Снимите:

• разъемы воздушного клапана холостого хода (IAC) и датчика положения дроссельной заслонки (TP)
• шланг сервоцилиндра тормозной системы
• шланг подачи воздуха
• зажим кабельного жгута форсунки.

Снятие впускного коллектора

Снимите:

• три верхних винта впускного коллектора
• мерный щуп из впускного коллектора
• снимите нижние винты впускного коллектора
• винт опорного кронштейна впускного коллектора
• впускной коллектор путем поднятия его приблизительно на20 мм, чтобы освободить от двигателя.

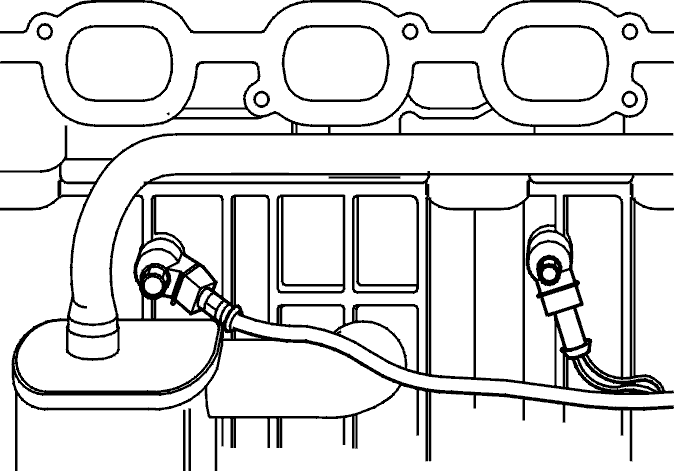

Снятие датчика детонации (KS)

Снимите:

• разъем датчика детонации (KS)
• датчик детонации (KS).

Установка датчика детонации (KS)

Установите:

• датчик детонации (KS) и затяните его. Момент затяжки20 Н·м

Примечание: Передний датчик детонации (KS) необходимо затянуть в положение "4 часа", а задний датчик детонации (KS) - в положение "половина шестого".

• разъем датчика детонации (KS).

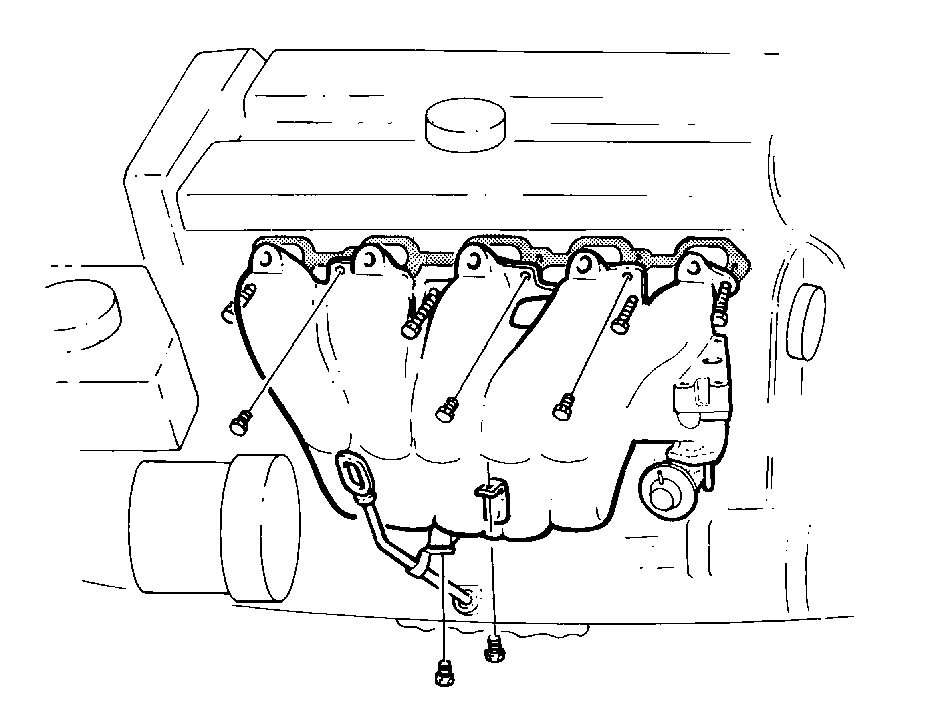

Установка впускного коллектора

Установите:

• новую прокладку при помощи четырех нижних винтов впускного коллектора
• впускной коллектор

Примечание: Убедитесь в том, что при затягивании шланг вентиляции картера не застрял между головкой цилиндра и впускным коллектором.

• три верхних винта впускного коллектора. Затяните все винты до 20 Н·м
• опорный кронштейн
• мерный щуп.

Установка топливной магистрали

Установите:

• топливную магистраль и две скобы топливопровода
• новые винты и затяните их. Момент затяжки10 Н·м
• снимите держатели форсунок
• разъемы на форсунках. Убедитесь, что каждый разъем имеет резиновое уплотнение
• зажим кабельного жгута форсунки
• крышку топливной магистрали.

Установка шлангов и разъемов

Установите:

• разъемы воздушного клапана холостого хода (IAC) и датчика положения дроссельной заслонки (TP)
• шланг сервоцилиндра тормозной системы
• воздухозаборник.

Установка вентилятора охлаждения двигателя (FC)

Установите:

• вентилятор системы охлаждения двигателя (FC) и кожух
• прокладки кожуха вентилятора
• крепление реле и разъем управления вентилятором (FC)
• вакуумные шланги к клапану насоса импульсного вторичного впрыска воздуха
• четыре винта крепления кожуха вентилятора системы охлаждения двигателя (FC)
• воздуховод к блоку модулей управления
• продувочный клапан (CP)
• шланг продувочного клапана (CP) к впускному коллектору, используйте новый зажим.
• воздухозаборник и впускной шланг к воздухоочистителю (ACL).

Установка

Установите:

• трос дроссельной заслонки
• крышку шкива дроссельной заслонки
• отрицательный провод аккумуляторной батареи
• вентиляцию картера к головке цилиндра, используйте новый зажим.
• крышку свечей зажигания.
