Замена датчика частоты вращения коленчатого вала (B4184SM)

Отсоединение верхней части жгута проводов датчика частоты вращения коленчатого вала

• Снимите крышку двигателя.
• Отсоедините разъем.
• Освободите жгут проводов из зажима и кронштейна.
• Выверните верхние болты из нижней крышки ремня распределительного механизма.
• Снимите клиновой ремень генератора (GEN).

Снятие нижней крышки ремня распределительного механизма

Поднимите автомобиль.Снимите:

• Передние и задние брызговики под двигателем.
• Клиновой ремень насоса рулевого привода с усилителем.

• Болт из опоры насоса рулевого привода с усилителем.

• шкив коленчатого вала.Замена ремня распределительного механизма (Раздел 2(21,22.25,26.27) Двигатель B4184SM S40/V40).

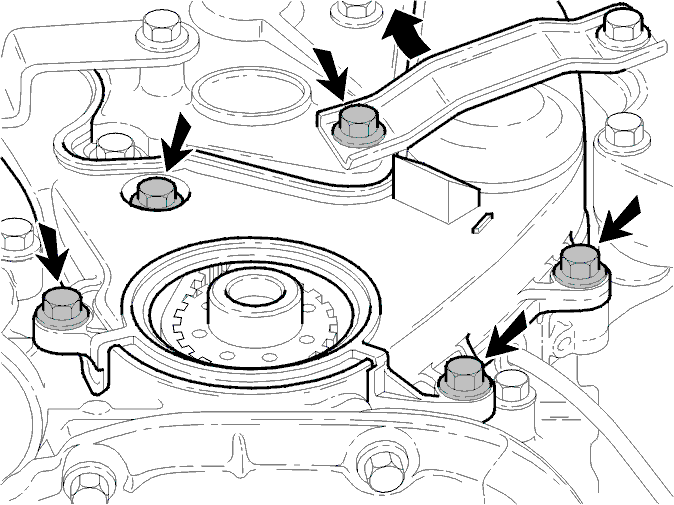

• Снимите крепление между двигателем и насосом рулевого привода с усилителем. Поверните кронштейн вверх.
• Пять болтов шкива ремня распределительного механизма и снимите нижнюю крышку: откройте зажим кабеля датчика частоты вращения коленчатого вала.

Снятие датчика частоты вращения коленчатого вала

• Очистите окружающую поверхность.

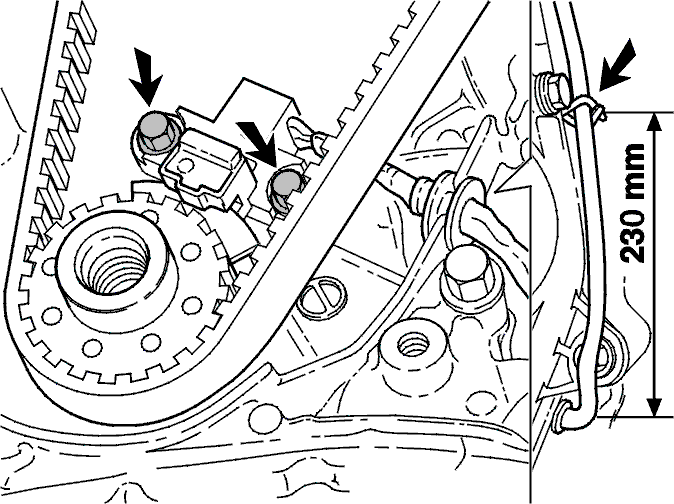

• Выверните два болта и выньте датчик частоты вращения коленчатого вала из-под зубчатых ремней.

Установка датчика частоты вращения коленчатого вала

• Снимите кабельный зажим и кронштейн.
• Установите новый зажим на кабель датчика, 230 мм от датчика.
• Установите датчик частоты вращения коленчатого вала и болты. Момент затяжки 9 Н·м.
• Проложите кабель датчика вверх.

Установка нижней крышки ремня распределительного механизма

• Поверните кронштейн вниз.
• Нажмите нижнюю крышку ремня распределительного механизма вверх и установите кабель датчика с его зажимом.
• Установите нижнюю крышку ремня распределительного механизма.

Подсказка: Вдавите крышку так, чтобы она зашла под верхнюю крышку.
- Установите пять болтов. Момент затяжки 9 Н·м.
- Проложите кабель датчика вверх.
- Установите крепление. Момент затяжки 50 Н·м.

Примечание: Кабель датчика должен проходить между креплением и двигателем.
- Установите шкив коленчатого вала.Замена ремня распределительного механизма (Раздел 2(21,22.25,26.27) Двигатель B4184SM S40/V40).
- Установите ремень генератора (GEN). (без регулировки)
- Установите и отрегулируйте ремень рулевого привода с усилителем. Замена поликлиновых ремней (Раздел 2(21, 22, 25, 26, 27) Двигатель B4184SM S40/V40).
- Установите заново брызговики.

Опустите автомобиль.

Прокладка кабеля датчика частоты вращения коленчатого вала

• Установите кабельный зажим на болт и установите верхнюю крышку. Момент затяжки 9 Н·м.
• Проложите кабель сквозь зажимы и закрепите.
• Установите разъем на кронштейн.
• Подсоедините разъем.
• Отрегулируйте клиновой ремень генератора (GEN). Замена поликлиновых ремней (Раздел 2(21, 22, 25, 26, 27) Двигатель B4184SM S40/V40).

Проверьте функционирование (VST).Установите крышку двигателя.
