Задние тормозные колодки, замена (1996, 1997)

Общая информация

Осторожно: Замену тормозных колодок проводите при толщине не менее 2 мм.

Задние тормозные накладки, снятие

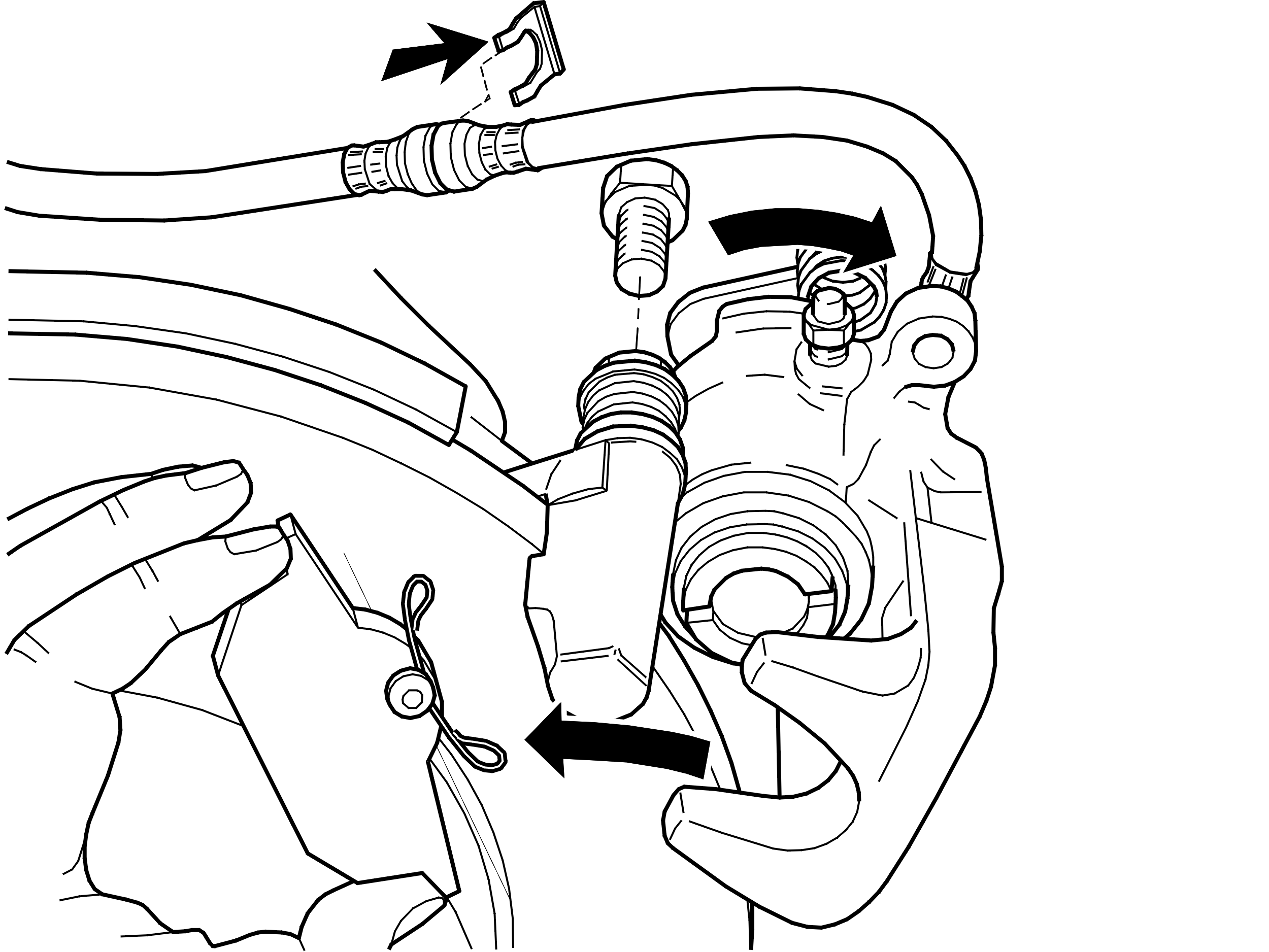

Снимите

• колпак ступицы и колесо.
• крепежный зажим и тормозной шланг с опоры.
• верхний болт направляющей цапфы рычага уравнителя.

Поверните назад рычаг уравнителя и снимите тормозную накладку.

Примечание: При снятой тормозной накладке не выжимайте педаль тормоза.

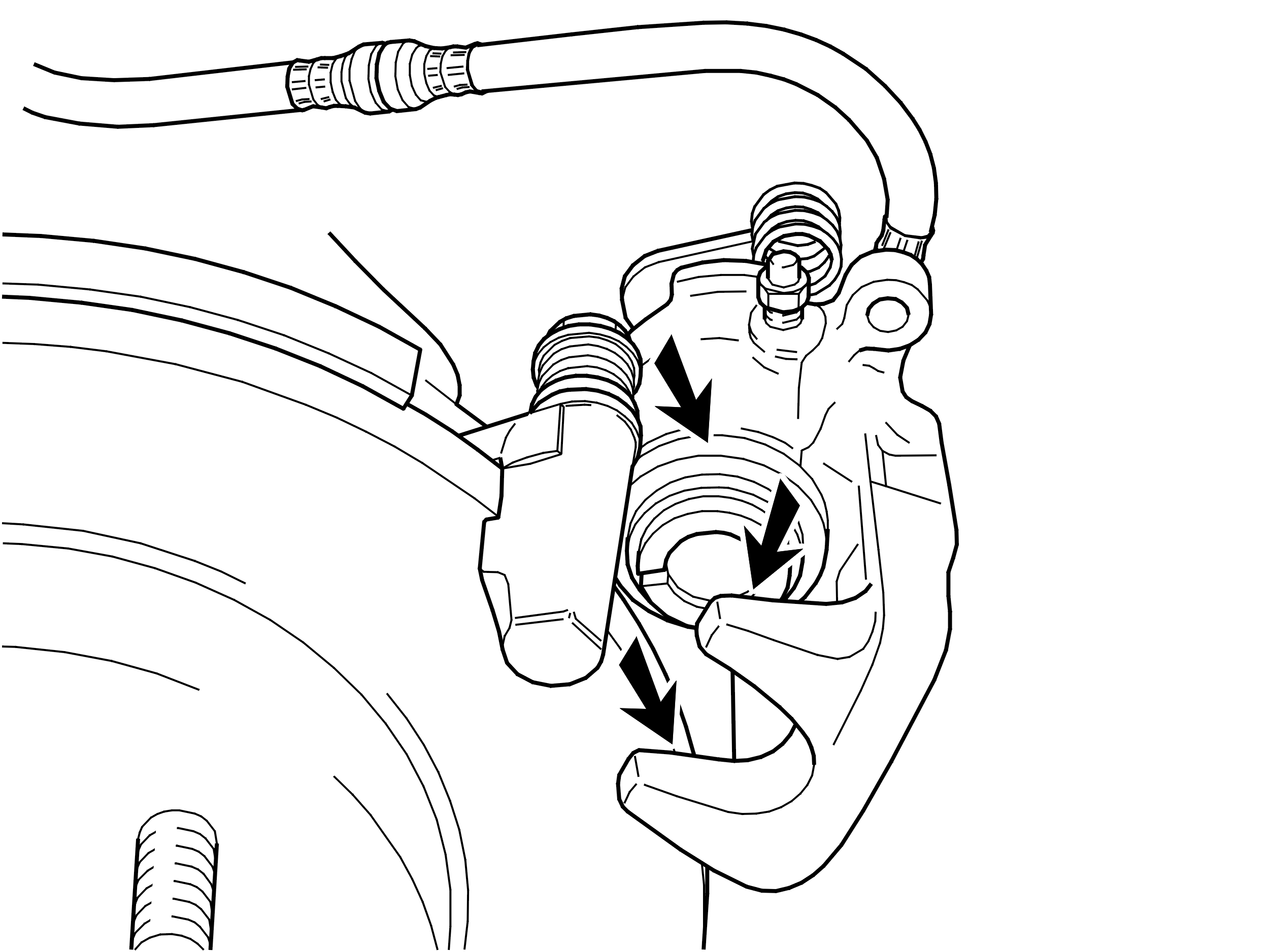

Рычаг уравнителя задний, проверка и очистка

Очистите поверхности прилегания тормозной накладки в рычаге уравнителя и на держателе рычага.Проверьте грязезащитный чехол поршня.Замените грязезащитный чехол, если на нем имеются следы износа. Если он поврежден, восстановлению подлежит также рычаг уравнителя. См. Капитальный ремонт суппорта заднего тормозного механизма.

Примечание: Если грязезащитный чехол поврежден, грязь может попасть внутрь цилиндра, в связи с чем и требуется ремонт рычага уравнителя.

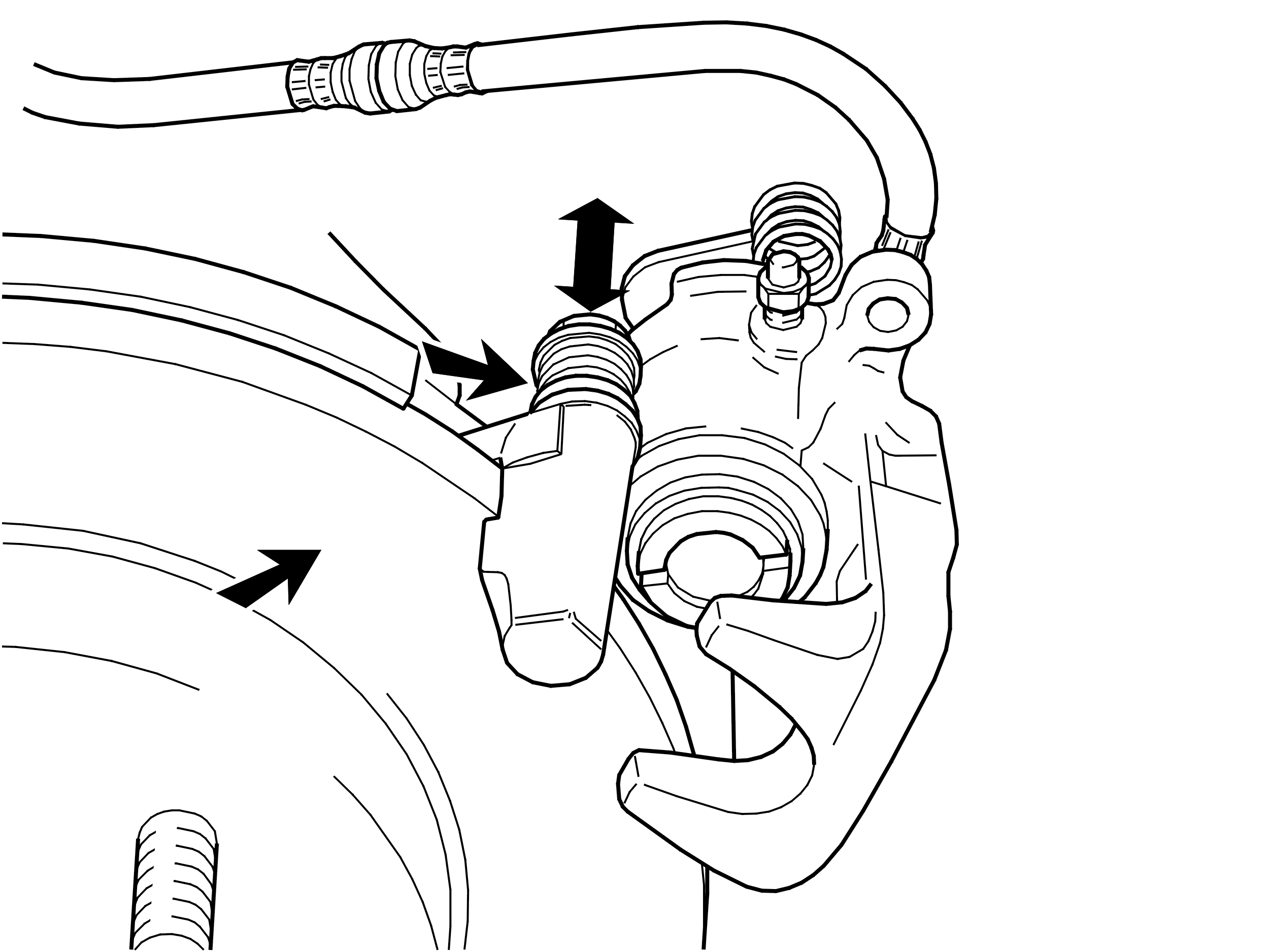

Задний тормозной диск, проверка

Проверьте поверхность тормозного диска. Если диск неровный, проверьте боковой бой диска. Замените тормозной диск, если он сильно изношен или на нем появились борозды. См. Чрфэшщ ђю№ьючэющ фшёъ, чрьхэр.

Примечание: Минимальная толщина диска = 8,4 мм. Если устанавливаются новые тормозные накладки, то толщина должна быть не менее 8,9 мм.

Направляющие цапфы задних рычагов уравнителей, проверка

Проверьте резиновые втулки направляющих цапф. Замените при необходимости. При необходимости смажьте направляющие цапфы силиконовой смазкой Volvo (номер детали 1161325-4) и вставьте в резиновые втулки. Цапфы должны легко проскользнуть внутрь втулок.

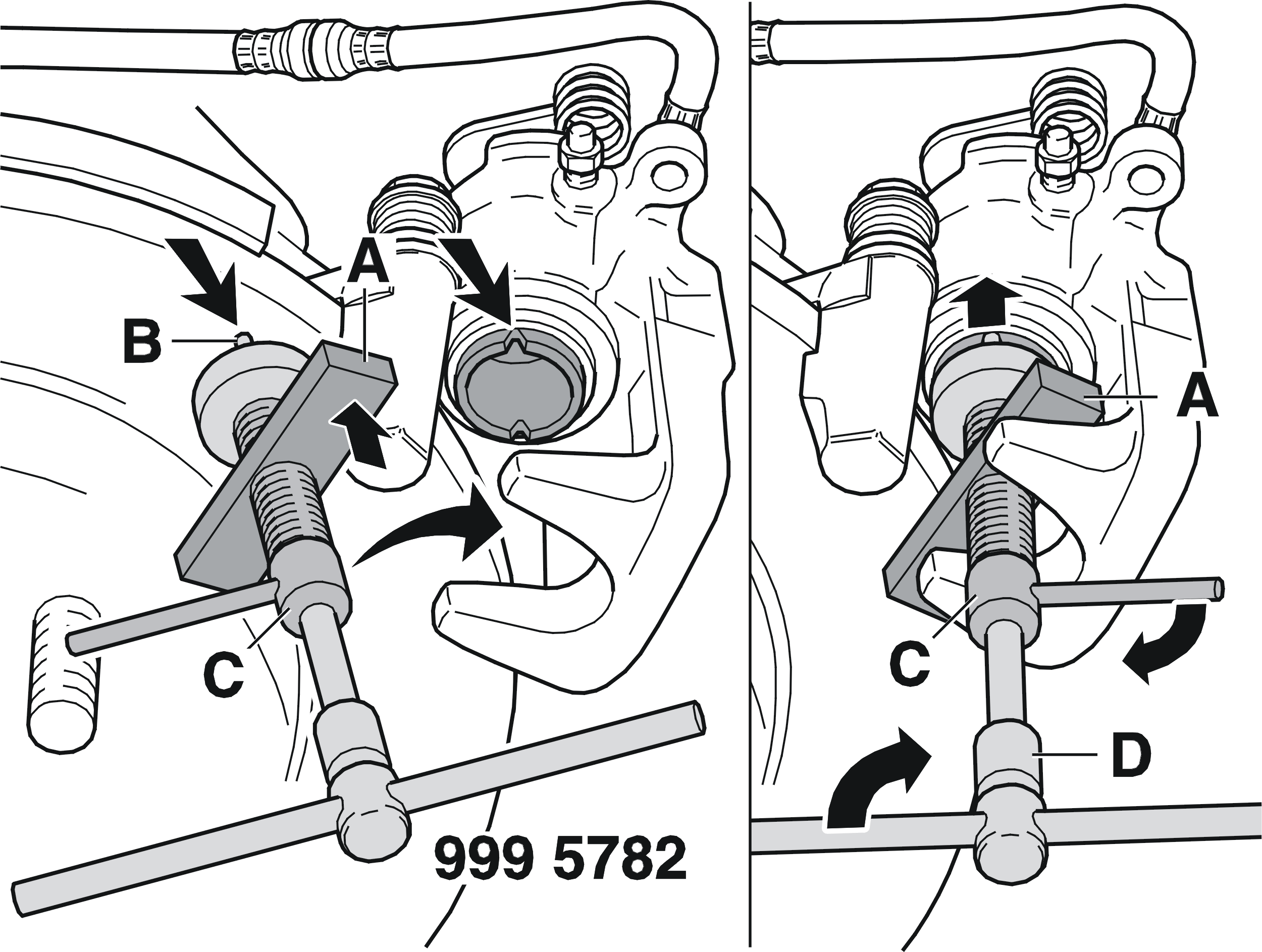

Поверните назад поршень тормозного цилиндра

• Заблокируйте рычаг уравнителя относительно тормозного диска. Используйте инструмент 🔧 PRESSVERKTYG (S/V40) .
• Поверните вперед пластину (А) вокруг шпинделя и заведите инструмент.
• Установите цапфы (В) в выводы поршня тормозного цилиндра.
• Поверните шпиндель (С) так, чтобы пластина (А) уперлась в рычаг уравнителя.
• Поверните ось (D) вправо и надавите на поршень назад, одновременно поворачивая шпиндель (С) вправо, так чтобы пластина (А) оказалась в контакте с рычагом уравнителя.
• Поверните полностью назад поршень тормозного цилиндра и снимите инструмент.

Задние тормозные накладки, установка

Примечание: Передний край тормозных накладок может быть развернут вниз в рычаге уравнителя.

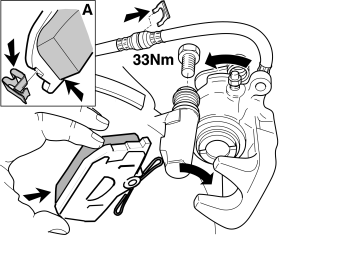

Установите индикатор износа (А) с нижней сторонывнутренней тормозной накладки. Установите тормозные накладки. Установите на место рычаг уравнителя и новый болт. Момент затяжки 33 Нм.Установите тормозные накладки в опоре и крепежный зажим.

Колеса, монтаж

Монтаж колес, см. Общая информация.

Уровень тормозной жидкости, проверка

Внимание: Перед тем как совершить пробную поездку, обязательно несколько раз выжмите педаль тормоза!

Проверьте уровень тормозной жидкости.

Стояночный тормоз, проверка

См. момент Регулировка стояночного тормоза.
