Заднее стекло, вклеенное бутилом

Подготовка

• провода к окну двери задка.

• боковую окантовку. Стяните прямо (1).
• верхнюю окантовку. Стяните прямо (2).

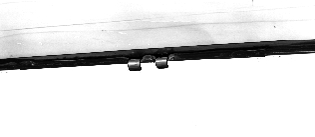

Отогните фиксирующие язычки вокруг окна.Фиксирующие язычки расположены у верхней и нижней кромок.

• Наружную боковую окантовку. Вдавите центральный штифт пистонов тонким бородком. Стяните окантовку прямо.

• рычаг стеклоочистителя.
• резиновое уплотнение. ВНИМАНИЕ! Уплотнение приклеено к стеклу. Аккуратно вставьте под уплотнение деревянный шпатель и отожмите резиновое уплотнение.
• нижнюю окантовку.
• верхнюю окантовку, все модели, исключая 960, 1995-(на моделях 960, 1995- установлен спойлер.)

Воспользуйтесь изогнутым шпателем.Вставьте шпатель под окантовку.Аккуратно отожмите наружные элементы пистона, прижимая шпатель к стеклу.

• все пистоны.

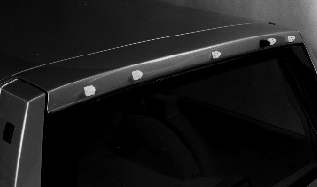

• спойлер на моделях 960, 1995-

Спойлер удерживается пятью пластмассовыми пистонами.

Аккуратно поднимите кромку окантовки так, чтобы она отсоединилась от окна (см. стрелку на иллюстрации).Сдвиньте спойлер вправо (см. стрелку на иллюстрации).Поднимая, снимите спойлер.

Снимите:

• рамку вокруг внутренней ручки. Вытяните прямо.
• два винта у ручки.
• усиливающий элемент.
• пистоны в нижней части двери задка. Поверните на 1/4 оборота влево/вправо.

Сдвиньте панель вперед.

Снятие заднего стекла

Вырежьте стекло.

Вырезайте также, как заднее стекло, вклеенное полиуретановым клеем. (См. Заднее стекло, вклеенное полиуретановым клеем, 4-дверные модели).

Отличия состоят в том, что процесс резания осуществляется легче и стекло необходимо слегка отжимать наружу, чтобы оно не приклеилось обратно к слою бутила.

Если стекло разбито, соскоблите осколки стекла с фланцев 13 мм стамеской.

Удалите остатки бутиловой ленты с рамы окна.

Если стекло будет использоваться повторно, удалите остатки бутиловой ленты со стекла.

Протрите поверхности контакта при помощи очищающей жидкости.

Установка заднего стекла

Нанесите бутиловую грунтовку на поверхности контакта бутиловой ленты со стеклом (по бокам вдоль наружной кромки) и на стекло.

Ширина слоя грунтовки минимум 20 мм.

Дайте грунтовке высохнуть не менее 2 минут.

Примечание: Грунтовка не должна быть желеобразной консистенции (это означает, что истек срок ее годности).

• бутиловую ленту. Метод 1: Размотайте ленту вдоль внутренней кромки рамы ветрового окна. ВНИМАНИЕ! По бокам: 5 мм от наружной кромки. Косой стык должен располагаться сбоку. Снимите бумажную подложку с ленты. Метод 2: Разматывайте ленту, одновременно снимая бумажную подложку.

Выполняйте данную операцию вдвоем:Установите стекло на свое место. Воспользуйтесь присосками с рукоятками.Пропустите провода через проем окна.Перед запрессовкой стекла на свое место отцентрируйте его по вертикали и по горизонтали.Откройте люк в крыше

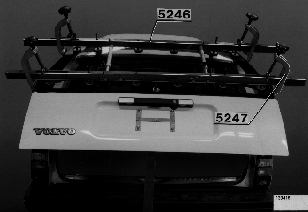

Смонтируйте фиксатор🔧 FIXTUR (LIMMADE RUTOR/ANVÄNDS MED 4 ST 9995247).Установите фиксатор прямо.Установка высоты: Среднее положение.Передвиньте четыре внешние упора в ближайшее к середине держателя положение (см. иллюстрацию).Полностью вверните все упоры.Выполняйте данную операцию вдвоем: Откройте крышку багажника или дверь задка.Установите держатель на свое место.Отцентрируйте по горизонтали и по вертикали.Четыре упора посередине должны лишь касаться стекла.Поставьте опору под дверь задка для удержания ее в горизонтальном положении.

Закрепите фиксатор четырьмя струбцинами ( 🔧 FÄSTEN TILL 9995245) и угловыми упорами.

Струбцины должны располагаться под прямым углом к стеклу.Убедитесь, что четыре упора посередине касаются стекла.Отрегулируйте внешние упоры:Отодвиньте два внешних упора с каждой стороны как можно дальше от середины держателя.Вверните все упоры, пока они не коснутся стекла.

Запрессуйте стекло на свое место

Запрессовывайте струбцинами, соблюдая крайнюю осторожность.

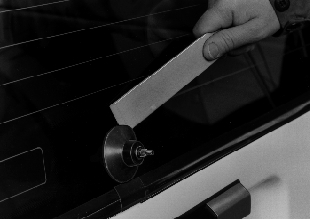

Поверните рукоятки всех струбцин на один оборот (выполняется одновременно).

Поверните рукоятки струбцин с одной стороны на 1/4 оборота.

Поверните рукоятки на 1/4 оборота с другой стороны.

Подождите 30 секунд и снова поверните рукоятки с первой стороны.

При приближении стекла к нужному месту посадки следует поворачивать рукоятки струбцин менее, чем на 1/4 оборота.

Проверьте конечное положение стекла

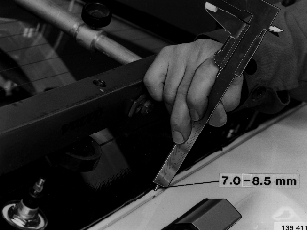

Измерьте в двух местах у верхней и нижней кромок на расстоянии около 20 см от углов.Внешняя поверхность стекла должна находиться на расстоянии 7,0-8,5 мм от рамы окна.

Загните внутренние фиксирующие язычки вокруг кромки стекла.Пропустите провода между стеклом и рамой так, чтобы они выходили в нижних углах.

Снимите фиксатор

Установите:

• разъемы обогревателя заднего стекла.
• новые пистоны.
• наружную окантовку (см. иллюстрацию).
• спойлер (960) Запрессуйте на свое место сзади.
• резиновое уплотнение.
• рычаг стеклоочистителя.
• внутреннюю окантовку.
• усилитель, затяните винты у ручки.
• панель.

Замена предохранителя

Поскольку сила тока в обогревателе заднего стекла увеличена, необходимо заменить предохранитель в следующих автомобилях

• 965 1991-
• V90 до шасси номер -47699 включительно

Снимите:

• прежний предохранитель на 25 А.

Установите:

• предохранитель на 30 А.

Обновление информации наклейки на крышке блока предохранителей

Перечеркните или соскоблите надпись 25 А на наклейке предохранителя так, чтобы она стала полностью неразборчивой.Напишите 30 А.

Гнездо на наклейке

• Модельный год 1994-: гнездо 13.
• Модельный год 1995-: гнездо 1.

Обновите информацию в руководстве по эксплуатации автомобиля

Перечеркните обозначение (25 А) для предохранителя обогревателя заднего стекла и впишите 30 А.Заверьте исправление печатью и собственноручной подписью.
