Заднее боковое стекло, вклеенное бутилом

Снимите:

• наружную облицовочную окантовку в следующем порядке: Нижняя, передняя, верхняя, задняя части.

Воспользуйтесь стальным шпателем.

Вставьте шпатель под окантовку.Найдите пистоны.Аккуратно отожмите наружные элементы пистона, упираясь шпателем в стекло.

• все пистоны по периметру окна. Будьте осторожны, чтобы не повредить лакокрасочное покрытие.

Вырежьте стекло также, как стекло вклеенное полиуретановым клеем.(См. Заднее боковое стекло, вклеенное полиуретановым клеем.)Проденьте струну сквозь слой бутила изнутри автомобиля наружу.Закрепите струну в упоре внутри и в рукоятке снаружи.Когда стекло начнет освобождаться: Слегка отжимайте его изнутри, чтобы оно не приклеилось обратно к слою бутила.Удалите остатки бутила с фланца кузова.Если заднее стекло будет использоваться повторно: Удалите остатки бутила и со стекла.

Наклоните подушку и спинку сиденья вперед.

• панель стойки С. Снимите заглушку и выверните винт в верхней части. Крепление спинки сиденья (2 винта). Пистон в задней части (поверните на 1/4 оборота).
• заднюю панель. Выверните два винтовых пистона. Слегка отогните панель вниз.
• панель стойки D. Вытяните прямо.
• заднюю боковую панель. Потяните панель прямо, чтобы освободить пистоны. Слегка отогните панель вниз.
• крышки над боковыми отделениями в полу.
• передние и задние пистоны с панели стойки D.

Установите:

Нанесите бутиловую грунтовку на поверхности контакта стекла и фланца кузова с бутиловой лентой.

Ширина слоя грунтовки минимум 20 мм.

Время сушки: Не менее двух минут.

Примечание: Если грунтовка имеет желеобразную консистенцию, это означает, что истек срок ее годности.

• бутиловую ленту. Метод 1: Размотайте ленту вдоль внутренней кромки рамы ветрового окна. Стык (косой срез) должен располагаться посередине стойки С или D. Снимите бумажную подложку с ленты. Метод 2: Разматывайте ленту, одновременно снимая бумажную подложку.

Примечание: Для обоих методов: Важно, чтобы в стыке кромки бутиловой ленты соединились. В противном случае стык будет негерметичным.

• опорные пистоны. Пистоны следует установить в нижнем ряду на вторые от края держатели. Пока не нажимайте на верхнюю часть пистона.

Выполняйте данную операцию вдвоем:Установите стекло на свое место. Воспользуйтесь присосками с рукоятками.Придвиньте стекло к упорным пистонам.Отцентрируйте стекло по горизонтали.Запрессуйте на свое место.

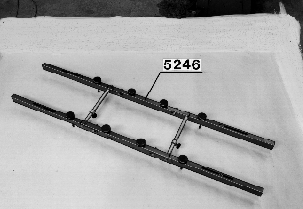

Установите фиксатор прямо.Установка высоты: Среднее положение.Снимите по два крайних упора с каждой стороны.Выверните все оставшиеся регулируемые упоры в крайнее положение (от стекла).

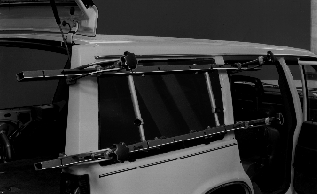

Выполняйте данную операцию вдвоем:Установите держатель на свое место.Отцентрируйте по горизонтали и по вертикали.Четыре упора посередине должны лишь касаться стекла.

Смонтируйте фиксатор🔧 FIXTUR (LIMMADE RUTOR/ANVÄNDS MED 4 ST 9995247).

Закрепите держатель четырьмя струбцинами 5247 и угловыми упорами

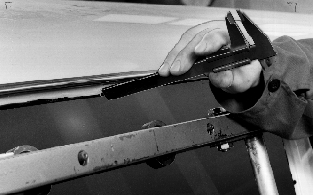

Проверьте окончательное положение стекла.Измерьте в двух местах у верхней и нижней кромок.Измерьте на расстоянии около 20 см от углов.Внешняя поверхность стекла должна находиться на расстоянии 7,0 - 8,5 мм от рамы окна.Загните фиксирующие язычки вокруг внутренней кромки рамы.Снимите фиксатор.

Вдавите верхнюю часть опорных пистонов.

• новые пистоны облицовочной окантовки. облицовочную окантовку в следующем порядке: Задняя, верхняя, передняя, нижняя части.
• внутренние панели. Отрегулируйте крепление спинки на стойке С.

Струбцины должны располагаться под прямым углом к стеклу.

Убедитесь, что четыре упора посередине касаются стекла. (слегка давят на стекло).

Вверните внешние упоры, пока они не коснутся стекла.

Запрессовывайте струбцинами, соблюдая крайнюю осторожность.

Поверните рукоятки всех струбцин на один оборот (выполняется одновременно).

Поверните рукоятки на следующую 1/4 оборота.

Подождите 30 секунд и снова поверните рукоятки.

При приближении стекла к нужному месту посадки следует поворачивать рукоятки струбцин менее, чем на 1/4 оборота.
