Задержка включения передач - замена верхнего переднего клапанного узла AW70/71

Демонтируйте клапанный узел с коробки передач

См. операции AJ1-7 Замена клапанного узла.

Снимите:

1. удерживающую пружину и кронштейн
2. клапан переключателя передач
3. крышку
4. прокладку

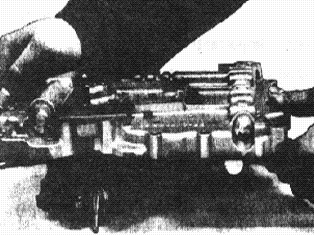

Отверните болты крепления верхнего переднего и верхнего заднего клапанных узлов

Десять винтов.

Переверните блок клапанных узлов

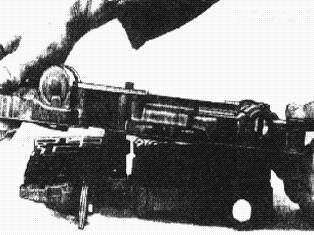

Выверните пять винтов крепления верхнего клапанного узла к нижнему

Снимите нижний клапанный узел и положите его прокладкой вверх

Придерживайте прокладку и перегородку для предотвращения выпадения шариков и пружин клапанов.

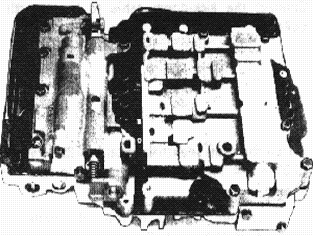

Разберите верхний передний клапанный узел

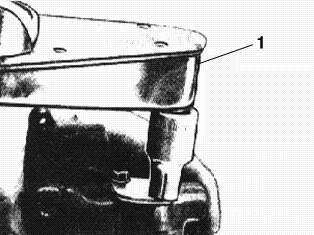

Снимите вторичный регулирующий клапан

Выверните один винт крышки и сдвиньте ее в сторону, открывая доступ к клапану.

Примечание: Под сильным давлением пружины.

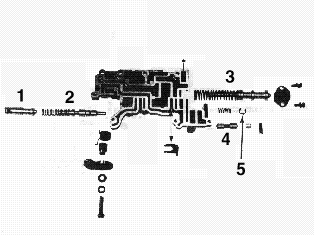

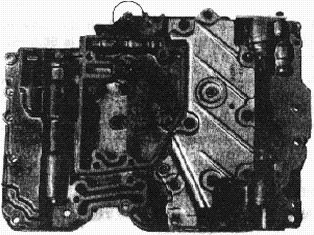

Клапаны

1. 1. Клапан принудительного понижения передач (kick-down)
2. 1. Дроссельный клапан
3. 1. Вторичный регулирующий клапан
4. 1. Запорный клапан
5. 1. Учтите количество регулировочных шайб!

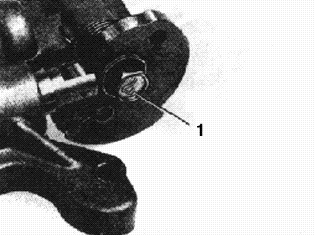

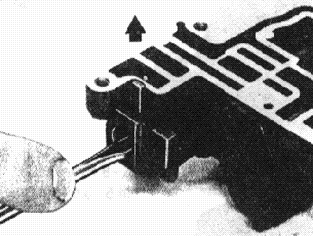

Извлечение запорного клапана

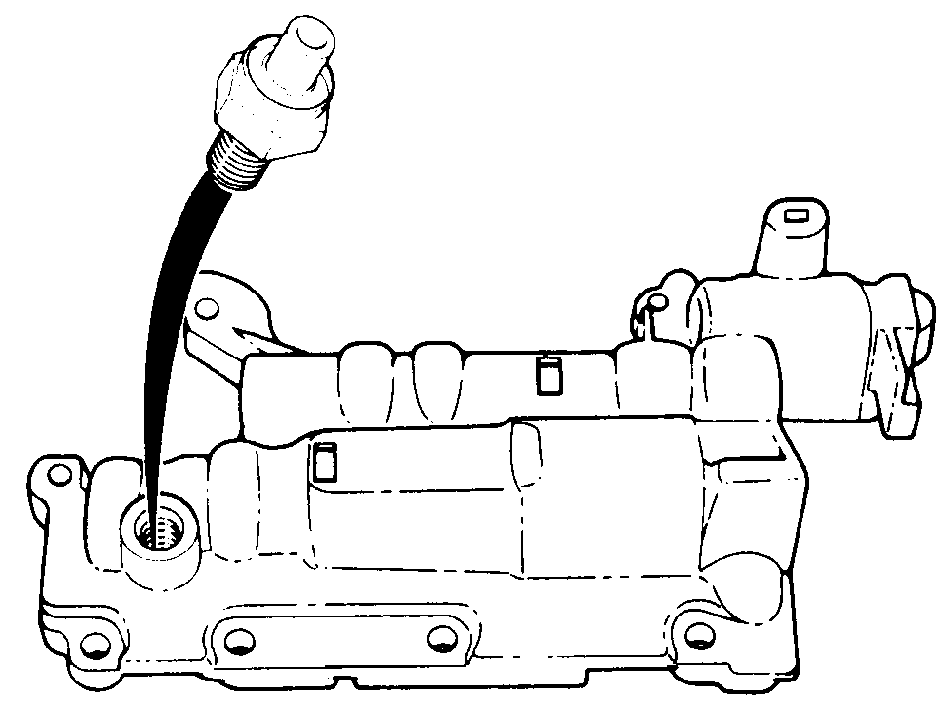

Вверните шариковый клапан в новый клапанный узел

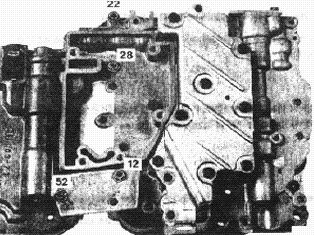

Установите детали в новый клапанный узел

1. 1. 5-6 Н·м

1. 1. Клапан принудительного понижения передач (kick-down)
2. 1. Дроссельный клапан
3. 1. Вторичный регулирующий клапан
4. 1. Запорный клапан
5. 1. Регулировочные шайбы. Установите столько же, сколько было снято.
6. 1. Шарик диаметром 5,5 мм (AW 70,71)

1. 1. 6-9 Н·м

Прокладки - важно!

Верхняя и нижняя прокладки отличаются. Убедитесь, что прокладки правильно сориентированы и расположены

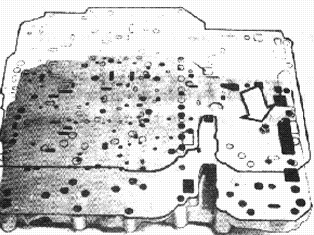

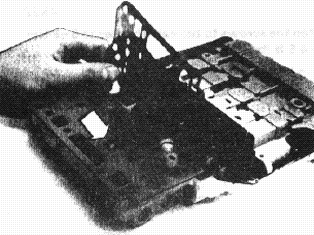

Положите нижнюю прокладку и перегородку на нижний клапанный узел

Убедитесь, что шарики клапанов, перепускной клапан охладителя, держатели пружин и клапанов стоят на месте. Установите новую прокладку. Убедитесь, что новая прокладка аналогична старой. Несильно закрепите винтом перегородку.

Положите верхнюю прокладку на перегородку

Используйте новую прокладку. Убедитесь, что новая прокладка аналогична старой.

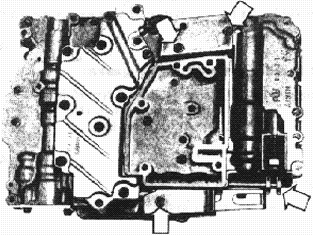

Убедитесь, что все шарики клапанов и держатели стоят на месте в заднем верхнем клапанном узле

Поместите нижний клапанный узел на задний клапанный узел

Убедитесь, что прокладка и отверстия совпадают.

Затяните пальцами винты верхнего заднего клапанного узла

Три винта.

Переверните клапанные узлы и выверните винт из перегородки

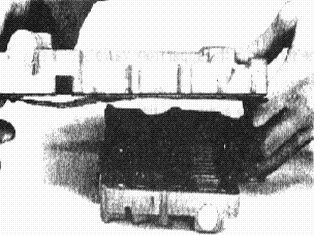

Положите нижний клапанный узел на верхний передний клапанный узел

Убедитесь, что шарик клапана и стопорная шайба дроссельного клапана находятся на своем месте в верхнем переднем клапанном узле.Убедитесь, что прокладка и отверстия совпадают.

Заверните пальцами винты верхнего переднего клапанного узла

Одновременно установите крышку.Четыре винта.

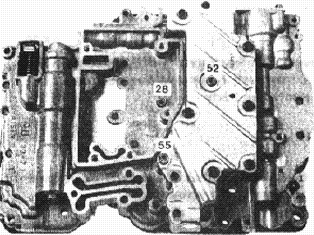

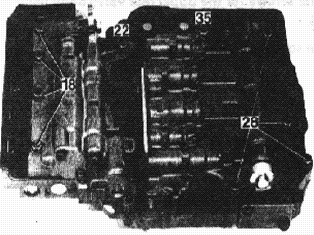

Переверните клапанный узел, поставьте пять винтов в верхний передний клапанный узел и пять винтов в верхний задний клапанный узел

Перед затяжкой винтов убедитесь в правильности положения прокладок

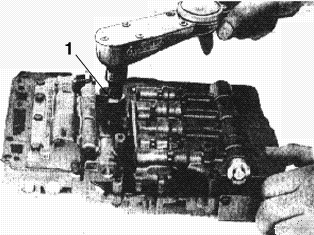

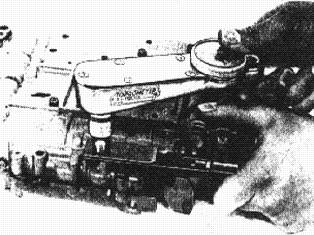

Затяните винты клапанных узлов моментом 5-6 Н·м.

1. 1. 5-6 Н·м

Затяните винты с обеих сторон.

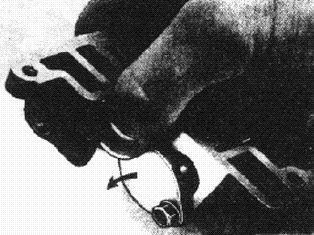

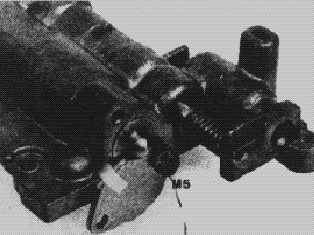

Установите клапан переключателя передач

Установите удерживающую пружину и кронштейн

Затяните винты моментом 5-6 Н·м

Установите клапанный узел на коробку передач

Используйте новую прокладку поддона картера.

Следуйте инструкциям AJ8 -AJ17 Замена клапанного узла.

Если клапанный узел заменяется в сборе

Клапанные узлы со следующими номерами детали полностью заменяют клапанные узлы более раннего выпуска.

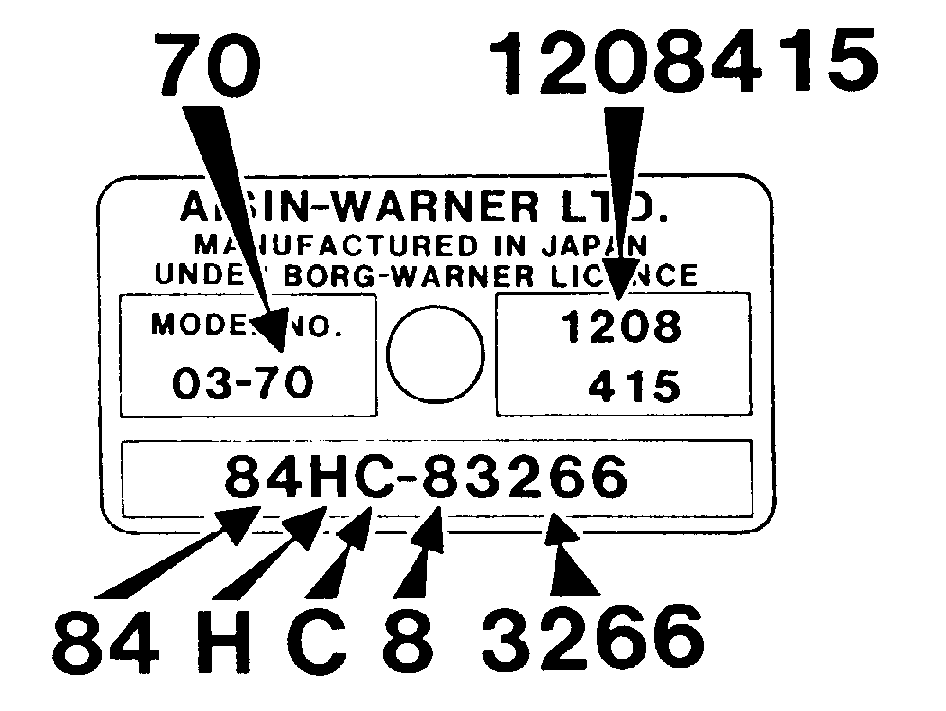

Идентификация коробки передач

Коробка передач AW 70, изготовленная в августе 1984. Используется вместе с двигателем B200E.

Пример:
