Высверливание винтов модуля в рулевом колесе

Примечание: Замена модуля в рулевом колесе должна производится в первую очередь, как описано в Модуль на стороне пассажира, замена или Модуль на стороне пассажира, замена. Примите дополнительные меры, указанные в данной главетолько в том случае, если винты крепления модуля в рулевом колесе не удается вывернуть обычным путем (если головки винтов повреждены или винты проворачиваются в держателе надувной подушки).

В настоящей главе описано высверливание винтов. Данный метод, включающий прорезание защитной крышки надувной подушки, выполняется при условии, что надувная подушка не будет использоваться повторно.

На рисунках показаны компоненты рулевого колеса и модуля в рулевом колесе для модели 960. Однако их можно использовать и для модели 940, имеющей аналогичную конструкцию. Описанный метод применим как для модели 940, так и для модели 960.

Подготовка

• Запишите код защиты от кражи магнитолы.
• Выключите зажигание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

• Поверните ключ зажигания в положениеI, чтобы замок рулевой колонки был отперт.

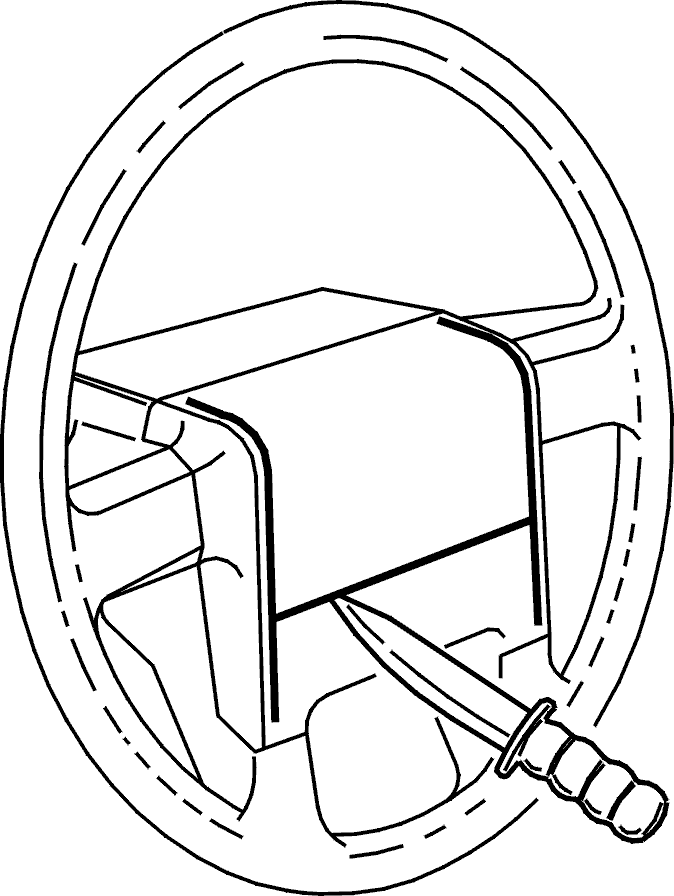

Вскрытие и извлечение надувной подушки

• Прорежьте крышку на глубину 5 мм вдоль стыков(A).
• Раскройте створки.
• Выньте надувную подушку из-под крышки.

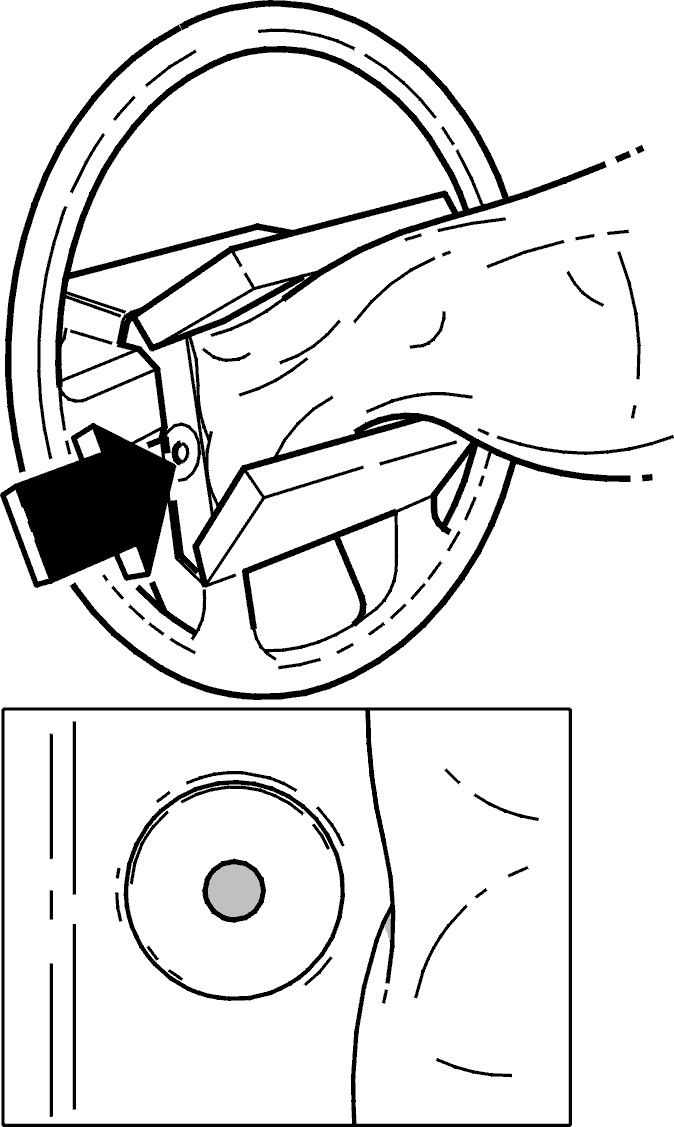

Открытие доступа к гайке болта

• Отведите надувную в сторону, чтобы открыть доступ к гайке(B).

Высверливание болта из гайки

• Накерните точку в центре болта(C).
• Просверлите отверстие сверлом диаметром 2 мм.
• Высверлите болт сверлом диаметром ≈ 6 мм.

Снятие модуля в рулевом колесе

Снимите:

• модуль в рулевом колесе.
• удалите остатки болта.

Внимание: Модуль надувной подушки безопасности в рулевом колесе нельзя разбирать, ремонтировать или переставлять в другой автомобиль. С заменяемым модулем следует обращаться согласно инструкциям раздела Правила обращенияХранение и транспортировка.

Очистка и проверка наличия повреждений

• Удалите стружки.
• Замените поврежденное рулевое колесо, для модели 940 согласно Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена или для модели 960 согласно Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена.

Установка нового модуля в рулевом колесе

• Установите новый модуль в рулевое колесо, для модели 940 согласно:Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена,
• Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена и
• Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена
• для модели 960 согласно:
• Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена,
• Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена и
• Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена.
