Высоковольтный аккумулятор. демонтаж

Внимание: С системой высокого напряжения могут работать только специально обученные технические специалисты.

Удалите высоковольтный аккумулятор Высоковольтный аккумулятор

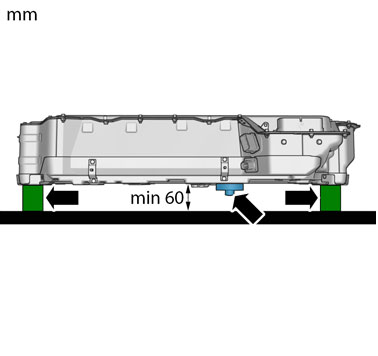

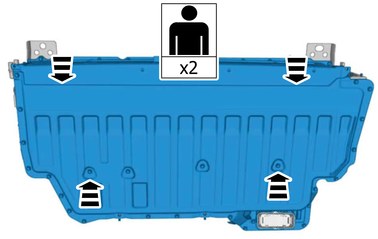

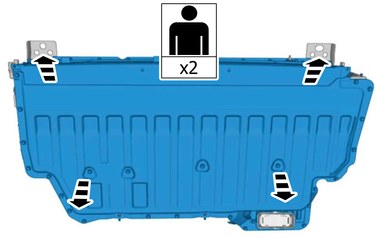

Осторожно: Убедитесь, что компонент размещается согласно рисунку.

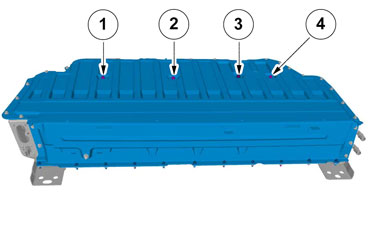

Примечание: Используйте подходящие деревянные или резиновые плашки как подставки.

Подсказка: До начала разборки убедитесь в том, что компонент доступен со всех сторон.

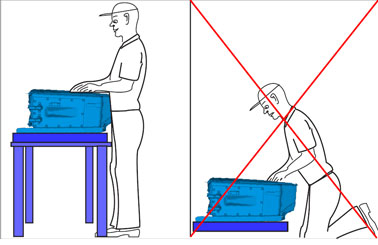

Внимание: Убедитесь, что компонент установлен на нужной рабочей высоте.

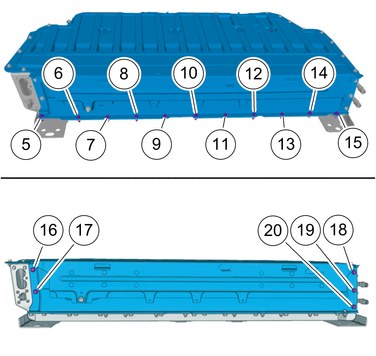

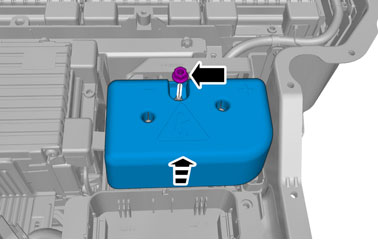

Выверните винты.

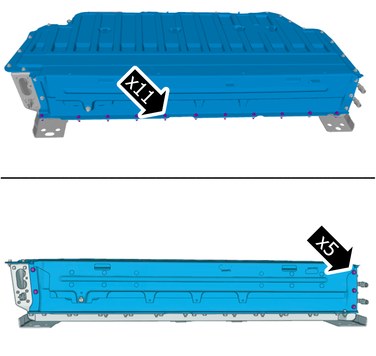

Выверните винты.

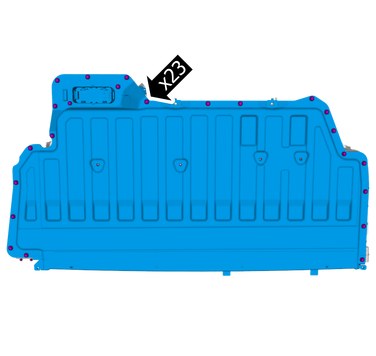

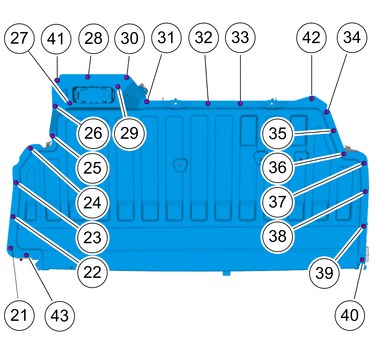

Выверните винты.

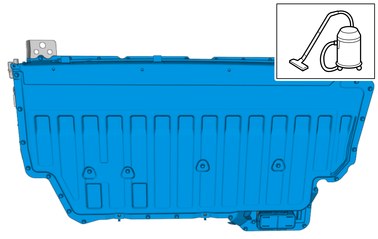

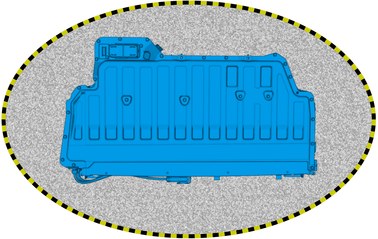

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Осторожно: Проявляйте осторожность при выполнении этой операции.

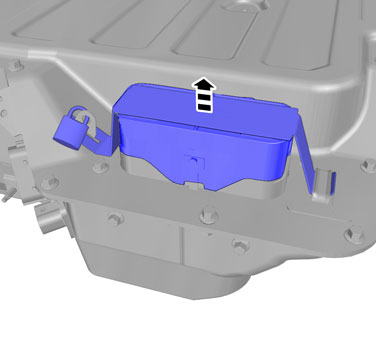

Удалите отмеченные детали.

Внимание: Уровень напряжения может оказаться смертельным.

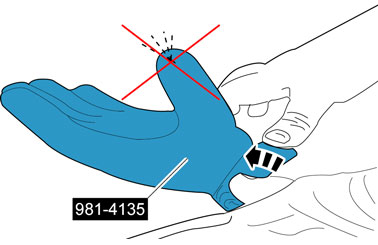

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Защита для лица🔧 Перчатки

Внимание: Проверьте отсутствие течи.

🔧 Перчатки

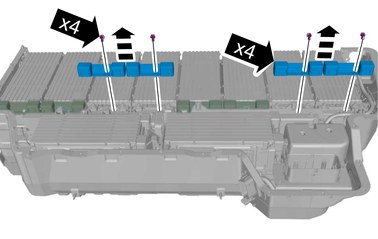

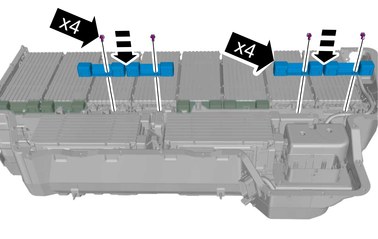

🔧 Защита для лица🔧 ПерчаткиВыверните винты.Удалите отмеченные детали.🔩 Момент затяжки: 2 Н·м

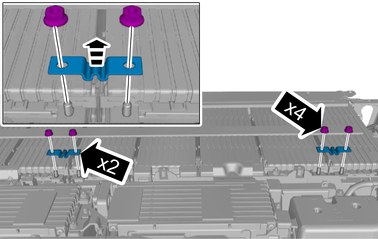

🔧 Защита для лица🔧 ПерчаткиСнимите гайки.Удалите отмеченные детали.🔩 Момент затяжки: Кронштейн к аккумуляторной батарее

🔧 Защита для лица🔧 ПерчаткиСнимите гайку.Удалите отмеченные детали.🔩 Момент затяжки: 3 Н·м

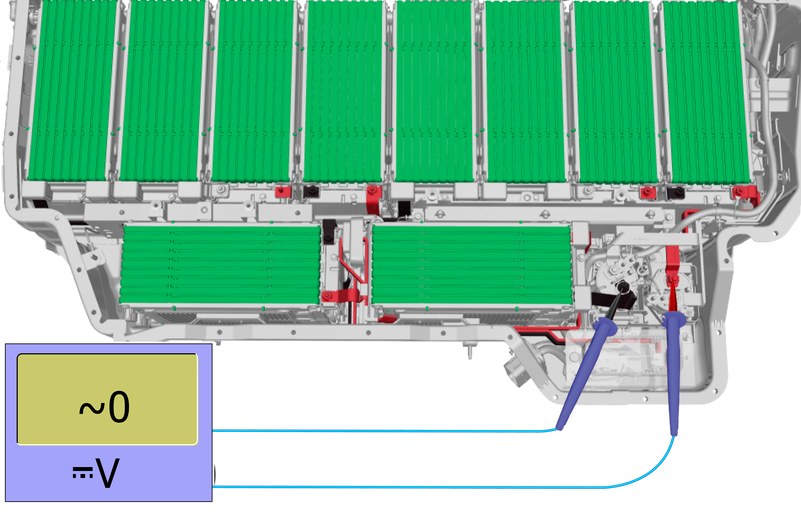

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Защита для лица🔧 Перчатки🔧 Тестеры изоляции

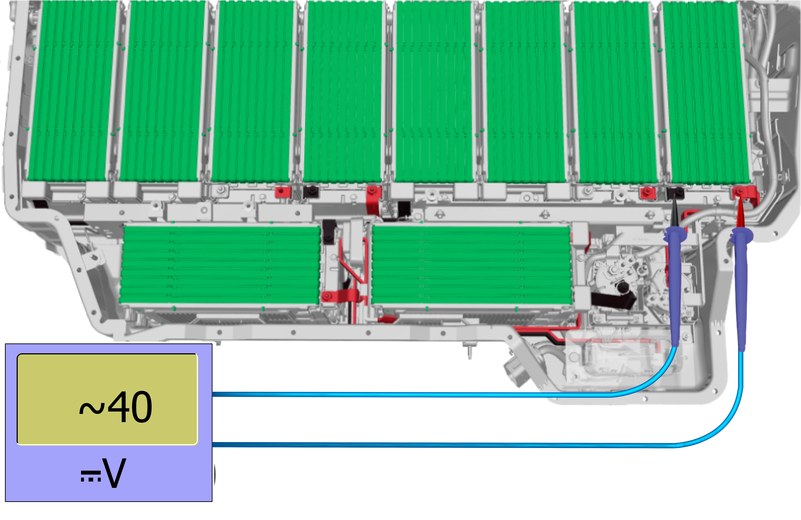

Примечание: Измеренные значения должны совпадать со значениями, указанными на рисунке.

Примечание: Выполните измерение для стабилизации измеренного значения (прибл. 10 секунд).

🔧 Защита для лица🔧 Перчатки🔧 Тестеры изоляции

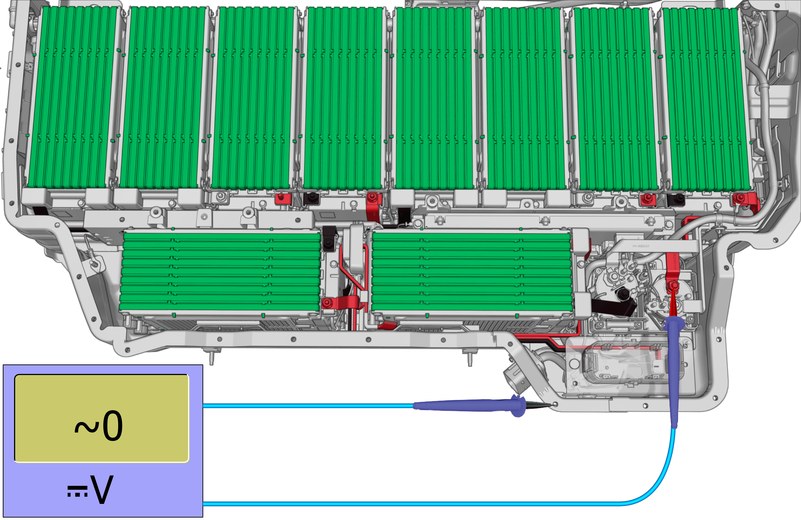

Примечание: Измеренные значения должны совпадать со значениями, указанными на рисунке.

Примечание: Выполните измерение для стабилизации измеренного значения (прибл. 10 секунд).

🔧 Защита для лица🔧 Перчатки🔧 Тестеры изоляции

Примечание: Измеренные значения должны совпадать со значениями, указанными на рисунке.

Примечание: Выполните измерение для стабилизации измеренного значения (прибл. 10 секунд).

🔧 Защита для лица🔧 Перчатки🔧 Тестеры изоляции

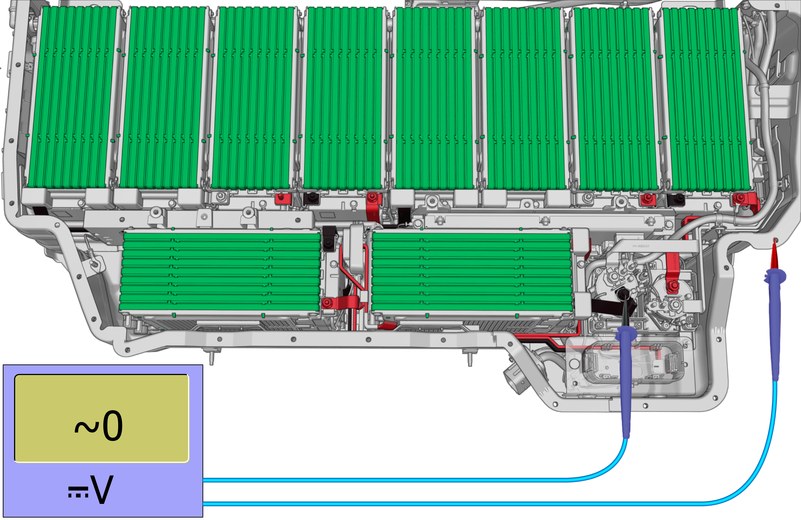

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Защита для лица🔧 Перчатки🔧 Тестеры изоляции

Внимание: На данном этапе установите назад только крышку корпуса

🔧 Защита для лица🔧 Защита для лицаУстановите винты.

Если не указано иначе, для выполнения следующих этапов работ резиновые перчатки не требуются.

Установку выполните в порядке обратном снятию.

Осторожно: Проявляйте осторожность при выполнении этой операции.

Установите на место выделенную деталь.

Примечание: Установите все винты и затяните их усилием пальцев, перед тем как начать окончательную затяжку.

🔩 Момент затяжки: 5 Н·м

🔩 Момент затяжки: 9 Н·м

🔩 Момент затяжки: 9 Н·м
