Выпускной коллектор, замена

Снимите:

• выпускной коллектор и тепловые экраны теплоизоляционной перегородки
• крышку реле
• кронштейн выпускного коллектора

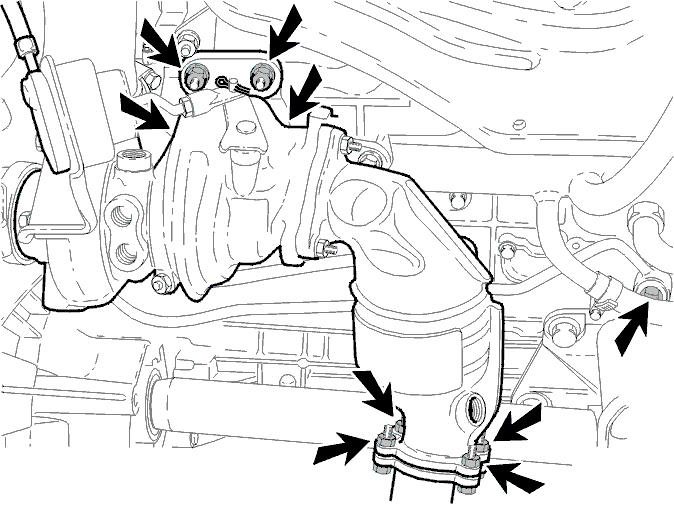

• каталитический преобразователь. См.Каталитический преобразователь тройного действия, замена
• турбонагнетатель.с выпускного коллектора. (Отверните 3 гайки наверху. Отверните 1 гайку с нижней стороны)
• заднюю крышку двигателя
• переднюю выхлопную трубу
• кронштейн маслопровода
• соединение верхнего маслопровода
• гайки выпускного коллектора
• шланг на воздухоочистителе. Шланг охладителя нагнетаемого воздуха.

Зажмите оба шланга радиатора при помощи зажимов для шланга🔧 TÅNG 2st (BLOCKERING-BRÄNSLESLANG). Ослабьте оба соединения на турбонагнетателе.Сдвиньте турбонагнетатель назад. Выньте нижний маслопровод из блока цилиндров.Снимите выпускной коллектор и прокладку.

Установка

Примечание: Используйтеновыепрокладки и уплотнительные кольца.

Тщательно очистите сопрягаемые поверхности.Установите выпускной коллектор. Используйтеновыепрокладки.Закрепите выпускной коллектор к головке цилиндров. Затяните до25 Н·м. Начните затягивание с центра.Установите опорный кронштейн выпускного коллектора. Затяните до24 Н·м.Установите новую прокладку на выпускной коллектор.Вставьте нижний маслопровод в блок цилиндров. Используйте новое уплотнительное кольцо. Закрепите турбонагнетатель на выпускном коллекторе. Затяните до45 Н·м. Одну из гаек необходимо затянуть снизу.

Установите:

• каталитический преобразователь. См.Каталитический преобразователь тройного действия, замена
• соединение верхнего маслопровода. Затяните до24 Н·м
• оба соединения радиатора. Затяните до25 Н·м. Снимите зажимы для шланга
• выпускной коллектор и тепловые экраны теплоизоляционной перегородки
• шланг на воздухоочистителе. Шланг охладителя нагнетаемого воздуха
• крышку двигателя. Крышку реле
• кронштейн маслопровода
• переднюю выхлопную трубу. Используйте новую прокладку. См.Турбонагнетатель, замена
• заднюю крышку двигателя.
