Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2010, 2011A |
| C30 | — | 2007–2009 |
| C70 (06-) | B5244S4 | 2010 |
| C70 (06-) | B5244S5 | 2010 |
| C70 (06-) | — | 2006–2009 |
| S40 (04-) | B5244S4 | 2010 |
| S40 (04-) | — | 2004–2009 |
| V50 | B5244S4 | 2010 |
| V50 | — | 2004–2009 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие выключателя фонаря заднего хода, коробка передач M56
Выключение зажигания
Снимите корпус воздушного фильтра.
- тросы переключателя передач с рычагов.🔧 ВИЛЬЧАТЫЙ РЫЧАГ
- тросы рычага переключения передач из консоли, чтобы они не были согнуты, когда Вы будете снимать плечо рычага привода.

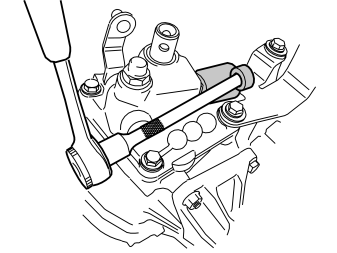

- полый стержень. 🔧 Нажимное приспособление.
- рычаг
- контактный разъем с контакта заднего света
- контакт стоп-сигналов.🔧 Втулка NV-22 (Лямбда-зонд).
Установка
Примечание: Моменты затяжки см. Åtdragningsmoment.
Установка выключателя фонарей заднего хода
Установите новый контакт заднего света. 🔧 Втулка NV-22 (Лямбда-зонд)Затяните до 24 Нм
Установка контактного разъема
Вытяните вторичный замок. 🔧 Инструмент для снятия выводов (фиксирующийся разъем).
Установите кабели в контактном разъеме, чтобы провем первичного замка был направлен вверх, как показано на иллюстрации. Прижмите внутрь вторичный замок.
Соединение кабелей
Нарастите новый контактный разъем кабелями в имеющейся проводке, см. Соединение кабелей
Установка контактного разъема
Установите контактный разъем с кабелями на контакте заднего света. Установите ленточный хомут как показано на иллюстрации, чтобы жгут проводки проходил свободно и не касался рычага выбора передач.
- рычаг выбора передач. 🔧 Нажимное приспособление чтобы втолкнуть полый стержень
- тросы переключателя передач в кронштейне
- тросы переключателя на рычагах.
Установите корпус воздухоочистителя.
Проверьте функционирование.
