Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2001, 2002 |
| V70 (00-08) | B5204T5 | 2000 |
| V70 (00-08) | B5244T3 | 2000–2002 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2001, 2002 |
| V70 XC (01-) / XC70 (-07) | B5244T3 | 2001, 2002 |
Специальные инструменты
- 🔧 AGGREGATLYFT (HYDRAULIK)
- 🔧 UTDRAGARE (TÄTNINGAR)
- 🔧 DORN PINJONGTÄTNING AWD
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Снятие
Снятие карданного вала
Снимите карданный вал. См. Конечная передача, замена.

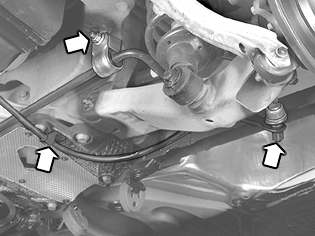

Снятие стабилизатора поперечной устойчивости
Снимите:
- крепления троса стояночного тормоза в крышке
- стабилизатор поперечной устойчивости с рычагов управления и балки заднего моста. Оставьте стабилизатор поперечной устойчивости висеть.

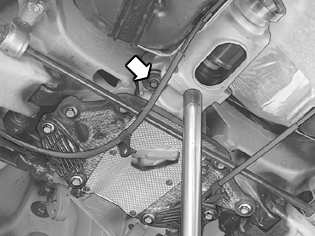

Снятие винта в корпусе конечной передачи
Расположите передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) таким образом, чтобы он касался корпуса вязкостной муфты.Выверните винт, крепящий корпус конечной передачи к элементу конструкции.
Снятие корпуса вязкостной муфты
Поместите поддон под конечную передачу и вязкостную муфту.Вытяните корпус вязкостной муфты.

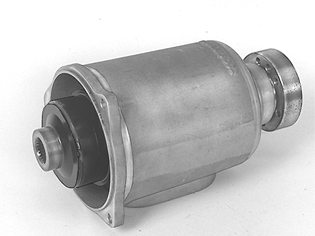

Проверка корпуса вязкостной муфты и вязкостной муфты
Проверьте подшипник на наличие люфта и шумов.Проверьте поверхность вязкостной муфты, сопрягаемую с уплотнением ведущей шестерни.Чтобы заменить вязкостную муфту или подшипник, см. Подшипник, вязкостная муфта, замена.

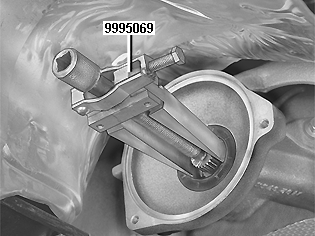

Снятие уплотнения ведущей шестерни
Используйте съемник 🔧 UTDRAGARE (TÄTNINGAR), чтобы снять уплотнение.Проверьте на наличие остатков уплотнения.
Установка

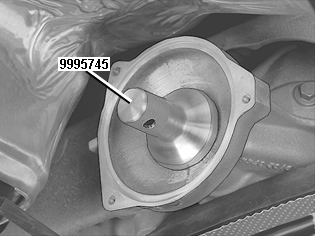

Установка уплотнения ведущей шестерни
Смажьте кромку уплотнительного кольца смазкой для подшипников колес.Используйте оправку 🔧 DORN PINJONGTÄTNING AWD для установки. Забивайте уплотнение до тех пор, пока инструмент не коснется корпуса конечной передачи.

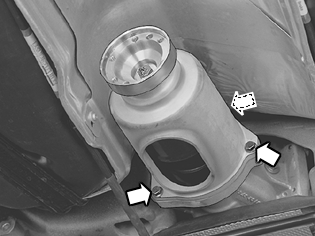

Установка корпуса вязкостной муфты
Убедитесь, что сопрягаемые поверхности между конечной передачей и корпусом вязкостной муфты чистые.Смажьте сопрягаемую поверхность на вязкостной муфте.Установите корпус с вязкостной муфтой на конечную передачу. Затяните винты. Затяните до 25 Н·м.
Установка винта корпуса конечной передачи
Расположите передвижной домкрат под передней частью корпуса конечной передачи. Приподнимите его до легкого касания.Установите винт корпуса конечной передачи и элемента конструкции. Затяните до 80 Н·м.
Установка стабилизатора поперечной устойчивости
Установите стабилизатор поперечной устойчивости на балке заднего моста. Затяните до 80 Н·м.Притяните рычаги управления к стабилизатору поперечной устойчивости. Затяните до 50 Н·м.Установите крепления троса стояночного тормоза на крышку. Затяните до 10 Н·м.
Установка карданного вала
Установите карданный вал. См. Конечная передача, замена
