Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2001, 2002 |
| V70 (00-08) | B5204T5 | 2000 |
| V70 (00-08) | B5244T3 | 2000–2002 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2001, 2002 |
| V70 XC (01-) / XC70 (-07) | B5244T3 | 2001, 2002 |
Специальные инструменты
- 🔧 STANDARDSKAFT
- 🔧 DORN (TÄTNING-UTGÅENDE AXEL) J
- 🔧 HYLSA (MONT-PINJONGLAGER) 1031
- 🔧 MOTHÅLL (MEDBRINGARE/VINKEL-/SLUTVÄXEL)1065,1165
- 🔧 ADAPTER MEDBRINGARE AWD
- 🔧 HYLSA(HJULBULT)
- 🔧 DORN (MONT-KULLAGER/TÄTNING)ZF CAM GEAR
Примечание: Подготовка к снятию корпуса вязкостной муфты. См. Конечная передача, перестановка компонентов.
Снятие

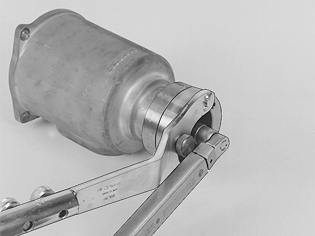

Снятие винта, крепящего фланец к вязкостной муфте
Используйте упор 🔧 MOTHÅLL (MEDBRINGARE/VINKEL-/SLUTVÄXEL)1065,1165 с адаптером 🔧 ADAPTER MEDBRINGARE AWD.Отметьте положение муфты и фланца. Используйте фломастер.Нажмите и выбейте вязкостную муфту из фланца. Будьте осторожны, не уроните вязкостную муфту, так как при этом она повредится.

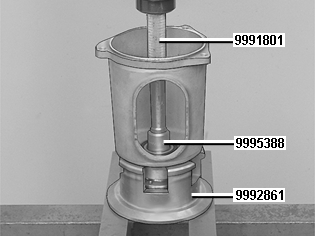

Снятие фланца с подшипника
Поддерживайте корпус вязкостной муфты на инструменте 🔧 HYLSA(HJULBULT). Выдавите фланец. Используйте оправку 🔧 DORN (MONT-KULLAGER/TÄTNING)ZF CAM GEAR с валом 🔧 STANDARDSKAFT или другую подходящую оправку.

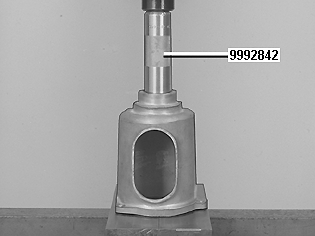

Снятие подшипника из корпуса вязкостной муфты
Используйте оправку🔧 HYLSA (MONT-PINJONGLAGER) 1031.
Установка

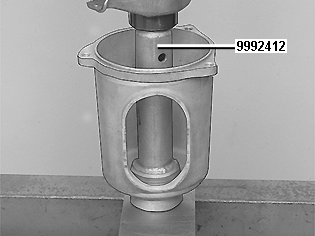

Установка подшипника в корпус вязкостной муфты
Используйте оправку🔧 DORN (TÄTNING-UTGÅENDE AXEL) J.

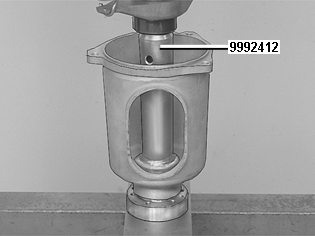

Установка корпуса вязкостной муфты и подшипника на фланец
Используйте оправку🔧 DORN (TÄTNING-UTGÅENDE AXEL) J.

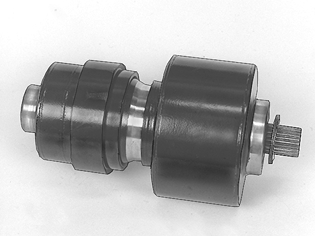

Установка вязкостной муфты в корпус вязкостной муфты
Установите вязкостную муфту согласно отметкам. См. крепящего фланец к вязкостной муфте.
Примечание: Убедитесь, что незакрепленная шайба находится на месте.

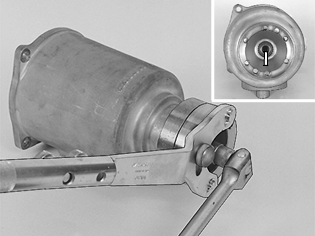

Используйте новый винт. Затяните до 50 Н·м. Используйте упор 🔧 ADAPTER MEDBRINGARE AWD с адаптером 🔧 ADAPTER MEDBRINGARE AWD.
Примечание: После установки корпуса вязкостной муфты см. Конечная передача, перестановка компонентов.
