Втулки в корпусе конечной передачи, замена

Снятие задней секции системы выпуска выхлопных газов

Снимите заднюю секцию системы выпуска выхлопных газов. См. Конечная передача, замена.

Снятие карданного вала

Снимите карданный вал. См. Конечная передача, замена.

Отсоединение стабилизатора поперечной устойчивости

Отсоедините стабилизатор поперечной устойчивости. См. Вязкостная муфта / уплотнение ведущей шестерни, замена.

Примечание: Отсоедините задние крепления тросов стояночного тормоза в теплоизоляционном щитке.

Отсоединение корпуса конечной передачи

Поместите передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) и универсальную пластину 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) к крышке и корпусу вязкостной муфты.Выверните 8 винтов из крышки и винт из передней втулки на конечной передаче.Поместите толстую ткань между приводными валами и внутренними секциями на продольных рычагах.Опустите подъемник с крышкой. Оставьте корпус конечной передачи висеть на приводных валах.

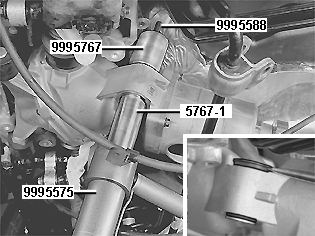

Снятие передней втулки с корпуса конечной передачи

Снимите шайбу, которая надета на верхнюю часть втулки. Используйте отвертку.Используйте гидравлическое приспособление 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575) с цилиндром съемника 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) или 🔧 HYDRAULVERKTYG (SATS).

Установите:

• резьбовой стержень 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG для цилиндра съемника
• оправку 5767-1 для цилиндра съемника (повернута вырезами к опорным проушинам в корпусе конечной передачи)
• упор 🔧 PRESSVERKTYG (V70 OO- AWD) наверху. Выпрессуйте втулку.

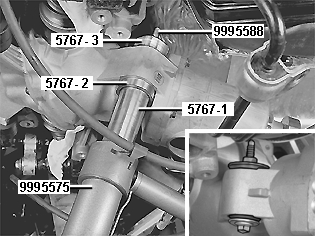

Установка передней втулки в корпусе конечной передачи

Смажьте наружную оболочку новой втулки вазелином.Расположите новую втулку скошенной кромкой к корпусу конечной передачи.

Установите:

• оправку 5767-1 с упором 5767-2
• оправку 5767-3 к втулке.

Вдавите втулку так, чтобы она дошла до опорных проушин в корпусе конечной передачи.Установите шайбу на верхнюю часть втулки. Вдавите шайбу на место при помощи винта для втулки и гайки.

Замена задней втулки в корпусе конечной передачи

Снятие
Поднимите корпус конечной передачи на переднем крае так, чтобы он был расположен горизонтально.Используйте гаечный ключ с открытым зевом в качестве опоры и сбейте втулку с обеих сторон с конечной передачи.

Установка
Вбейте новые втулки. Используйте резиновую киянку.

Установка корпуса конечной передачи

Поднимите крышку до корпуса конечной передачи и балки заднего моста.Установите 8 винтов и винт передней втулки в конечной передаче.Слегка затяните винты поочередно.Затем затяните винты. Затяните до 100 Н·м.

Установка стабилизатора поперечной устойчивости

Установите:

• стабилизатор поперечной устойчивости. См. Вязкостная муфта / уплотнение ведущей шестерни, замена
• тросы стояночного тормоза на креплениях на теплоизоляционном щитке.

Установка карданного вала

Установите карданный вал. См. Конечная передача, замена.

Установка задней секции системы выпуска выхлопных газов

Установите заднюю секцию системы выпуска выхлопных газов. См. Конечная передача, замена
