Втулки связывающей тяги, замена

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие тяги

Снимите тягу согласно: Рычаг управления, передний, замена.

Примечание: В показанном методе, показаны позиции втулок по отношении к тяге.

В данном методе работа выполняется на левой тяге. Расположение с правой стороны выполняется идентично, но в зеркальном расположении.

Примечание: Для характеристик втулок и для срока их службы исключительно важно, чтобы они были установлены в правильном положении.

Снятие передней втулки

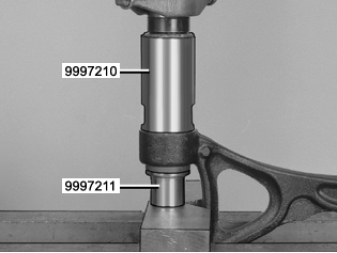

Установите тягу в тисках. Пользуйтесь 🔧 DORN и 🔧 HYLSA.Выпрессуйте втулку.

Установка передней втулки

Примечание: Будьте очень тщательны в расположении в тяге.

Установка передней втулки, продолжение

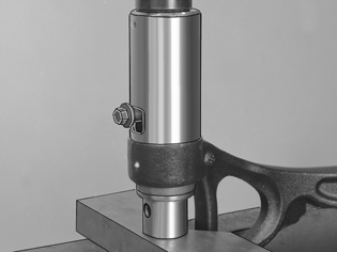

Пользуйтесь 🔧 DORNи установите втулку в дорне. Сторона втулки с шейкой вала с более плоскими поверхностями должна устанавливаться в отверстие для винта. Наживите один из винтов во втулку через отверстие в оправке.

Установка передней втулки, продолжение

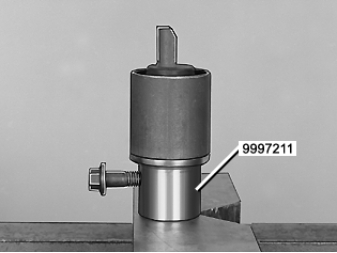

Выправьте оправку так, чтобы винт находился напротив литого стыка на тяге.Пользуйтесь 🔧 HYLSA и поверните его отверстием в том же направлении, что и винт/литой стык.Осторожно вталкивайте втулку до тех пор, пока отверстие с резьбой в оси втулки не будет видно через отверстие в муфте.

Установка передней втулки, продолжение

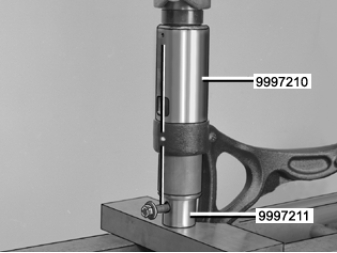

Переместите винт и втяните его настолько, чтобы часть винта без резьбы закрывала край отверстия на муфте.Вталкивайте втулку о тех пор, пока часть винта без резьбы не будет касаться верхнего края отверстия.

Снятие задней втулки

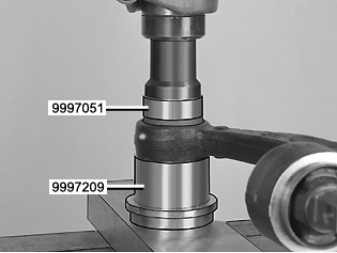

Вставьте тягу в тиски. Пользуйтесь 🔧 HYLSA и 🔧 DORN (800 AWD, P2X), а также другой соответствующей втулкой.Выпрессуйте втулку.

Установка задней втулки

Примечание: Будьте очень тщательны в расположении в тяге.

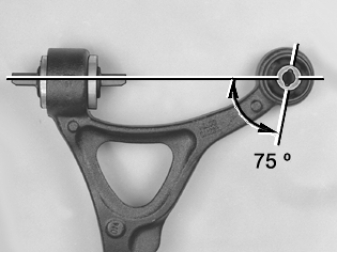

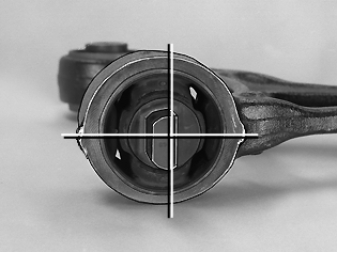

Две выемки во внутренней муфте втулки должны находиться под углом в 75 градусов по отношении к продольной линии, см. рисунок.Отметьте втулку и соответственно тягу фломастером.

Установка задней втулки, продолжение

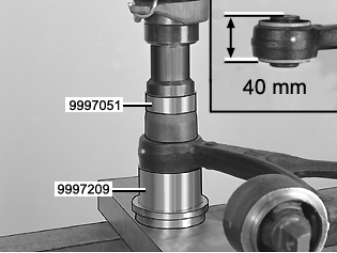

Вставьте тягу в тиски. Пользуйтесь 🔧 HYLSA и 🔧 DORN (800 AWD, P2X), а также другой соответствующей втулкой.Втолкните втулку так, чтобы расстояние между плоскостью на внутренней муфте и обработанной поверхностью на тяге было 40 мм.

Установка тяги

Вставьте тягу по следующему методу: Рычаг управления, передний, замена.
