Втулки, корпус конечной передачи, замена (B5254T2)

Снятие задней секции системы выпуска выхлопных газов

Снимите заднюю секцию системы выпуска выхлопных газов. См. Конечная передача, замена.

Снятие карданного вала

Снимите карданный вал. См. Конечная передача, замена.

Снятие стабилизатора поперечной устойчивости

Снимите держатель троса стояночного тормоза с крышки балки заднего моста и задних креплений в теплоизоляционном щитке.Отсоедините стабилизатор поперечной устойчивости от звеньев и креплений в балке заднего моста. Оставьте стабилизатор поперечной устойчивости незакрепленным на продольных рычагах.

Снятие жгута проводов

Снимите жгут проводов с модуля управления активируемой по требованию муфты и зажима.

Снятие корпуса конечной передачи

Поместите передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) и универсальную пластину 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) к крышке и активируемой по требованию муфте / конечной передаче.Выверните 8 винтов из крышки и винт из передней втулки на конечной передаче.Поместите толстую ткань между приводными валами и внутренними секциями на продольных рычагах.Опустите подъемник с крышкой. Оставьте корпус конечной передачи висеть на приводных валах.

Примечание: Оставьте незакрепленную шайбу между верхом передней втулки и балкой заднего моста.

Снятие передней втулки с корпуса конечной передачи

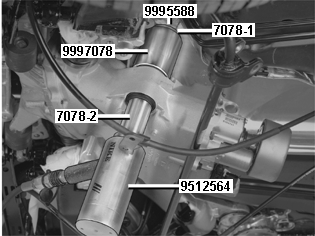

Используйте цилиндр съемника 🔧 HYDRAULVERKTYG (SATS) или 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) и присоединенный насос 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575). Поместите шатун 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG в цилиндре съемника и гильзу 7078-2 к цилиндру съемника и втулке.Расположите упор 🔧 PRESSVERKTYG и шайбу 7078-1, поверните упор так, чтобы вырез был направлен к радиусу корпуса конечной передачи, и чтобы он опирался на окружающую литую поверхность.Выпрессуйте втулку.

Маркировка втулки и корпуса конечной передачи

Для получения правильного положения втулки при установке. Нанесите отметку прямо напротив выреза в кромке втулки и прямо вдоль боковой стороны.Нанесите отметку прямо напротив края, образовавшегося между литой поверхностью и обточенной поверхностью на корпусе конечной передачи, как показано на иллюстрации.Расположите отметку на втулке прямо напротив отметки на корпусе конечной передачи.

Установка передней втулки в корпусе конечной передачи

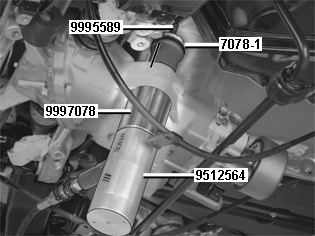

Используйте съемник 🔧 HYDRAULVERKTYG (SATS) или 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) и присоединенный насос 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575). Расположите шатун 🔧 DRAGSTÅNG (M12 x 150)BUSSNINGSBYTE/HYDRAULVERKTYG в цилиндре съемника и упор 🔧 PRESSVERKTYG к цилиндру съемника и корпусу конечной передачи, поверните упор так, чтобы вырез был направлен к радиусу корпуса конечной передачи, и чтобы он опирался на окружающую литую поверхность.Смажьте конец втулки и наружную гильзу небольшим количеством вазелина. Расположите шайбу 7078-1 плоской стороной ко втулке и осторожно поместите гайку шатуна. Поверните втулку в правильное положение, как указано выше. Вдавите втулку на место, так чтобы фланец на втулке был у корпуса конечной передачи.

Замена задних втулок в корпусе конечной передачи

Снятие
Поднимите корпус конечной передачи на переднем крае так, чтобы он был расположен горизонтально.Используйте гаечный ключ с открытым зевом в качестве опоры и сбейте втулку с обеих сторон с конечной передачи.

Установка
Вбейте новые втулки. Используйте резиновую киянку.

Установка корпуса конечной передачи

Примечание: Расположите незакрепленную шайбу между верхом передней втулки и балкой заднего моста.

Поднимите крышку до корпуса конечной передачи и балки заднего моста.Установите 8 винтов и винт передней втулки в конечной передаче.Слегка затяните винты поочередно.Затем затяните винты крышки. См. Момент затяжки.Затяните винт M12 передней втулки в корпусе конечной передачи.

Установка жгута проводов

Установите жгут проводов в модуле управления активируемой по требованию муфты и зажим.

Установка стабилизатора поперечной устойчивости

Установите:

• стабилизатор поперечной устойчивости на креплениях в балке заднего моста и звеньях при помощи новых контргаек. Затяните
• держатель тросов стояночного тормоза на крышке балки заднего моста и креплениях теплоизоляционного щитка.

Установка карданного вала

Установите карданный вал. См. Конечная передача, замена.

Установка задней секции системы выпуска выхлопных газов

Установите заднюю секцию системы выпуска выхлопных газов. См. Конечная передача, замена.
