Втулки конечной передачи (B5254T3, B5254T7)

Примечание: Замена втулок должна всегда производиться с обоих сторон.

Снимите заднюю ось. Bakväxel

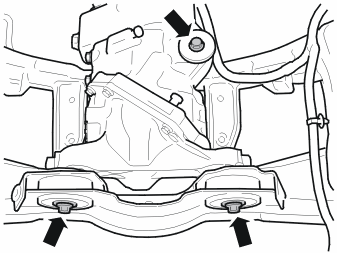

Выверните 3 винта из задней передачи.

Используйте 🔧 HYDRAULISK HÅLCYLINDER вместе с 🔧 HYDRAUL PUMP

Примечание: При использовании 🔧 HYDRAULISK HÅLCYLINDER, действие необходимо выполнить повторно, по причине ограниченного хода цилиндра (отпустите цилиндр и завинтите гайку на тяговом стержне).

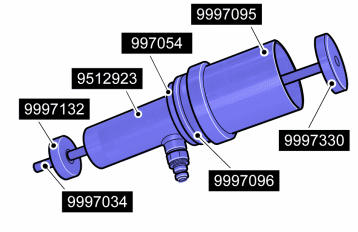

🔧 HYLSA, 🔧 RING, 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 MUTTER M12, 🔧 HYDRAULISK HÅLCYLINDER, 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X), 🔧 DORN

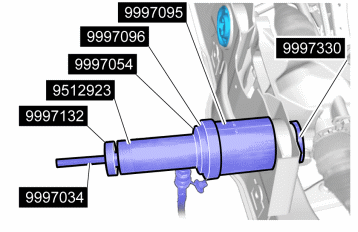

Прижмите заднюю ось немного вперед, чтобы спереди перед втулкой освободилось место.Установите инструменты, как показано на иллюстрации.Проверьте, чтобы стержень с резьбой проходил через переднюю оправку полностью, чтобы была использована полная резьба.Отцентруйте инструмент к втулке и к вспомогательной раме, и затяните гайку на тяговом стержне.Выпрессуйте втулку.

Примечание: При использовании 🔧 HYDRAULISK HÅLCYLINDER, действие необходимо выполнить повторно, по причине ограниченного хода цилиндра (отпустите цилиндр и завинтите гайку на тяговом стержне).

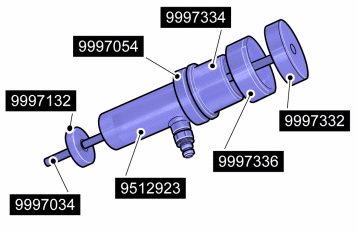

🔧 DORN, 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 MUTTER M12, 🔧 DORN, 🔧 KONA, 🔧 HYDRAULISK HÅLCYLINDER, 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X)

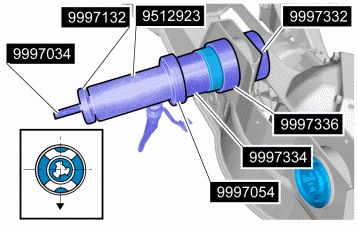

Прижмите заднюю ось немного вперед, чтобы спереди перед втулкой освободилось место.Отметьте втулку черточкой, как показано на рисунке, исключительно важно, чтобы втулка была установлена в правильное положение.Установите втулку и инструмент, как показано на иллюстрацииТщательно отцентруйте инструмент, затяните гайку на тяговом стержне и втолкните втулкуПроверьте, чтобы стержень с резьбой проходил через переднюю оправку полностью, чтобы была использована полная резьба.Отцентруйте инструмент к втулке и к вспомогательной раме, и затяните гайку на тяговом стержне.

Примечание: Маркировка втулки должна быть направлена вниз.

Втулка находится в правильном положении, когда фланец на 🔧 DORNподойдет в упор 🔧 KONAв момент прижимания инструмента.

• заднюю ось 3 винтами, затяните в начале заднюю ось, чтобы она прилегала к двум задним втулкам. Затяните, см.: Åtdragningsmoment
• главную передачу. Bakväxel
