Втулка, внутренний рычаг управления, нижний, замените

Подготовка

Снимите колеса на обеих сторонах.

Отсоединение бокового звена

• Установите фиксирующий хомут и слегка прикрепите нижний рычаг управления к гнезду для поддомкрачивания
• Выверните винт бокового звена на шпинделе
• Немного ослабьте винт на переднем креплении. Поверните боковое звено вниз.

Отсоединение поперечной рулевой тяги

• Отметьте положение на эксцентрике распорки
• Выверните винт крепления поперечной рулевой тяги
• Поверните поперечную рулевую тягу вниз.

Отсоединение рычага управления

• Установите натяжное устройство. См. Натяжное устройство, инструкции по использованию.

Примечание: Натяжное устройство должно быть полностью сжато при снятии и установке пружины, чтобы достичь правильного подъемного эффекта.

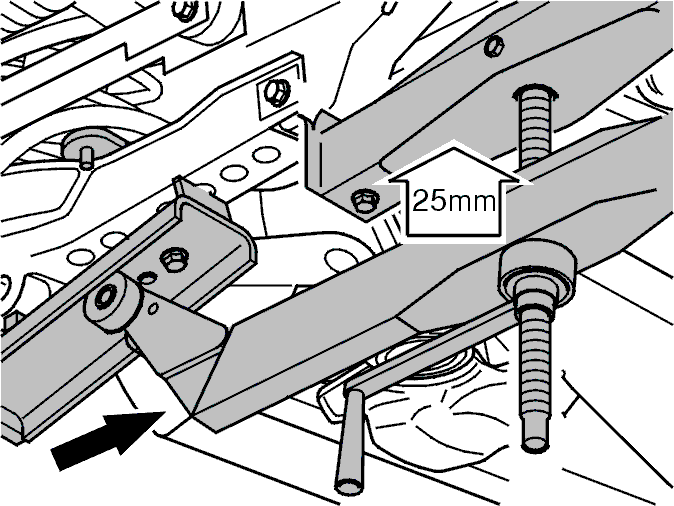

- Сожмите натяжное устройство приблизительно на 25 мм от ненагруженного положения.

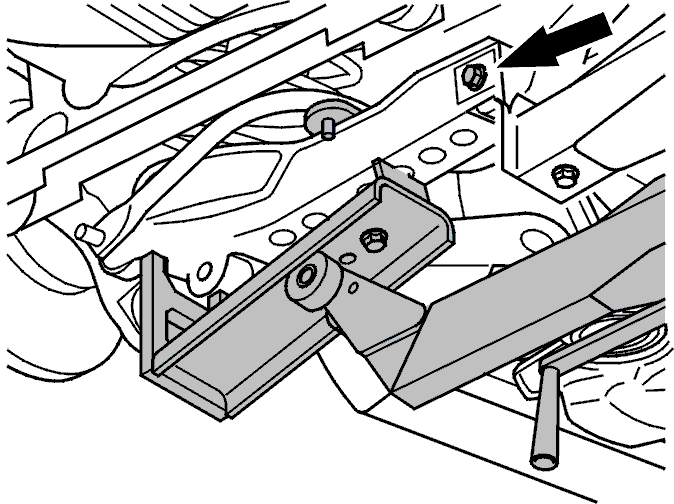

• Выверните винт, удерживающий рычаг управления в подрамнике
• Опустите рычаг управления при помощи натяжного устройства, чтобы получить доступ для прокладки втулки.

Снятие втулки

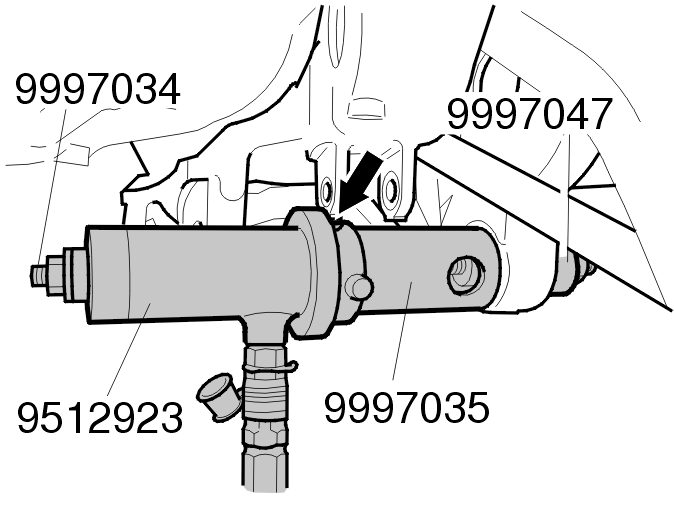

• Установите гидравлический цилиндр
• Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X), 🔧 DORN (800 AWD, P2X) (не полноприводные автомобили) и 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X)
• Вытяните втулку.

Установка втулки

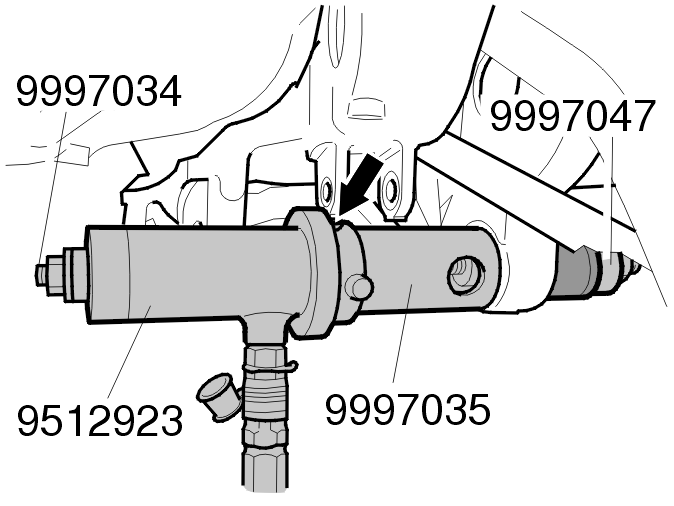

• Установите гидравлический цилиндр со втулкой
• Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X), 🔧 DORN (800 AWD, P2X)и 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X).

• Потяните втулку.

Примечание: 6 мм стальной гильзы втулки должно быть видно в правильном положении.
- Снимите гидравлический цилиндр.

Установка рычага управления

Поднимите рычаги управления так, чтобы можно было установить винт рычага управления сквозь подрамник.

Установите винт.

Примечание: Не затягивайте винт креплений втулки. Это выполняется позже, когда задняя подвеска находится в нормальном положении.

Установка бокового звена и поперечной рулевой тяги

Установите:

• фиксирующий хомут и слегка прикрепите нижний рычаг управления к гнезду для поддомкрачивания
• винт бокового звена.

Освободите фиксирующий хомут.

Установите винт поперечной рулевой тяги с эксцентриковыми шайбами.

Затягивание стойки и креплений

Установите натяжное устройство и затяните заднюю подвеску до нормального положения. См. Натяжное устройство, инструкции по использованию.

Затяните:

• оба крепления бокового звена. Затяните до 80 Н·м
• внутреннее крепление поперечной рулевой тяги. Затяните до 80 Н·м

Примечание: Убедитесь, что эксцентриковая шайба расположена в помеченном ранее положении.
- наружное и внутреннее крепление рычага управления. Затяните до 80 Н·м.

Завершение

Установите колеса. См. Установка колес.Проверьте/отрегулируйте угол установки колес. См.: Уголы установки колес, проверка/регулировка.
