Втулка, наружный рычаг управления, верхний, замена (2000, 2001)

Подготовка

Снимите колесо.

Снятие амортизатора

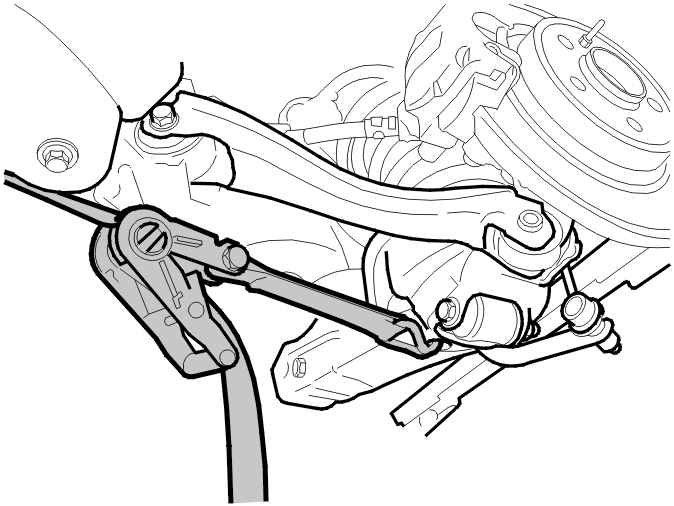

• Закрепите рычаги управления. Используйте фиксирующие хомуты
• Выверните винты крепления амортизатора
• Потяните амортизатор из его крепления
• Освободите фиксирующий хомут.

Внимание: Существует опасность травмы, не держите руки около амортизатора при освобождении фиксирующего хомута.

Отсоединение бокового звена

• Установите фиксирующий хомут и слегка прикрепите нижний рычаг управления к гнезду для поддомкрачивания
• Выверните винт бокового звена на шпинделе
• Немного ослабьте винт на переднем креплении. Поверните боковое звено вниз.

Отсоединение поперечной рулевой тяги

Снимите:

• наружное крепление поперечной рулевой тяги.

Поверните поперечную рулевую тягу вверх.

Выверните винт крепления нижнего наружного рычага управления.

Снятие суппорта тормоза

Снимите:

• колесо
• датчик ABS и линию ABS с кронштейна на шпинделе колеса
• винты крепления тормозного суппорта.

Подвесьте линию ABS и суппорт тормоза. Используйте кусок проволоки.

Снятие троса стояночного тормоза

Освободите регулятор стояночного тормоза. См. Стояночный тормоз, тормозные колодки, замена.

Снимите:

• установочный штифт тормозного диска
• тормозной диск
• возвратную пружину на расширителе
• расширитель. Слегка поднимите тормозную колодку. Захватите расширитель. Потяните расширитель наружу.

Отсоедините расширитель от металлического кронштейна.

Снимите:

• направляющую втулку трубки троса. Вставьте отвертку между выступом направляющей втулки и надколесной дугой. Слегка раздвиньте для того, чтобы снять втулку.

Снятие шпинделя колеса

• Выверните винт крепления приводного вала
• Выверните винт из верхнего наружного крепления рычага управления
• Выдавите шпиндель колеса. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER и 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 STYRTAPP (P2X), 🔧 BYGEL BUSSNINGSBYTE вместе с резьбовым стержнем 🔧 DRAGSTÅNG M16X360 (P2X).

Примечание: Нажимайте только до тех пор, пока втулка не освободится из шлицевого соединения.

Вдавите приводной вал и снимите шпиндель.

Снятие втулки

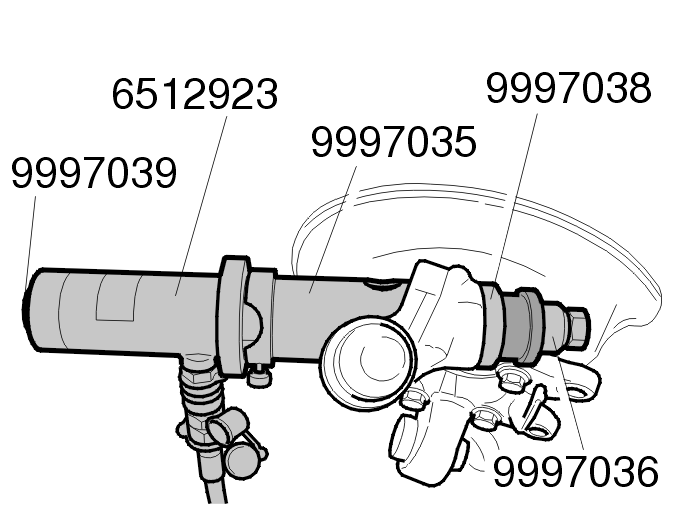

• Установите гидравлический цилиндр. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X), 🔧 DORN (800 AWD, P2X и 🔧 DRAGSTÅNG M16X360 (P2X)
• Вытяните втулку.

Установка втулки

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

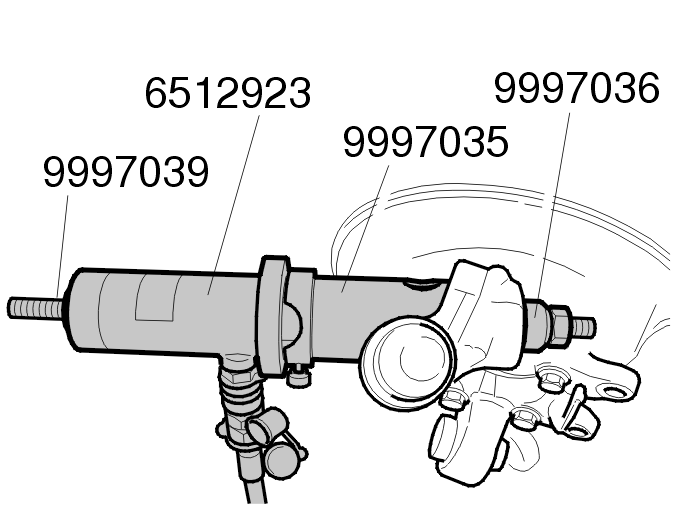

• Установите гидравлический цилиндр. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X), 🔧 DORN (800 AWD, P2X, 🔧 DORN (P2X) и 🔧 DRAGSTÅNG M16X360 (P2X)
• Потяните втулку.

Примечание: Если необходимо, затяните гайку на инструменте после надавливания приблизительно наполовину.

Установка шпинделя колеса и поперечной рулевой тяги

Установите:

• шпиндель колеса
• винт нижнего и верхнего крепления рычага управления
• винт поперечной рулевой тяги
• винт наружного крепления приводного вала.

Примечание: Не затягивайте винт креплений втулки. Это выполняется позже, когда задняя подвеска находится в нормальном положении.

Установка бокового звена

Установите:

• фиксирующий хомут и слегка прикрепите нижний рычаг управления к гнезду для поддомкрачивания
• винт бокового звена.

Снимите фиксирующий хомут.

Затягивание стойки и креплений

Прижмите подвеску вверх в ее нормальное положение, см. Нормальное положение.

Затяните:

• оба крепления бокового звена. Затяните до 80 Н·м
• наружное крепление поперечной рулевой тяги. Затяните до 80 Н·м
• наружное и внутреннее крепление рычага управления. Затяните до 80 Н·м
• крепление приводного вала. Затяните до 50 Н·м. Используйте новый винт.

Установка амортизатора

Установите фиксирующий хомут и потяните рычаги управления вниз, так чтобы можно было установить амортизатор.

Установите:

• амортизатор
• винты. Затяните до 80 Н·м.

Снимите натяжную ленту.

Установка троса стояночного тормоза

• Установите крепление тросов на подрамнике и зажимы на поперечных рулевых тягах
• Проденьте тросы в крышки тормоза.

Подсказка: Смажьте уплотнительные кольца на направляющих втулках тросов. Используйте силиконовую смазку.

Примечание: Убедитесь, что выступ направляющей втулки правильно расположен в крышке.

Зацепите расширитель в кронштейне щитка.

Установите:

• расширитель
• возвратную пружину
• тормозной диск
• установочный штифт тормозного диска. Затяните до 10 Н·м.

Установка суппорта тормоза

Установите:

• суппорт тормоза
• винт крепления суппорта тормоза. Затяните до 60 Н·м. Используйте новые винты
• датчик ABS
• винты. Затяните до 10 Н·м
• Кабель датчика ABS в кронштейне.

Завершение

Отрегулируйте стояночный тормоз. См. Стояночный тормоз, тормозные колодки, замена.

Установите колесо. См. Установка колес.Проверьте/отрегулируйте угол установки колес. См.: Уголы установки колес, проверка/регулировка.
