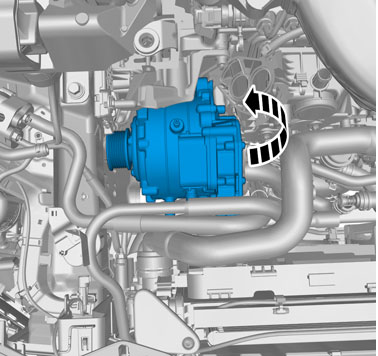

Встроенный стартер - генератор ISG

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

• правая передняя фара Фары
• Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования

Внимание: Будьте готовы собрать вытекающие жидкости.

🔩 Момент затяжки: 5 Н·м

Примечание: Соберите вытекшую жидкость впитывающей бумагой.

Осторожно: Будьте особенно осторожны, чтобы не повредить уплотнение.

🔩 Момент затяжки: 25 Н·м

🔩 Момент затяжки: 10 Н·м

Осторожно: Будьте особенно осторожны, чтобы не повредить уплотнение.

🔩 Момент затяжки: 48 Н·м

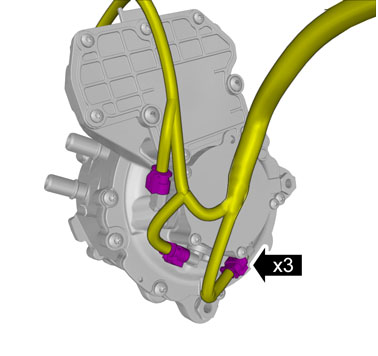

Осторожно: Убедитесь в том, что трубка хладагента не подвергается сгибанию или растяжению.

Установите в обратном порядке.

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Откалибруйте IGM как: Диагностика/Автомобильная коммуникация/IGM /Расширенный/ IGM /Калибровка модуля управления высоковольтного генератора (IGM)
