Встроенная багажная сетка

Снятие багажной сетки

Примечание: Багажная сетка является частью системы безопасности в автомобиле. Безопасность не может быть гарантирована, если при установке или снятии багажной сетки не соблюдаются данные инструкции.

Примечание: При падении багажной сетки или при небрежном с ней обращении ее рабочие качества могут ухудшиться. Если подобное произойдет, багажную сетку следует заменить. Всегда убеждайтесь в надежном креплении багажной сетки.

Снимите:

• замок спинки сиденья согласно Защелки спинки сидения
• панель согласно Обивка, спинка сиденья, замена
• боковой элемент согласно Боковой элемент
• боковой элемент с багажной сетки согласно Боковой элемент багажной сетки.

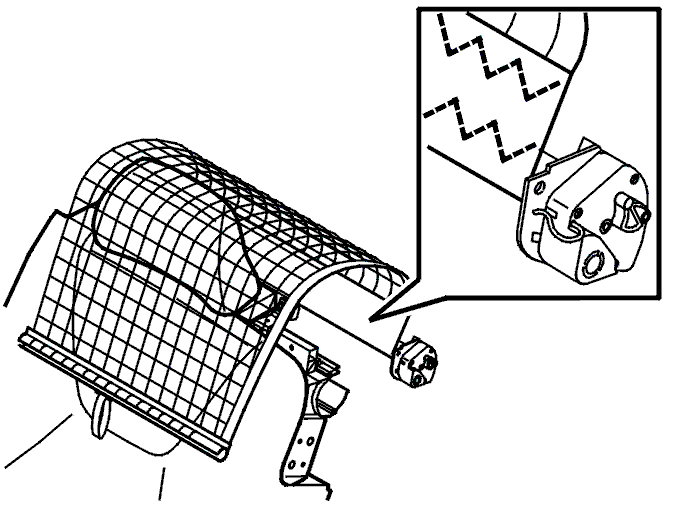

Полностью вытяните багажную сетку.Надежно укрепите и зафиксируйте багажную сетку с помощью стопорных штифтов.

Примечание: Закрепите багажную сетку с каждой стороны с помощью стопорных штифтов.

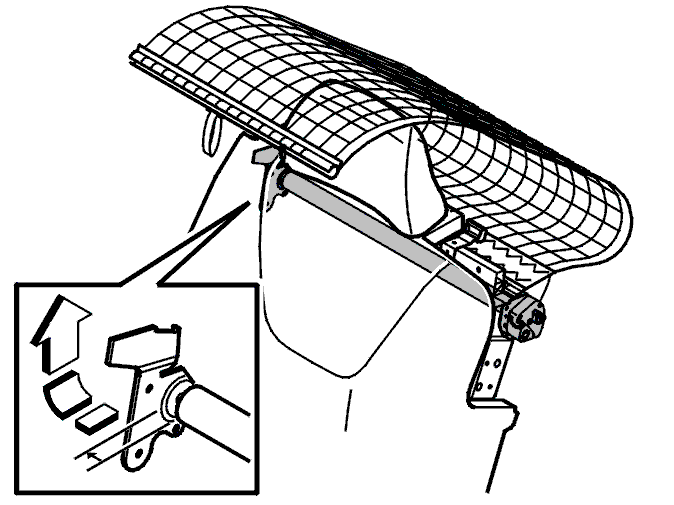

Осторожно вытяните торцевую крышку (узкая сторона) приблизительно на 6 мм в сторону, не перекашивая ее, в направлении места разделения сидений.Поднимите торцевую крышку.Сделайте то же самое с другой стороны.Выньте багажную сетку.

Внимание: Если стопорные штифты не установлены или освобождены во время или после установки, багажную сетку следует заменить.

Внимание: Если торцевые крышки вращаются, то существует опасность получения травмы.

Подготовка
Стопорные штифты нужно заказать перед тем, как снимать багажную сетку с автомобиля.

Установка багажной сетки

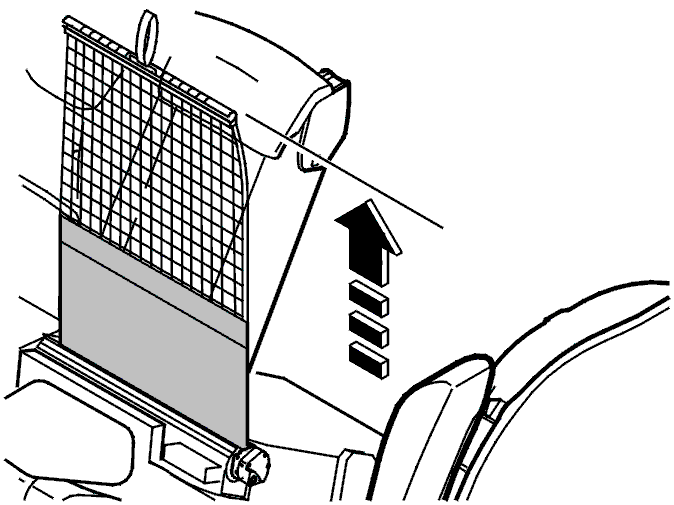

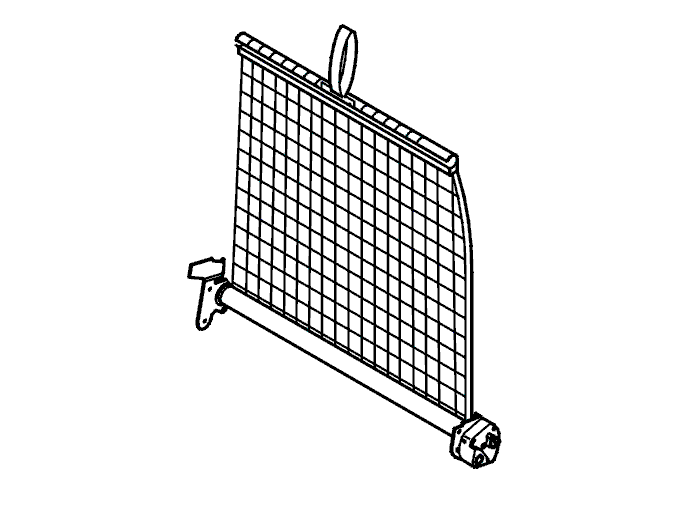

Разверните сетку так, чтобы она свисала с передней части спинки заднего сиденья швом вверх.

Примечание: Убедитесь, что бобина не перекручена. Шов должен быть виден.

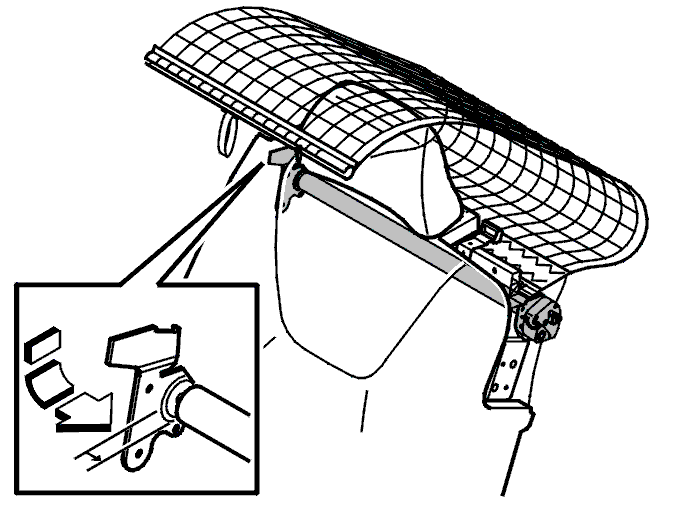

Вытяните торцевую крышку приблизительно на шесть мм в сторону, не перекашивая ее.Вставьте сперва сторону временной направляющей (более толстая, короткая сторона), а затем другую сторону.Вдавите торцевую крышку приблизительно на шесть мм.

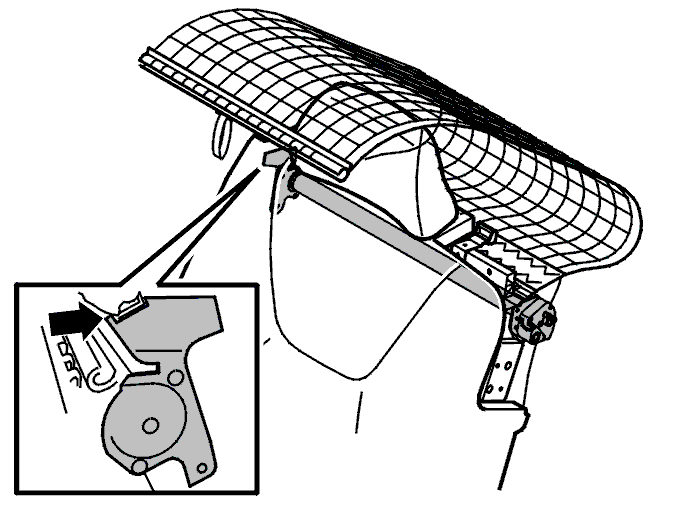

Вставьте запирающий элемент на место. Убедитесь, что крюки в боковом элементе надежно закреплены в пазах в раме спинки сиденья.

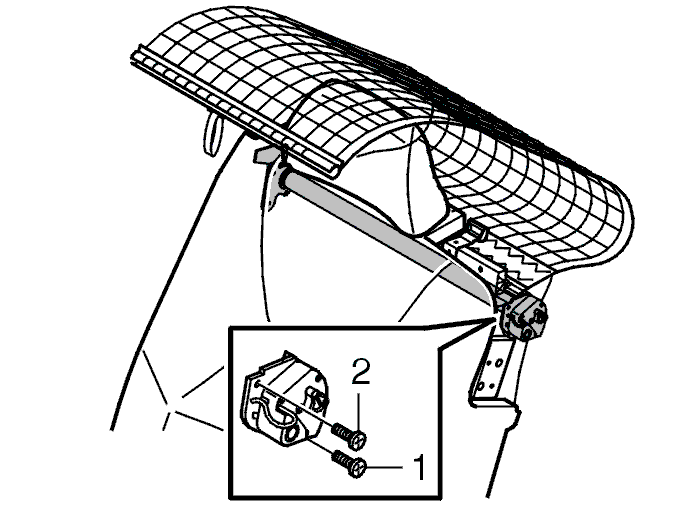

Установите нижний винт (1). Слегка затяните винт так, чтобы боковая сторона двигалась свободно.Установите винт (2), слегка затяните его.

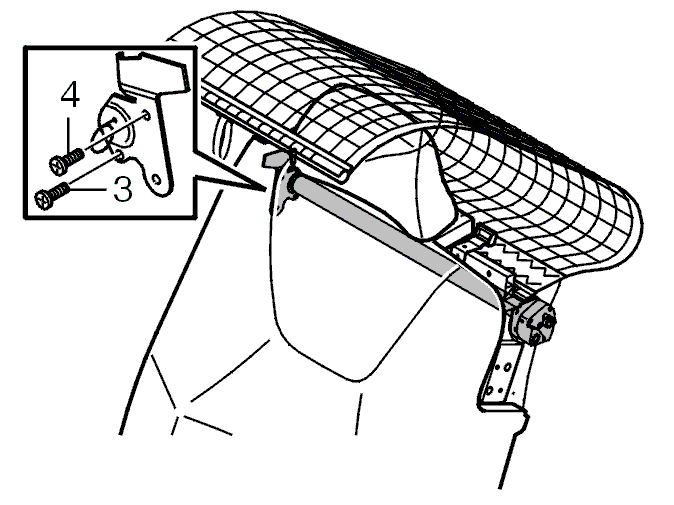

Установите винты (3 и 4), слегка затяните их.Затяните винты в прежнем порядке. Затяните до 7 Н·м.

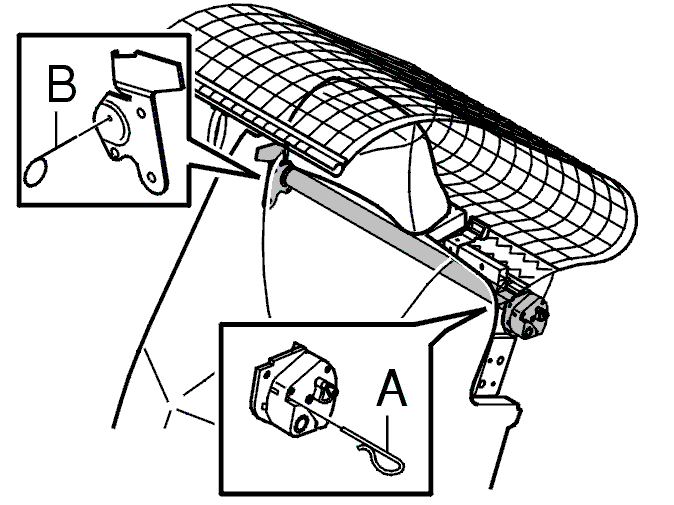

Приподнимите сетку так, чтобы она полностью развернулась.Снимите штифт (А), а затем штифт (В).

Примечание: Очень важно, чтобы эти штифты снимались в правильном порядке.

Осторожно сверните сетку, одновременно удерживая люк в боковом элементе открытым.

Проверьте функционирование, вытягивая багажную сетку как можно дальше, и следя за тем, чтобы сетка фиксировалась в течение двух секунд.Если багажная сетка не фиксируется в течение двух секунд: замените багажную сетку.

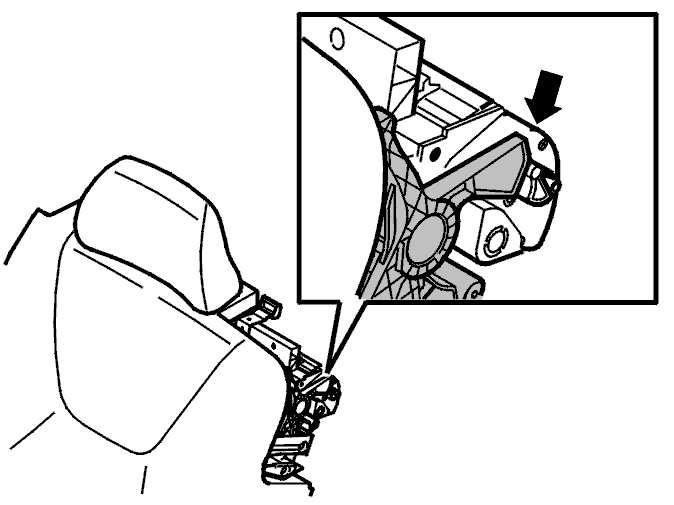

Установите фиксатор спинки сиденья и другие компоненты.Убедитесь, что запирающий рычаг в замке установлен правильно на временной направляющей на багажной сетке.
