Обивка, спинка сиденья, замена (6)

Снятие спинки сиденья

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Примечание: Для выполнения этой работы потребуется застежка-молния. Онане входит в обивку и заказывается отдельно. Используется застежка-молния 6мм, деталь № 3533976 , а в некоторых случаях-застежка-молния 4 мм, деталь № 9459316.

Отведите подушку вверх.

Снимите:

• боковую подушку. См. Боковая подушка. Отсоедините разъем на петле
• винт крепления на петле
• винт концевого крепления ремня безопасности.

Снимите хомут(ы) складывающегося механизма и замков ремня безопасности (зацепленных на нижней кромке спинки сиденья).Выньте спинку сиденья.

Снятие обивки спинки сиденья (40%)

Снимите:

• замок бокового элемента. См. Боковой элемент замка
• концевой элемент. См. Боковой элемент
• боковой элемент с багажной сетки См. Боковой элемент багажной сетки

Отсоедините швы "липучки" на верху спинки сиденья.Отсоедините серповидные зажимы (5) внизу спинки сиденья.

Подсказка: Заметьте расположение уплотнительного кольца складного механизма замка ремня безопасности.

Откройте сбоку молнию.

Снимите:

• зажимы (3) сзади спинки сиденья
• скобы у защелки спинки сиденья.Снимите серповидные зажимы (4) на швах.Снимите обивку.

Снятие обивки спинки сиденья (60%)

Снимите:

• замок бокового элемента. См. Боковой элемент замка
• концевой элемент. См. Боковой элемент
• боковой элемент с багажной сетки См. Боковой элемент багажной сетки
• подлокотник. См. Обивка, центральный подлокотник, замена.

Отсоедините швы "липучки" на верху спинки сиденья.Отсоедините серповидные зажимы (10) внизу спинки сиденья.

Подсказка: Заметьте расположение уплотнительного кольца складного механизма замка ремня безопасности.

Откройте сбоку молнию.

Снимите:

• зажимы (4) сзади спинки сиденья
• скобы у защелки спинки сиденья.Снимите серповидные зажимы (9) на швах.

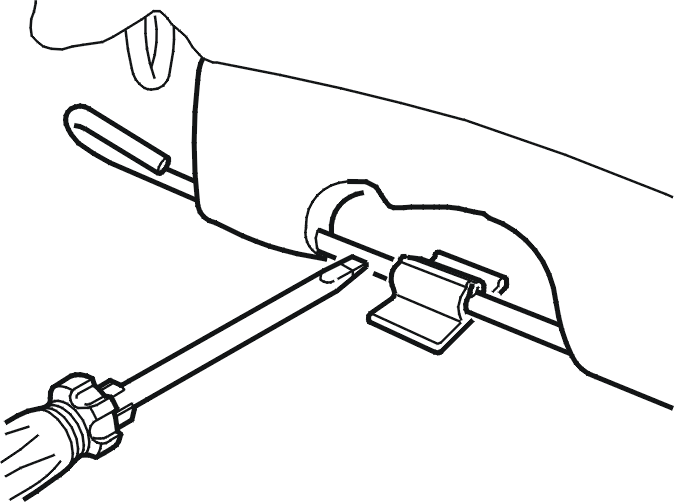

Подсказка: Отожмите проводку в одну сторону. Используйте отвертку.

Снимите обивку.

Установка обивки спинки сиденья

Одевание обивки.

Установите:

• серповидные зажимы на швы

Подсказка: Начните с верхних швов.
- зажимы сзади спинки сиденья.Закройте сбоку молнию
- швы "липучки" наверху спинки сиденья
- серповидные зажимы внизу спинки сиденья.

Установка спинки сиденья

Подсказка: Если обе спинки сиденья сняты, то лучьше сначала собрать 60% спинки сиденья.

Установите:

• спинку сиденья
• винт крепления петли. Затяните до 50 Нм
• разъем петли
• крепление конца ремня безопасности. Затяните до 48 Нм
• боковую подушку.Наклоните подушку.
